Серия GN 992.5
GN 992.5
Вставные втулки из нержавеющей стали
для трубки круглого и квадратного сечения
Вставные втулки из нержавеющей стали
Изображения

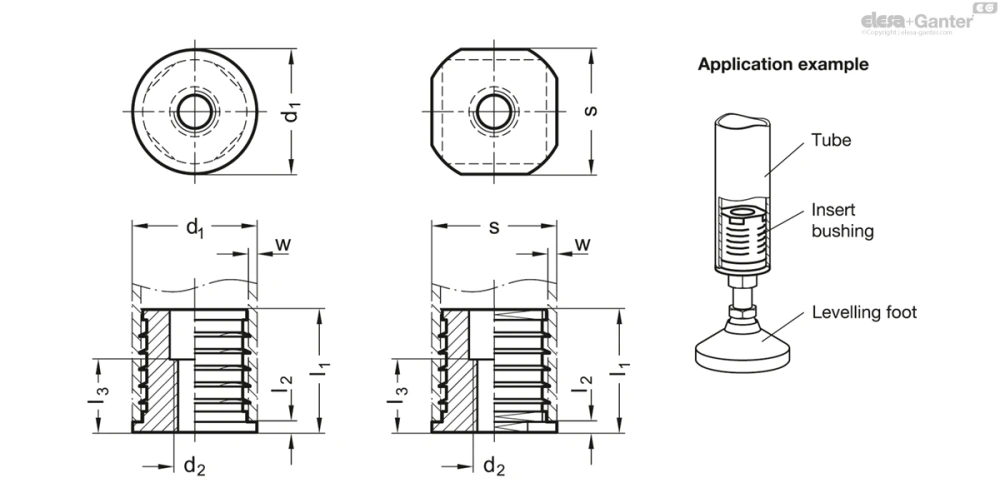

Схемы
GN 992.5
Таблица моделей — Вставные втулки из нержавеющей стали
| Артикул |
|
|
|
|
|
l2 |
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 992.5-D20-M8 | D 20 | - | M 8 | 16 | 29.5 | 2.5 | 16 | 2 | D 20 | 29 | |
| GN 992.5-D25-M8 | D 25 | - | M 8 | 21 | 29.5 | 2.5 | 16 | 2 | D 25 | 53 | |
| GN 992.5-D25-M10 | D 25 | - | M 10 | 21 | 29.5 | 2.5 | 16 | 2 | D 25 | 51 | |
| GN 992.5-D30-M8 | D 30 | - | M 8 | 26 | 29.5 | 2.5 | 18 | 2 | D 30 | 94 | |
| GN 992.5-D30-M10 | D 30 | - | M 10 | 26 | 29.5 | 2.5 | 18 | 2 | D 30 | 90 | |
| GN 992.5-D40-M10 | D 40 | - | M 10 | 34 | 33.5 | 2.5 | 24 | 3 | D 40 | 186 | |
| GN 992.5-D40-M12 | D 40 | - | M 12 | 34 | 33.5 | 2.5 | 24 | 3 | D 40 | 180 | |
| GN 992.5-D50-M12 | D 50 | - | M 12 | 44 | 37.5 | 2.5 | 30 | 3 | D 50 | 350 | |
| GN 992.5-D50-M16 | D 50 | - | M 16 | 44 | 37.5 | 2.5 | 30 | 3 | D 50 | 330 | |
| GN 992.5-V20-M8 | - | V 20 | M 8 | - | 29.5 | 2.5 | 16 | 2 | V 20 | 32 | |
| GN 992.5-V25-M8 | - | V 25 | M 8 | - | 29.5 | 2.5 | 16 | 2 | V 25 | 61 | |
| GN 992.5-V25-M10 | - | V 25 | M 10 | - | 29.5 | 2.5 | 16 | 2 | V 25 | 58 | |
| GN 992.5-V30-M8 | - | V 30 | M 8 | - | 29.5 | 2.5 | 18 | 2 | V 30 | 106 | |
| GN 992.5-V30-M10 | - | V 30 | M 10 | - | 29.5 | 2.5 | 18 | 2 | V 30 | 103 | |
| GN 992.5-V40-M10 | - | V 40 | M 10 | - | 33.5 | 2.5 | 24 | 3 | V 40 | 216 | |
| GN 992.5-V40-M12 | - | V 40 | M 12 | - | 33.5 | 2.5 | 24 | 3 | V 40 | 211 | |
| GN 992.5-V50-M12 | - | V 50 | M 12 | - | 37.5 | 2.5 | 30 | 3 | V 50 | 420 | |
| GN 992.5-V50-M16 | - | V 50 | M 16 | - | 37.5 | 2.5 | 30 | 3 | V 50 | 390 |
Характеристики
Нержавеющая сталь AISI 303
Информация
Установите вставные втулки из нержавеющей стали GN 992.5 при помощи молотка с мягкой головкой. Их пластинки создают производственный допуск для внутреннего диаметра или внутреннего квадрата ± 0,5 мм, позволяя установку винтов в трубах.
Габаритные размеры втулок соответствуют габаритным размерам конструкционных трубок GN 990 , рекомендуется произвести проверку расположения допуска трубки.
Техническая информация
