Серия NIL
NIL.Q
Заглушки для ребристых труб
Технополимер
Для труб квадратного сечения
Исполнения серии NIL
Изображения

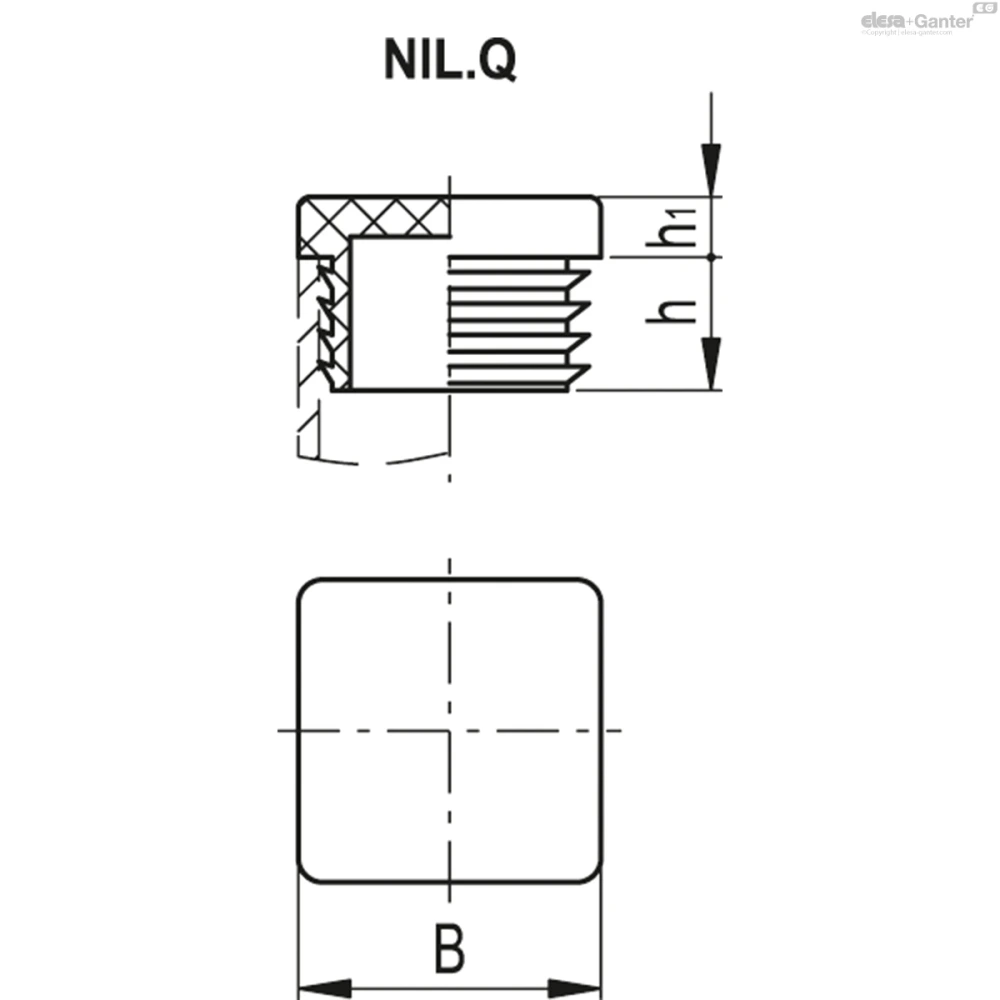

Схемы
NIL.Q
Таблица моделей — Заглушки для ребристых труб
| Артикул | Описание |
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|
| 435210-C9 | NIL.Q-10-C9 | 10 | 12 | 4 | 10 | 0,8÷2,5 | |
| 435210-C34 | NIL.Q-10-C34 | 10 | 12 | 4 | 10 | 0,8÷2,5 | |
| 435212-C9 | NIL.Q-12-C9 | 12 | 12 | 4 | 12 | 1÷2 | |
| 435212-C34 | NIL.Q-12-C34 | 12 | 12 | 4 | 12 | 1÷2 | |
| 435213-C9 | NIL.Q-13-C9 | 13 | 12 | 4 | 13 | 0,5÷2 | |
| 435213-C34 | NIL.Q-13-C34 | 13 | 12 | 4 | 13 | 0,5÷2 | |
| 435215-C9 | NIL.Q-15-C9 | 15 | 11.5 | 3 | 15 | 1÷2 | |
| 435215-C34 | NIL.Q-15-C34 | 15 | 11.5 | 3 | 15 | 1÷2 | |
| 435216-C9 | NIL.Q-16-C9 | 16 | 11.5 | 5 | 16 | 1÷2,5 | |
| 435216-C34 | NIL.Q-16-C34 | 16 | 11.5 | 5 | 16 | 1÷2,5 | |
| 435218-C9 | NIL.Q-18-C9 | 18 | 11.5 | 5 | 18 | 1,5÷3 | |
| 435218-C34 | NIL.Q-18-C34 | 18 | 11.5 | 5 | 18 | 1,5÷3 | |
| 435220-C9 | NIL.Q-20-C9 | 20 | 11.5 | 5 | 20 | 1÷3 | |
| 435220-C34 | NIL.Q-20-C34 | 20 | 11.5 | 5 | 20 | 1÷3 | |
| 435222-C9 | NIL.Q-22-C9 | 22 | 12 | 5 | 22 | 1÷3,5 | |
| 435222-C34 | NIL.Q-22-C34 | 22 | 12 | 5 | 22 | 1÷3,5 | |
| 435225-C9 | NIL.Q-25-C9 | 25 | 11.5 | 5 | 25 | 1÷3 | |
| 435225-C34 | NIL.Q-25-C34 | 25 | 11.5 | 5 | 25 | 1÷3 | |
| 435228-C9 | NIL.Q-28-C9 | 28 | 11.5 | 5 | 28 | 1÷3 | |
| 435228-C34 | NIL.Q-28-C34 | 28 | 11.5 | 5 | 28 | 1÷3 | |
| 435230-C9 | NIL.Q-30-C9 | 30 | 11.5 | 5 | 30 | 1÷3 | |
| 435230-C34 | NIL.Q-30-C34 | 30 | 11.5 | 5 | 30 | 1÷3 | |
| 435232-C9 | NIL.Q-32-C9 | 32 | 11.5 | 5 | 32 | 1÷3,5 | |
| 435232-C34 | NIL.Q-32-C34 | 32 | 11.5 | 5 | 32 | 1÷3,5 | |
| 435234-C9 | NIL.Q-34-C9 | 34 | 14.5 | 5 | 34 | 1÷3 | |
| 435234-C34 | NIL.Q-34-C34 | 34 | 14.5 | 5 | 34 | 1÷3 | |
| 435235-C9 | NIL.Q-35-C9 | 35 | 11.5 | 5 | 35 | 1÷3 | |
| 435235-C34 | NIL.Q-35-C34 | 35 | 11.5 | 5 | 35 | 1÷3 | |
| 435238-C9 | NIL.Q-38-C9 | 38 | 14.5 | 5 | 38 | 1÷3,5 | |
| 435238-C34 | NIL.Q-38-C34 | 38 | 14.5 | 5 | 38 | 1÷3,5 | |
| 435240-C9 | NIL.Q-40-C9 | 40 | 14.5 | 5 | 40 | 1÷3 | |
| 435240-C34 | NIL.Q-40-C34 | 40 | 14.5 | 5 | 40 | 1÷3 | |
| 435245-C9 | NIL.Q-45-C9 | 45 | 14.5 | 5 | 45 | 1÷3 | |
| 435245-C34 | NIL.Q-45-C34 | 45 | 14.5 | 5 | 45 | 1÷3 | |
| 435250-C9 | NIL.Q-50-C9 | 50 | 14.5 | 5 | 50 | 1÷2,5 | |
| 435250-C34 | NIL.Q-50-C34 | 50 | 14.5 | 5 | 50 | 1÷2,5 | |
| 435370-C9 | NIL.Q-50-2.6-C9 | 50 | 24 | 5.5 | 50 | 2.6÷4 | |
| 435370-C34 | NIL.Q-50-2.6-C34 | 50 | 24 | 5.5 | 50 | 2.6÷4 | |
| 435255-C9 | NIL.Q-55-C9 | 55 | 14.5 | 5 | 55 | 2÷4,5 | |
| 435255-C34 | NIL.Q-55-C34 | 55 | 14.5 | 5 | 55 | 2÷4,5 | |
| 435260-C9 | NIL.Q-60-C9 | 60 | 15 | 5 | 60 | 1,5÷3,5 | |
| 435260-C34 | NIL.Q-60-C34 | 60 | 15 | 5 | 60 | 1,5÷3,5 | |
| 435265-C9 | NIL.Q-65-C9 | 65 | 21 | 5 | 65 | 1÷3 | |
| 435265-C34 | NIL.Q-65-C34 | 65 | 21 | 5 | 65 | 1÷3 | |
| 435270-C9 | NIL.Q-70-C9 | 70 | 22 | 5 | 70 | 2÷5 | |
| 435270-C34 | NIL.Q-70-C34 | 70 | 22 | 5 | 70 | 2÷5 | |
| 435275-C9 | NIL.Q-75-C9 | 75 | 21 | 6 | 75 | 2÷4,5 | |
| 435275-C34 | NIL.Q-75-C34 | 75 | 21 | 6 | 75 | 2÷4,5 | |
| 435276-C9 | NIL.Q-76,2-C9 | 76.2 | 21 | 6 | 76.2 | 2,5÷5 | |
| 435276-C34 | NIL.Q-76,2-C34 | 76.2 | 21 | 6 | 76.2 | 2,5÷5 | |
| 435280-C9 | NIL.Q-80-C9 | 80 | 21 | 6 | 80 | 1,5÷4 | |
| 435280-C34 | NIL.Q-80-C34 | 80 | 21 | 6 | 80 | 1,5÷4 | |
| 435290-C9 | NIL.Q-90-C9 | 90 | 21 | 6 | 90 | 3÷5 | |
| 435290-C34 | NIL.Q-90-C34 | 90 | 21 | 6 | 90 | 3÷5 | |
| 435295-C9 | NIL.Q-95-C9 | 95 | 21.5 | 6 | 95 | 3,5÷5,5 | |
| 435295-C34 | NIL.Q-95-C34 | 95 | 21.5 | 6 | 95 | 3,5÷5,5 | |
| 435300-C9 | NIL.Q-100-C9 | 100 | 21 | 7 | 100 | 1÷4 | |
| 435300-C34 | NIL.Q-100-C34 | 100 | 21 | 7 | 100 | 1÷4 | |
| 435310-C9 | NIL.Q-110-C9 | 110 | 24 | 6 | 110 | 3÷5 | |
| 435310-C34 | NIL.Q-110-C34 | 110 | 24 | 6 | 110 | 3÷5 | |
| 435320-C9 | NIL.Q-120-C9 | 120 | 30 | 5 | 120 | 2,5÷6 | |
| 435320-C34 | NIL.Q-120-C34 | 120 | 30 | 5 | 120 | 2,5÷6 | |
| 435340-C9 | NIL.Q-140-C9 | 140 | 34 | 3 | 140 | 4÷7 | |
| 435340-C34 | NIL.Q-140-C34 | 140 | 34 | 3 | 140 | 4÷7 | |
| 435350-C9 | NIL.Q-150-C9 | 150 | 28 | 7 | 150 | 5÷8 | |
| 435350-C34 | NIL.Q-150-C34 | 150 | 28 | 7 | 150 | 5÷8 |
Основные характеристики
Материал
Полиэтилен (PE), чёрный цвет RAL 9005 (C9) или серый цвет RAL 7042 (C34), глянцевая отделка.
Стандартные исполнения
- NIL.Q: для труб квадратного сечения.
- NIL.R: для труб прямоугольного сечения.
- NIL.T: для труб круглого сечения.
Общая информация
Установка
Их установка на трубу круглого, квадратного или прямоугольного сечения или на концах профиля может быть выполнена вручную или с помощью молотка.
Другие исполнения
Специальные исполнения доступны по запросу
Вставки белого цвета RAL 9003.
