Торцевые заглушки для квадратных труб

с регулируемой опорой для установки высоты, технополимер

Таблица (PDF)

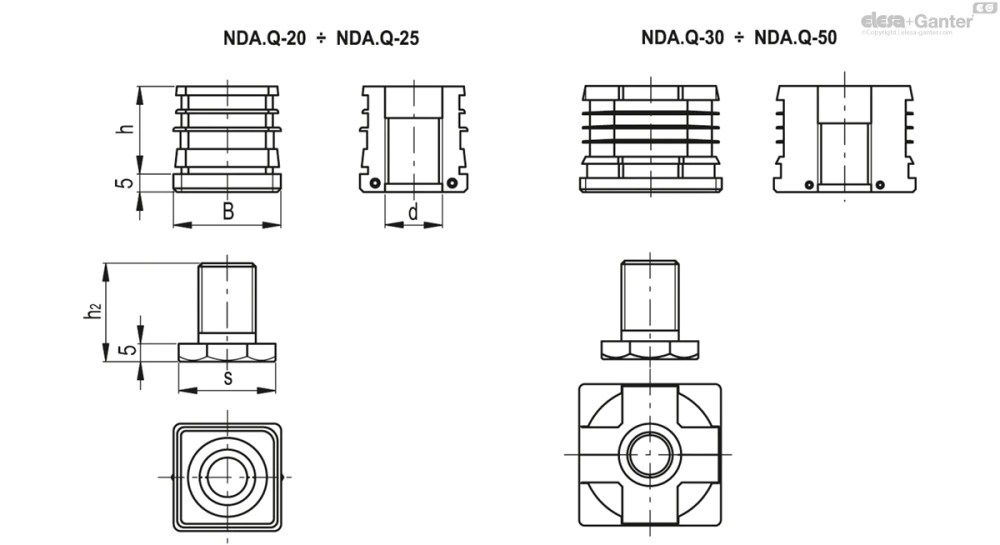

NDA.Q — Торцевые заглушки для квадратных труб

NDA.Q

Таблица моделей — Торцевые заглушки для квадратных труб

Артикул	Описание	A	d	h	h₂	s	Наружный диаметр трубы	Внутренний диаметр трубы min-max	толщина min-max	Макс. статическая нагрузка* [Н]	Вес (г)
430401	NDA.Q-20-M12x30	20	M12	34	32	SW19	20	17 ÷ 16	1.5 ÷ 2	1000	10
430406	NDA.Q-22-M12x30	22	M12	34	32	SW19	22	19 ÷ 18	1.5 ÷ 2	1000	11
430411	NDA.Q-25-M12x30	25	M12	34	32	SW19	25	22 ÷ 21	1.5 ÷ 2	1000	14
430416	NDA.Q-25-M16x30	25	M16	34	37	SW27	25	22 ÷ 21	1.5 ÷ 2	1500	15
430421	NDA.Q-30-M16x30	30	M16	25	37	SW27	30	27 ÷ 26	1.5 ÷ 2	1500	21
430426	NDA.Q-30-M22x30	30	M22	26	35	SW27	30	27 ÷ 26	1.5 ÷ 2	2500	17
430431	NDA.Q-35-M22x30	35	M22	34	35	SW27	35	32 ÷ 31	1.5 ÷ 2	2500	21
430436	NDA.Q-40-M22x30	40	M22	33	35	SW27	40	37 ÷ 36	1.5 ÷ 2	2500	31
430441	NDA.Q-45-M22x30	45	M22	34	35	SW27	45	42 ÷ 41	1.5 ÷ 2	2500	35
430446	NDA.Q-50-M22x30	50	M22	34	35	SW27	50	48 ÷ 47	1 ÷ 1.5	2500	42

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), чёрный цвет, матовая отделка.

Общая информация

Особенности и области применения

Торцевые заглушки для квадратных труб с регулируемой опорой для установки высоты.

Монтаж может быть выполнен простой установкой торцевой заглушки внутри трубы путем её вталкивания, без необходимости использования винтов или других крепёжных деталей.
