Серия NIL

NIL.R

Заглушки для ребристых труб

Технополимер

Для труб прямоугольного сечения

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Термопластичный эластомер Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии NIL

NIL.Q

NIL.Q

Заглушки для ребристых труб

Технополимер
NIL.R

NIL.R

Заглушки для ребристых труб

Технополимер
NIL.T

NIL.T

Заглушки для ребристых труб

Технополимер

Изображения

NIL.R — Заглушки для ребристых труб NIL.R — Заглушки для ребристых труб NIL.R — Заглушки для ребристых труб

Схемы

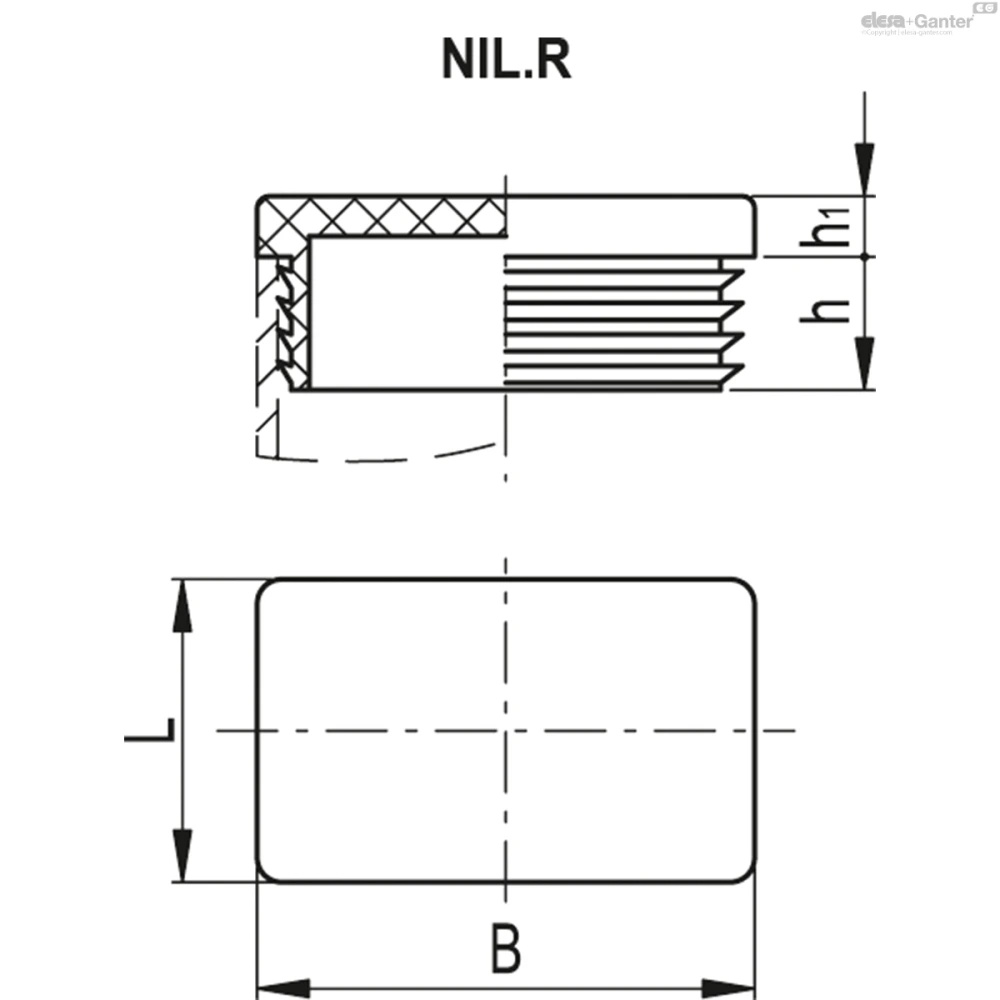

Схема NIL.R

NIL.R

Таблица моделей — Заглушки для ребристых труб

Артикул Описание
Наружный диаметр трубы
В корзину
435410-C9 NIL.R-20x10-C9 20 10 12 3 20x10 0,8÷2
435410-C34 NIL.R-20x10-C34 20 10 12 3 20x10 0,8÷2
435411-C9 NIL.R-20x15-C9 20 15 11.5 5 20x15 1÷2
435411-C34 NIL.R-20x15-C34 20 15 11.5 5 20x15 1÷2
435430-C9 NIL.R-25x10-C9 25 10 11.5 3 25x10 0,8÷2
435430-C34 NIL.R-25x10-C34 25 10 11.5 3 25x10 0,8÷2
435431-C9 NIL.R-25x15-C9 25 15 11.5 5 25x15 1÷2,5
435431-C34 NIL.R-25x15-C34 25 15 11.5 5 25x15 1÷2,5
435432-C9 NIL.R-25x20-C9 25 20 11.5 5 25x20 1÷3
435432-C34 NIL.R-25x20-C34 25 20 11.5 5 25x20 1÷3
435450-C9 NIL.R-30x10-C9 30 10 11.5 3 30x10 1÷2
435450-C34 NIL.R-30x10-C34 30 10 11.5 3 30x10 1÷2
435451-C9 NIL.R-30x15-C9 30 15 11.5 5 30x15 1÷2,5
435451-C34 NIL.R-30x15-C34 30 15 11.5 5 30x15 1÷2,5
435452-C9 NIL.R-30x20-C9 30 20 11.5 5 30x20 1÷3
435452-C34 NIL.R-30x20-C34 30 20 11.5 5 30x20 1÷3
435470-C9 NIL.R-35x10-C9 35 10 11.5 3.5 35x10 1÷2
435470-C34 NIL.R-35x10-C34 35 10 11.5 3.5 35x10 1÷2
435471-C9 NIL.R-35x20-C9 35 20 11.5 5 35x20 1÷2,5
435471-C34 NIL.R-35x20-C34 35 20 11.5 5 35x20 1÷2,5
435472-C9 NIL.R-35x25-C9 35 25 11.5 5 35x25 1÷3
435472-C34 NIL.R-35x25-C34 35 25 11.5 5 35x25 1÷3
435490-C9 NIL.R-40x15-C9 40 15 12 5 40x15 1÷2
435490-C34 NIL.R-40x15-C34 40 15 12 5 40x15 1÷2
435491-C9 NIL.R-40x20-C9 40 20 12 5 40x20 1÷3
435491-C34 NIL.R-40x20-C34 40 20 12 5 40x20 1÷3
435492-C9 NIL.R-40x25-C9 40 25 11.5 5 40x25 1÷3
435492-C34 NIL.R-40x25-C34 40 25 11.5 5 40x25 1÷3
435493-C9 NIL.R-40x30-C9 40 30 11 5 40x30 1÷3
435493-C34 NIL.R-40x30-C34 40 30 11 5 40x30 1÷3
435494-C9 NIL.R-40x35-C9 40 35 12 5 40x35 1÷3
435494-C34 NIL.R-40x35-C34 40 35 12 5 40x35 1÷3
435510-C9 NIL.R-45x15-C9 45 15 11 5 45x15 1,5÷2
435510-C34 NIL.R-45x15-C34 45 15 11 5 45x15 1,5÷2
435511-C9 NIL.R-45x20-C9 45 20 11.5 5 45x20 1÷3
435511-C34 NIL.R-45x20-C34 45 20 11.5 5 45x20 1÷3
435512-C9 NIL.R-45x25-C9 45 25 12 5 45x25 1÷3
435512-C34 NIL.R-45x25-C34 45 25 12 5 45x25 1÷3
435513-C9 NIL.R-45x30-C9 45 30 12 5 45x30 1÷2,5
435513-C34 NIL.R-45x30-C34 45 30 12 5 45x30 1÷2,5
435514-C9 NIL.R-45x35-C9 45 35 12 5 45x35 1÷3,5
435514-C34 NIL.R-45x35-C34 45 35 12 5 45x35 1÷3,5
435530-C9 NIL.R-50x20-C9 50 20 15 5 50x20 1÷3
435530-C34 NIL.R-50x20-C34 50 20 15 5 50x20 1÷3
435531-C9 NIL.R-50x25-C9 50 25 11.5 5 50x25 1÷3
435531-C34 NIL.R-50x25-C34 50 25 11.5 5 50x25 1÷3
435532-C9 NIL.R-50x30-C9 50 30 12 5 50x30 1÷3
435532-C34 NIL.R-50x30-C34 50 30 12 5 50x30 1÷3
435533-C9 NIL.R-50x35-C9 50 35 14.5 5 50x35 1÷3,5
435533-C34 NIL.R-50x35-C34 50 35 14.5 5 50x35 1÷3,5
435534-C9 NIL.R-50x40-C9 50 40 15 5 50x40 1,5÷3
435534-C34 NIL.R-50x40-C34 50 40 15 5 50x40 1,5÷3
435550-C9 NIL.R-60x20-C9 60 20 14.5 5 60x20 1÷3
435550-C34 NIL.R-60x20-C34 60 20 14.5 5 60x20 1÷3
435551-C9 NIL.R-60x25-C9 60 25 15 5 60x25 1÷3
435551-C34 NIL.R-60x25-C34 60 25 15 5 60x25 1÷3
435552-C9 NIL.R-60x30-C9 60 30 15 5 60x30 1÷2,5
435552-C34 NIL.R-60x30-C34 60 30 15 5 60x30 1÷2,5
435553-C9 NIL.R-60x35-C9 60 35 15 5 60x35 1,5÷3,5
435553-C34 NIL.R-60x35-C34 60 35 15 5 60x35 1,5÷3,5
435554-C9 NIL.R-60x40-C9 60 40 14 5 60x40 1÷3
435554-C34 NIL.R-60x40-C34 60 40 14 5 60x40 1÷3
435555-C9 NIL.R-60x45-C9 60 45 15 5 60x45 1,5÷4
435555-C34 NIL.R-60x45-C34 60 45 15 5 60x45 1,5÷4
435556-C9 NIL.R-60x50-C9 60 50 14.5 5 60x50 1,5÷3,5
435556-C34 NIL.R-60x50-C34 60 50 14.5 5 60x50 1,5÷3,5
435570-C9 NIL.R-70x20-C9 70 20 19 5 70x20 1÷3,5
435570-C34 NIL.R-70x20-C34 70 20 19 5 70x20 1÷3,5
435571-C9 NIL.R-70x25-C9 70 25 18 5 70x25 1,5÷2,5
435571-C34 NIL.R-70x25-C34 70 25 18 5 70x25 1,5÷2,5
435572-C9 NIL.R-70x30-C9 70 30 15 5 70x30 1÷3
435572-C34 NIL.R-70x30-C34 70 30 15 5 70x30 1÷3
435573-C9 NIL.R-70x35-C9 70 35 15 5 70x35 1,5÷3,5
435573-C34 NIL.R-70x35-C34 70 35 15 5 70x35 1,5÷3,5
435574-C9 NIL.R-70x40-C9 70 40 20 5 70x40 1,5÷3
435574-C34 NIL.R-70x40-C34 70 40 20 5 70x40 1,5÷3
435590-C9 NIL.R-80x20-C9 80 20 18 5 80x20 1÷3
435590-C34 NIL.R-80x20-C34 80 20 18 5 80x20 1÷3
435591-C9 NIL.R-80x30-C9 80 30 14.5 5 80x30 1÷2,5
435591-C34 NIL.R-80x30-C34 80 30 14.5 5 80x30 1÷2,5
435592-C9 NIL.R-80x40-C9 80 40 14.5 5 80x40 1÷3
435592-C34 NIL.R-80x40-C34 80 40 14.5 5 80x40 1÷3
435593-C9 NIL.R-80x50-C9 80 50 22 5 80x50 1,5÷4
435593-C34 NIL.R-80x50-C34 80 50 22 5 80x50 1,5÷4
435594-C9 NIL.R-80x60-C9 80 60 25 5 80x60 1,5÷3,5
435594-C34 NIL.R-80x60-C34 80 60 25 5 80x60 1,5÷3,5
435610-C9 NIL.R-90x20-C9 90 20 14.5 5 90x20 1÷2,5
435610-C34 NIL.R-90x20-C34 90 20 14.5 5 90x20 1÷2,5
435611-C9 NIL.R-90x40-C9 90 40 15 5 90x40 2÷4
435611-C34 NIL.R-90x40-C34 90 40 15 5 90x40 2÷4
435612-C9 NIL.R-90x50-C9 90 50 22 5 90x50 2÷4,5
435612-C34 NIL.R-90x50-C34 90 50 22 5 90x50 2÷4,5
435630-C9 NIL.R-100x30-C9 100 30 15 5 100x30 1,5÷3,5
435630-C34 NIL.R-100x30-C34 100 30 15 5 100x30 1,5÷3,5
435631-C9 NIL.R-100x40-C9 100 40 14.5 5 100x40 1,5÷4
435631-C34 NIL.R-100x40-C34 100 40 14.5 5 100x40 1,5÷4
435632-C9 NIL.R-100x50-C9 100 50 24 5 100x50 1,5÷4,5
435632-C34 NIL.R-100x50-C34 100 50 24 5 100x50 1,5÷4,5
435633-C9 NIL.R-100x60-C9 100 60 25 6 100x60 1,5÷4,5
435633-C34 NIL.R-100x60-C34 100 60 25 6 100x60 1,5÷4,5
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Полиэтилен (PE), чёрный цвет RAL 9005 (C9) или серый цвет RAL 7042 (C34), глянцевая отделка.

Стандартные исполнения

  • NIL.Q: для труб квадратного сечения.
  • NIL.R: для труб прямоугольного сечения.
  • NIL.T: для труб круглого сечения.

Общая информация

Установка

Их установка на трубу круглого, квадратного или прямоугольного сечения или на концах профиля может быть выполнена вручную или с помощью молотка.

Другие исполнения

Специальные исполнения доступны по запросу

Вставки белого цвета RAL 9003.
