Серия MSX.
MSX-TA-TB-TC-TD-TE-TF
Соединительные зажимы
Технополимер
Зажим устройства
Исполнения серии MSX.
Изображения
Схемы

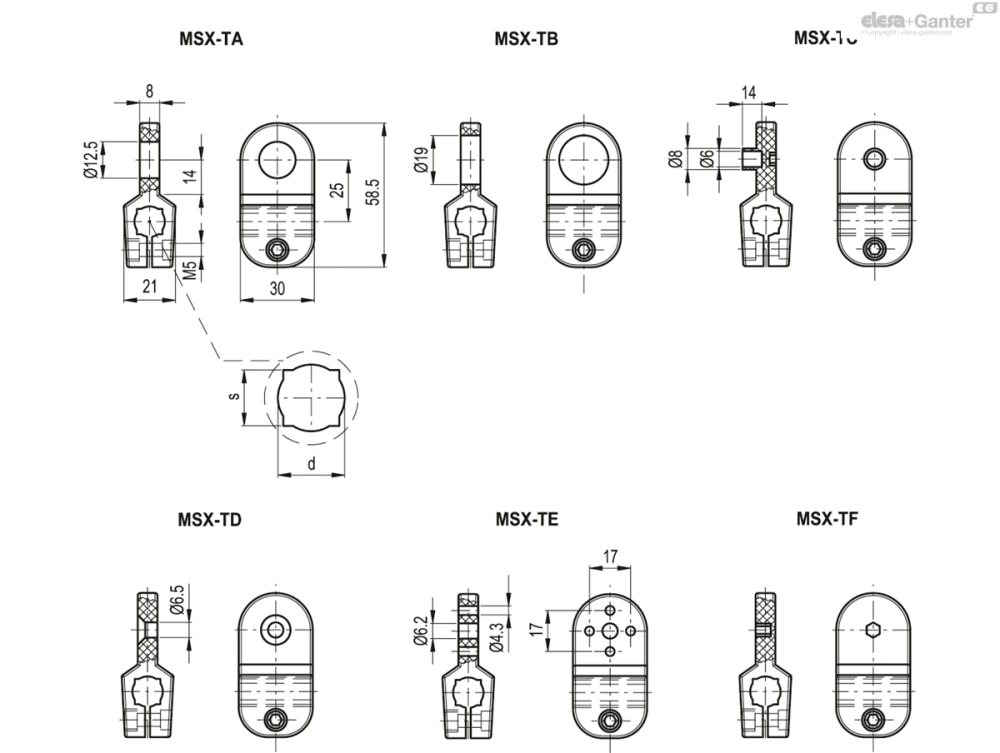

MSX-TA-TB-TC-TD-TE-TF
Таблица моделей — Соединительные зажимы
| Артикул | Описание |
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|
| 440131 | MSX.56-TA-8-10 | 10 | 8 | 900 | 4 | 27 | |
| 440132 | MSX.56-TA-10-12 | 12 | 10 | 1000 | 4.5 | 22 | |
| 440133 | MSX.56-TA-12-14 | 14 | 12 | 1100 | 5 | 21 | |
| 440135 | MSX.56-TB-8-10 | 10 | 8 | 900 | 4 | 26 | |
| 440136 | MSX.56-TB-10-12 | 12 | 10 | 1000 | 4.5 | 24 | |
| 440137 | MSX.56-TB-12-14 | 14 | 12 | 1100 | 5 | 23 | |
| 440139 | MSX.56-TC-8-10 | 10 | 8 | 900 | 4 | 25 | |
| 440140 | MSX.56-TC-10-12 | 12 | 10 | 1000 | 4.5 | 24 | |
| 440141 | MSX.56-TC-12-14 | 14 | 12 | 1100 | 5 | 26 | |
| 440143 | MSX.56-TD-8-10 | 10 | 8 | 900 | 4 | 28 | |
| 440144 | MSX.56-TD-10-12 | 12 | 10 | 1000 | 4.5 | 27 | |
| 440145 | MSX.56-TD-12-14 | 14 | 12 | 1100 | 5 | 22 | |
| 440147 | MSX.56-TE-8-10 | 10 | 8 | 900 | 4 | 23 | |
| 440148 | MSX.56-TE-10-12 | 12 | 10 | 1000 | 4.5 | 26 | |
| 440149 | MSX.56-TE-12-14 | 14 | 12 | 1100 | 5 | 21 | |
| 440151 | MSX.56-TF-8-10 | 10 | 8 | 900 | 4 | 24 | |
| 440152 | MSX.56-TF-10-12 | 12 | 10 | 1000 | 4.5 | 27 | |
| 440153 | MSX.56-TF-12-14 | 14 | 12 | 1100 | 5 | 22 |
Основные характеристики
Стандартные детали
- основание MSX-B: Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка. Установка с помощью винта с цилиндрической головкой M5 из нержавеющей стали с гнездом для шестигранной головки и гайки.
- Т-образный зажим MSX-C: Технополимер, армированный стекловолокном, чёрный цвет, матовая отделка. Установка с помощью винтов с цилиндрической головкой M5 из нержавеющей стали с гнездом для шестигранной головки и гаек.
- Зажимы устройства MSX-TA-TB-TC-TD-TE-TF : Технополимер, армированный стекловолокном, чёрный цвет, матовая отделка. Установка с помощью винта с цилиндрической головкой M5 из нержавеющей стали с гнездом для шестигранной головки и гайки.
Общая информация
Особенности и области применения

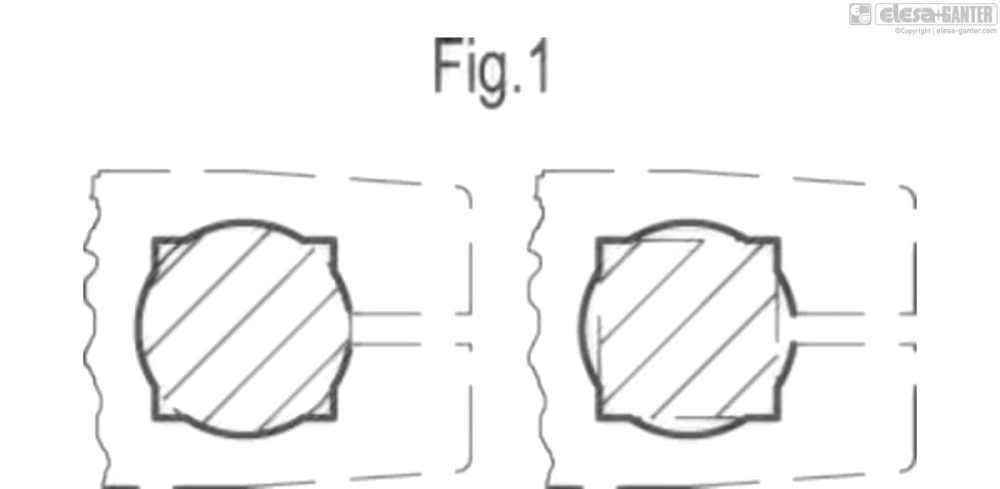

Геометрические размеры отверстий соединительных зажимов серии MSX. Рассчитаны на установку как трубок круглого сечения, так и трубок квадратного сечения; последние предотвращают вращение деталей (см. рис. 1).

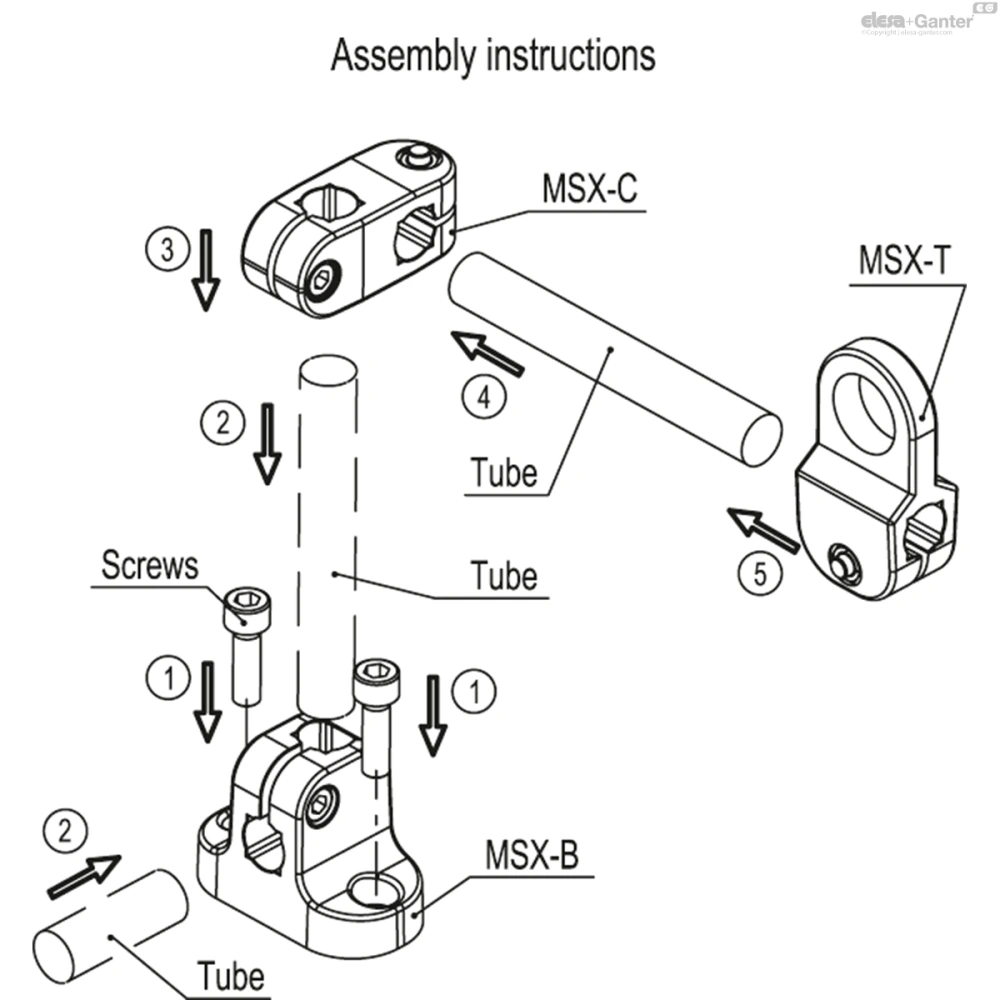

Инструкции по монтажу
Инструкции по монтажу
- Соберите основание с помощью двух винтов с цилиндрической головкой M6 с гнездом для шестигранного ключа (не входят в комплект поставки).
- Вставьте соединительную трубку в отверстие основания и закрепите её, ввернув установочный винт. Рекомендуемый момент затяжки 5 Н·м.
- Вставьте соединительную трубку в профильное отверстие двустороннего зажима.
- Подходит к другой соединительной трубке в отверстие для двустороннего зажима.
- Установите на соединительную трубку надлежащий зажим, выбранный в пределах шести доступных. После позиционирования компонентов закрепите их, зажмите установочные винты. Рекомендуемый момент затяжки 5 Н·м.
