Серия MRH

MRH

Складные ручки с углублённым лотком

для винтового крепления, технополимер

Таблица (PDF)

MRH — Складные ручки с углублённым лотком

MRH

Таблица моделей — Складные ручки с углублённым лотком

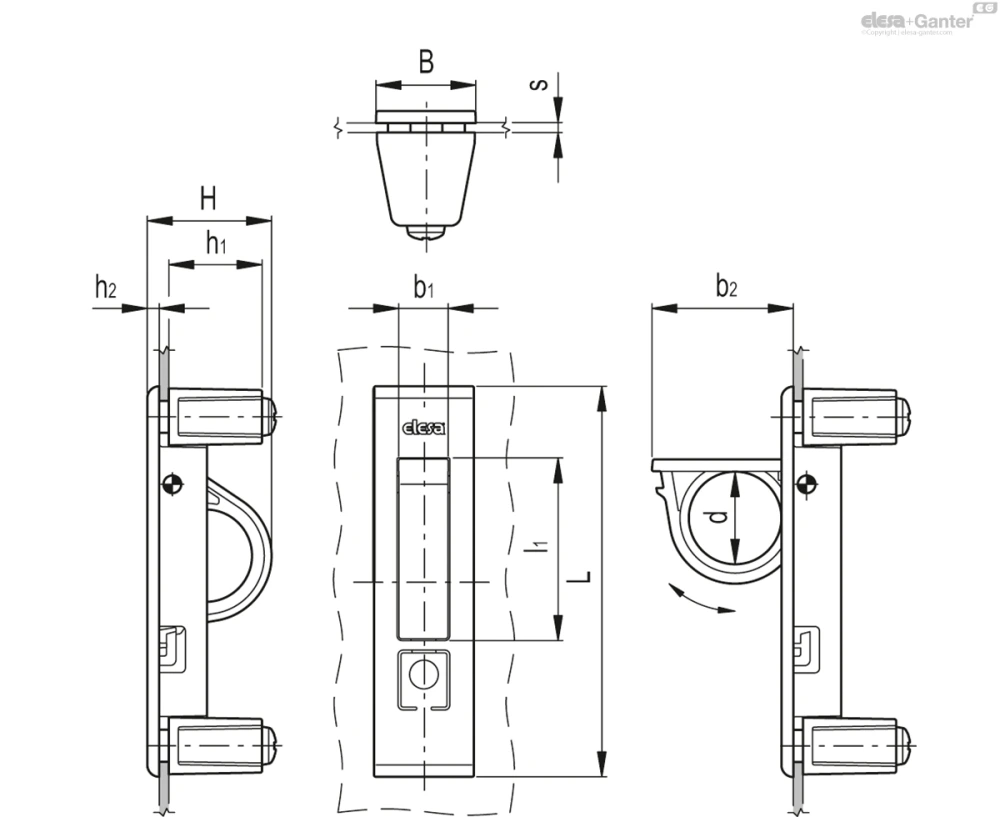

Артикул	Описание	A	L	H	h₁	h₂	b₁	b₂	l₁	s	d	F₁[N]	Вес (г)	В корзину
43701	MRH.80-6	21	82	26	19	2.5	10	30	38	1 ÷ 6	19.5	400	30
43706	MRH.80-12	21	82	26	19	2.5	10	30	38	6 ÷ 12	19.5	400	30

3D-модель Технические данные (PDF)

Основные характеристики

Корпус

Технополимер на основе ацеталя (POM), чёрный цвет, матовая отделка, высокая устойчивость к УФ-излучению.

Рукоятка

Полиамид, армированный стекловолокном (РА), чйрный цвет, матовое покрытие, высокая устойчивость к УФ-излучению.

Пружина из нержавеющей стали AISI 316.

Вращающийся штифт из нержавеющей стали AISI 316.

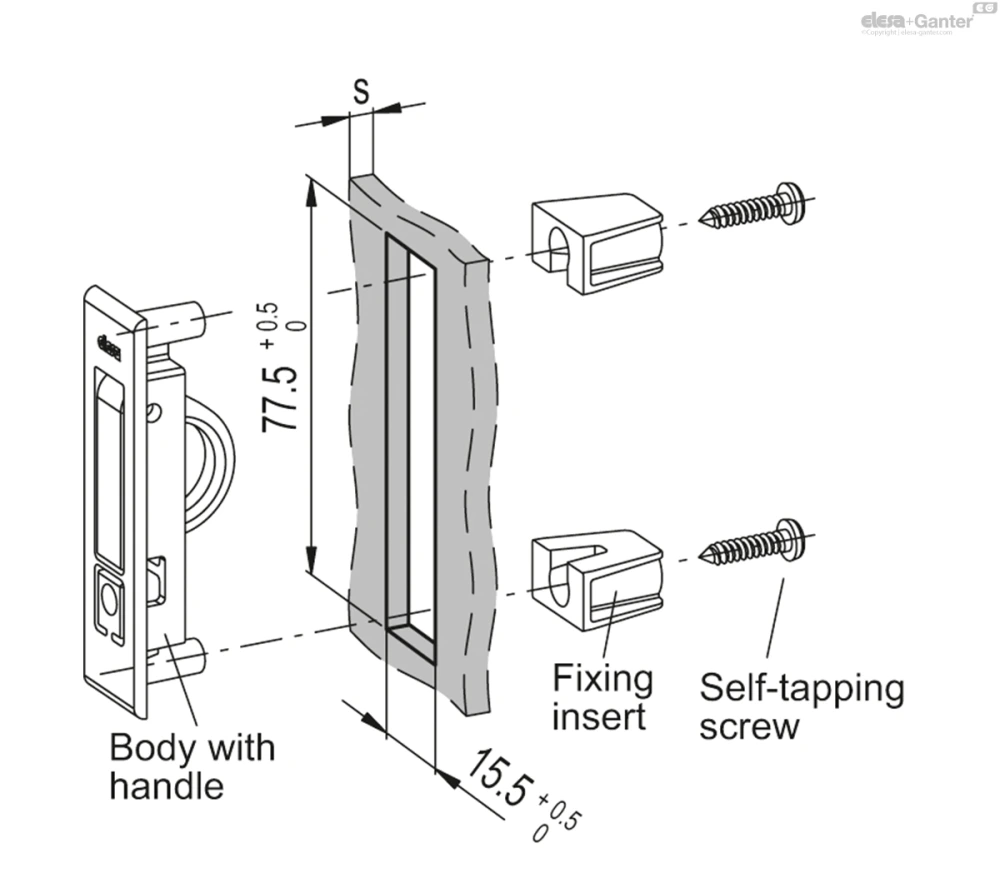

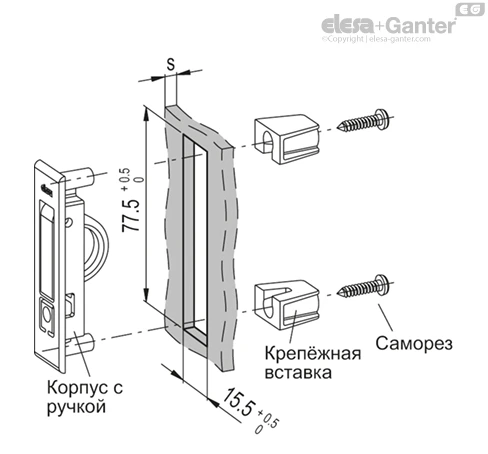

Крепёжная вставка

Саморезы из нержавеющей стали AISI 316 Ø3,5 (входят в комплект поставки).

Стандартные исполнения

MRH.80-6: монтаж на панелях толщиной не более 6 мм.

MRH.80-12: монтаж на сэндвич-панелях толщиной от 6 мм до 12 мм.

Общая информация

Особенности и области применения

Рукоятка MRH полностью утоплена.

При нажатии выдвижной кнопки рукоятка выходит из корпуса благодаря фиксирующему механизму, позволяющему открывать закрывающие панели, ящики и т. д.

Технические данные

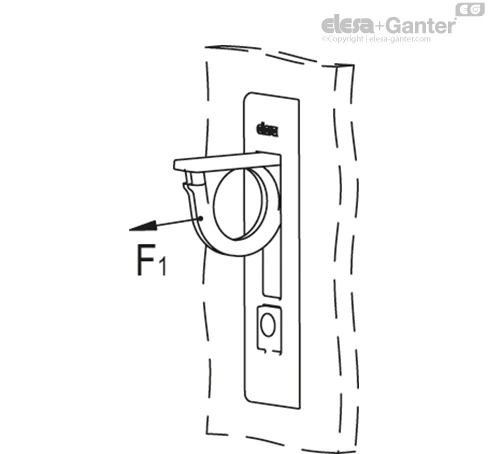

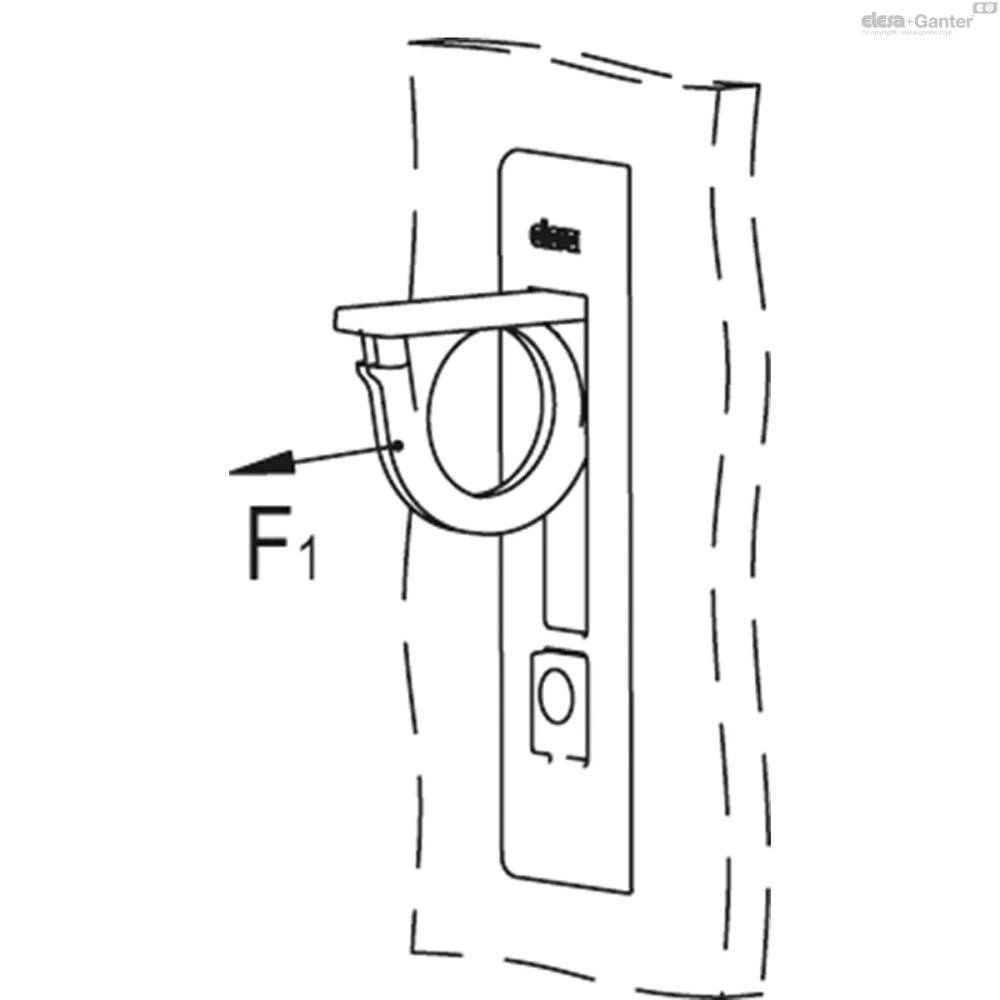

Напряжение при растяжении: значения F₁, указанные в таблице, были получены во время испытаний на разрыв, выполненных при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
