Серия MPR-CLEAN
MPR-CLEAN
Складные ручки с углублённым лотком
с возвратной пружиной, технополимер, легкоочищаемые
Складные ручки с углублённым лотком
Изображения

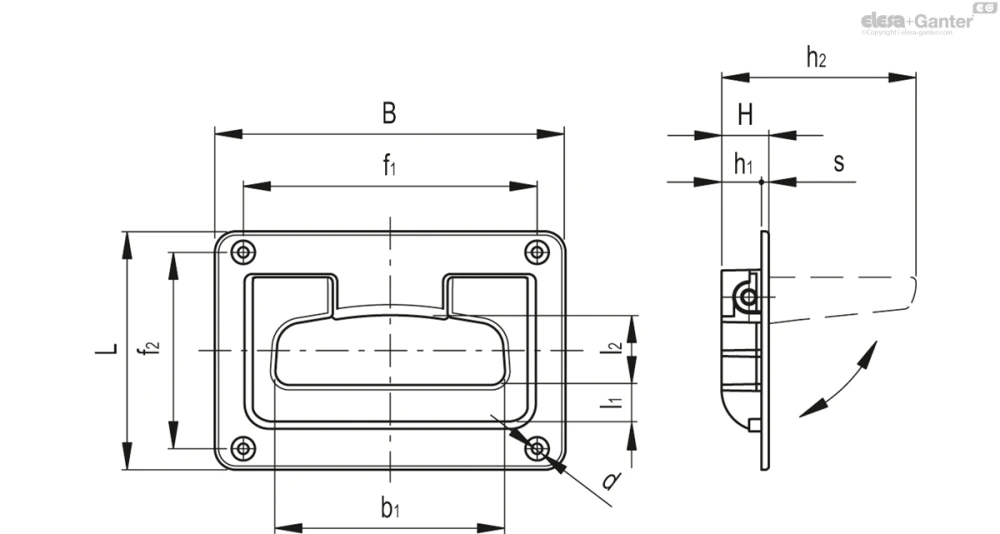

Схемы
MPR-CLEAN
Таблица моделей — Складные ручки с углублённым лотком
Основные характеристики
Материал
Tехнополимер на основе полиамида (PA), армированный стекловолокном, белый цвет, аналогичный RAL 9002, матовая отделка.
Стандартное исполнение
Сквозные отверстия для винтов с потайной головкой M4 или М5 (не входят в комплект поставки).
Ротационная шпилька и возвратные пружины
Шпилька из нержавеющей стали AISI 303, пружины из нержавеющей стали AISI 302.
Общая информация
Технические данные

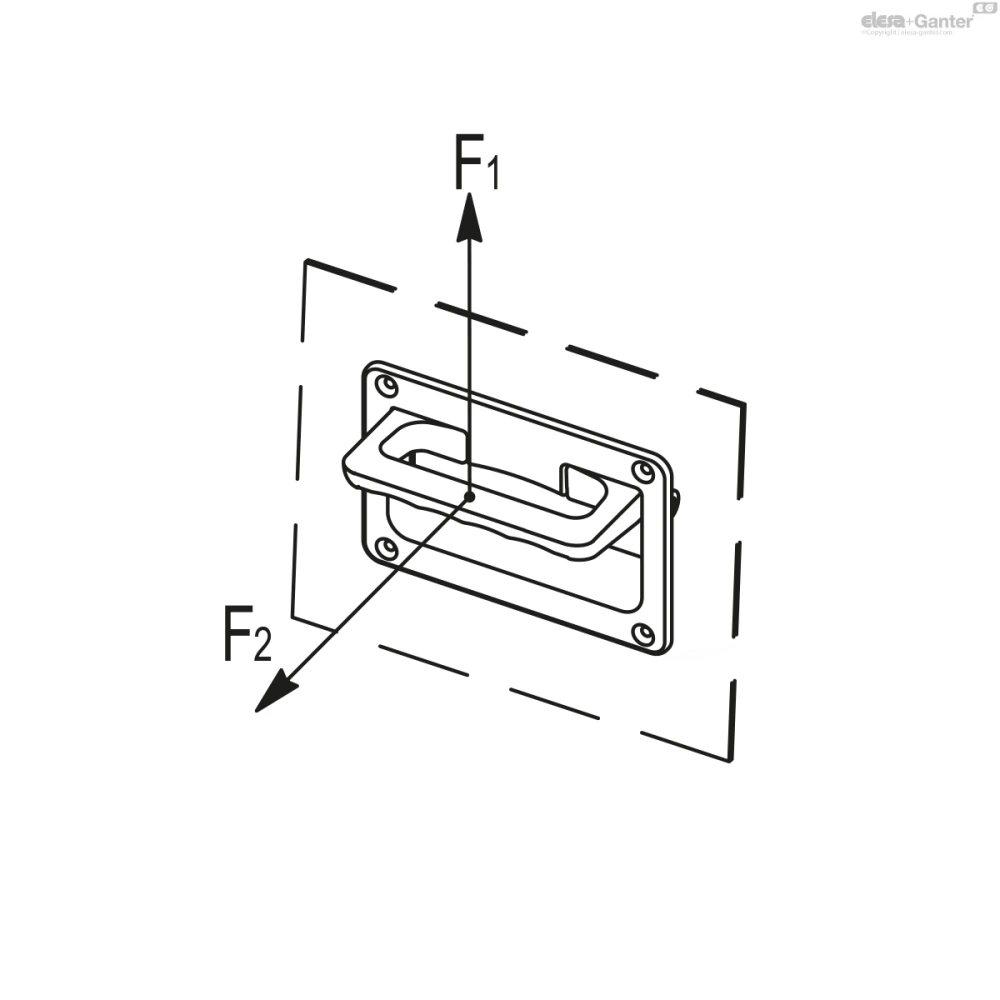

Значения подъёмного сопротивления (F1) и напряжения при растяжении (F2), приведённые в таблице, являются результатом постоянной деформации, созданной с помощью динамометрического оборудования при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
Инструкции по использованию
Инструкции по монтажу

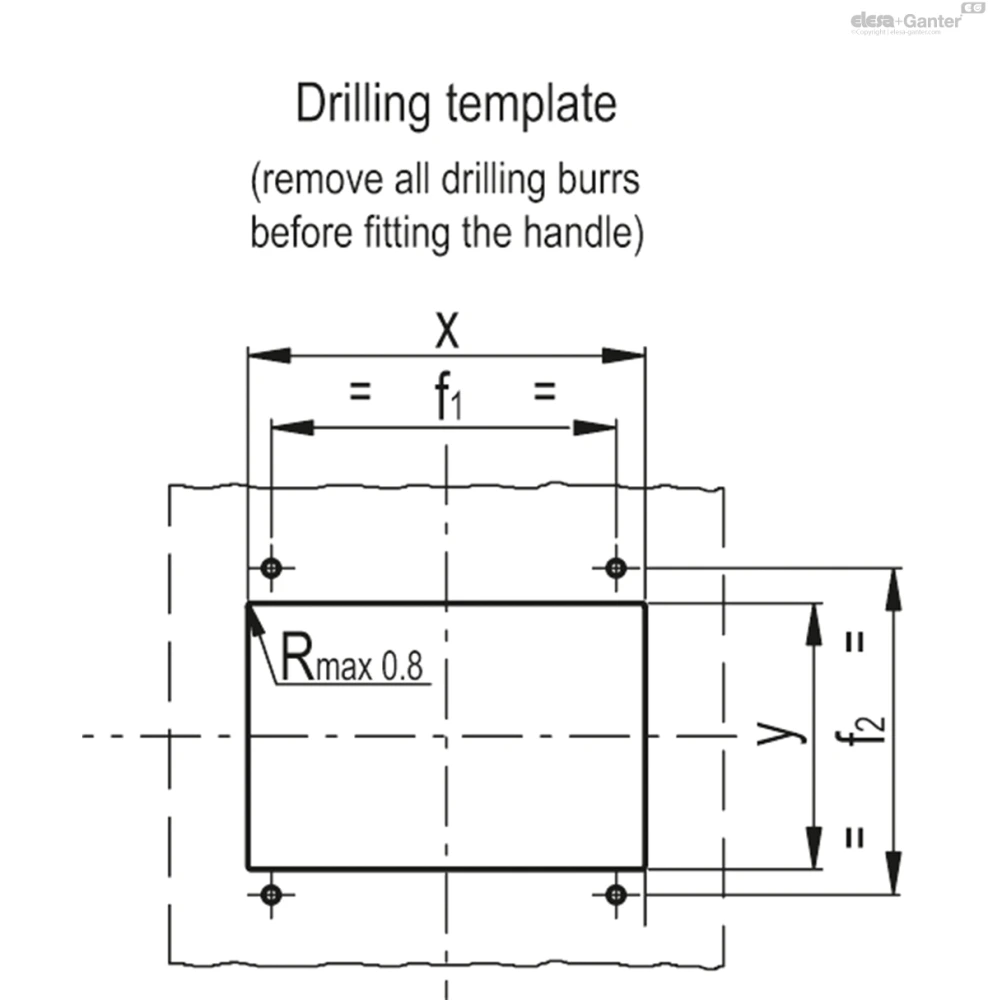

Просверлите корпус ручки в соответствии с размерами шаблона, указанными в таблице.
| × | y | f1 | f2 | |
| MPR.141 | 135+0.2 | 65+0,2 | 118+/-0,1 | 79+/-0,1 |
| MPR.167 | 158-0.2 | 86-0,2 | 141+/-0,1 | 98+/-0,1 |
Вопрос о продукции
Спросите о серии MPR-CLEAN — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
