Серия MPE-CLEAN
MPE-CLEAN
Складная ручка
с возвратной пружиной, технополимер, легкоочищаемые
Складная ручка
Изображения
Схемы
MPE-CLEAN

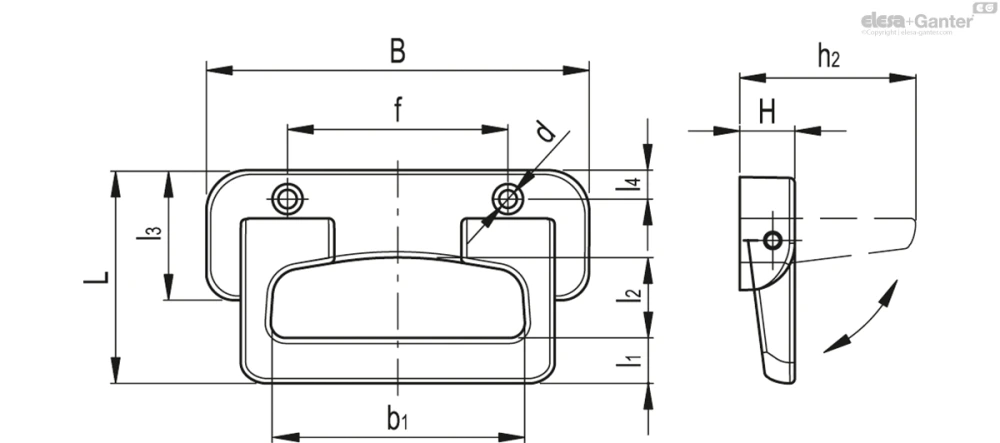

Таблица моделей — Складная ручка
| Артикул | Описание | A | f | L | H | h2 | b1 | l1 | l2 | l3 | l4 | d | F1[N] | F2[N] | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 151051 | MPE.135-CLEAN | 135 | 80 | 74 | 20 | 63 | 90 | 16.5 | 29 | 41 | 8 | 6.3 | 1700 | 2500 | 133 |
Основные характеристики
Материал
Tехнополимер на основе полиамида (PA), армированный стекловолокном, белый цвет, аналогичный RAL 9002, матовая отделка.
Стандартное исполнение
Сквозные отверстия для винтов с потайной головкой с крестообразной отметкой ISO-7046-1-M6 (не входят в комплект поставки).
Ротационная шпилька и возвратные пружины
Шпилька из нержавеющей стали AISI 303, пружины из нержавеющей стали AISI 302.
Общая информация
Технические данные

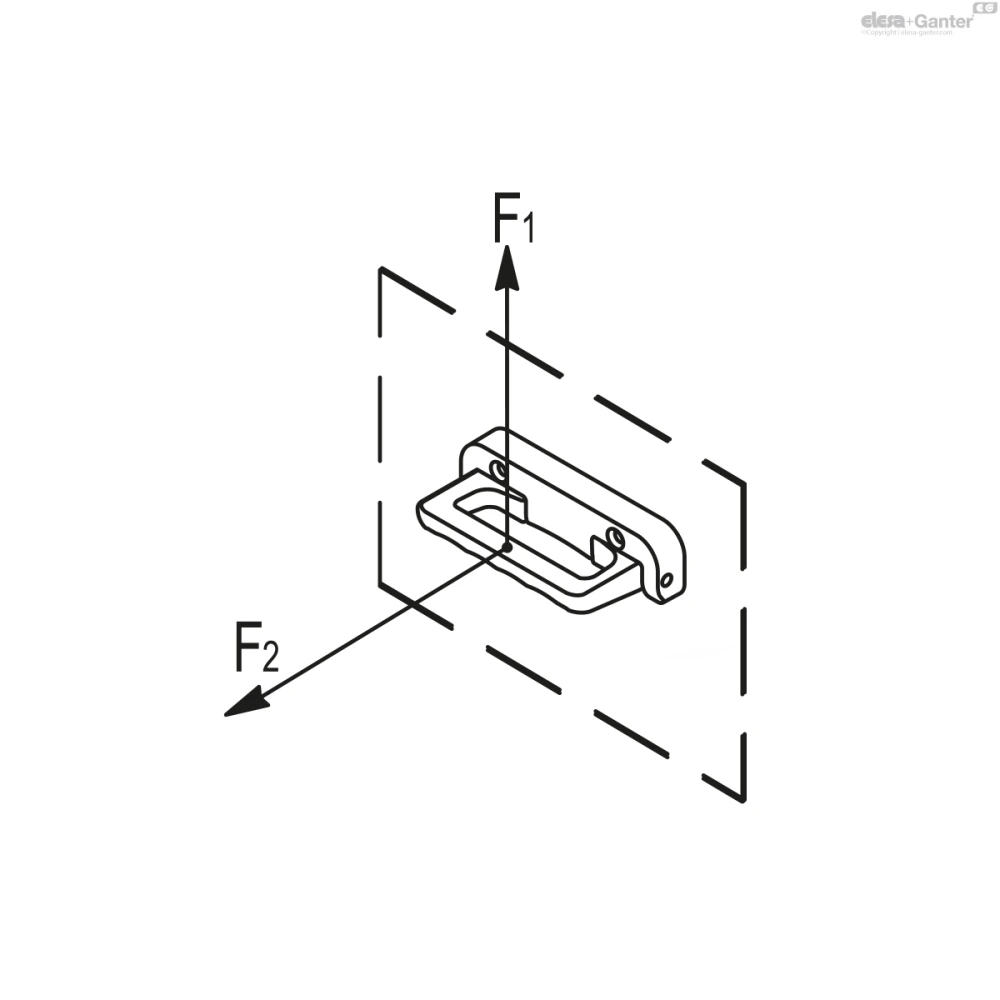

Значения подъёмного сопротивления (F1) и напряжения при растяжении (F2), приведённые в таблице, являются результатом постоянной деформации, созданной с помощью динамометрического оборудования при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
Инструкции по использованию
Инструкции по монтажу
Просверлите в листе отверстия с расстоянием между центрами 80 +0,1/-0,1.
Вопрос о продукции
Спросите о серии MPE-CLEAN — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
Эти изделия так же могут вас заинтересовать

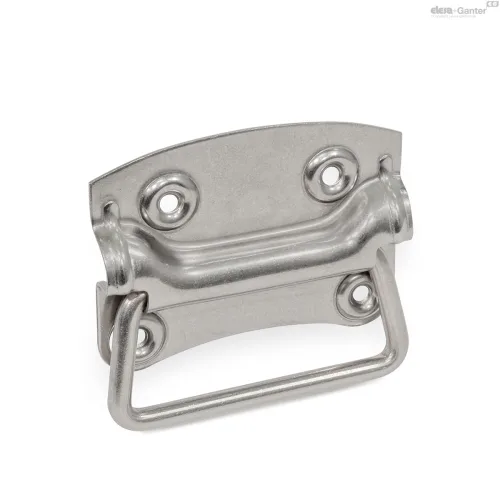

GN 3136-NI
Складные ручки
Сталь / нержавеющая сталь
Нержавеющая сталь

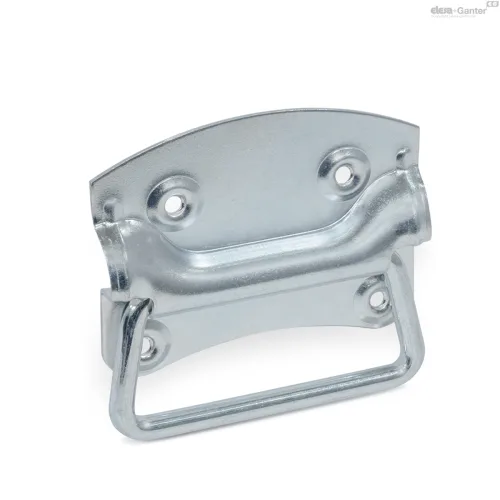

GN 3136-ST
