Серия MPE
MPE
Складная ручка
с возвратной пружиной, технополимер
Складная ручка
Изображения

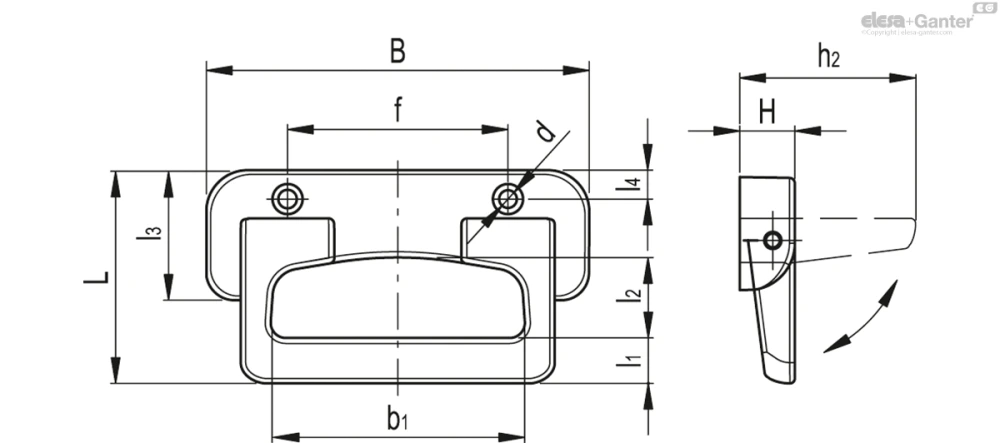

Схемы
MPE
Таблица моделей — Складная ручка
Основные характеристики
Материал
Армированный стекловолокном технополимер на основе полиамида (ПА), RAL 9005, черный или серый цвет, RAL 7040 (C33), матовая отделка.
Стандартное исполнение
Сквозные отверстия для винтов с потайной головкой с крестообразной отметкой ISO-7046-1-M6 (не входят в комплект поставки).
Ротационная шпилька и возвратные пружины
Шпилька из нержавеющей стали AISI 303, пружины из нержавеющей стали AISI 302.
Общая информация
Технические данные

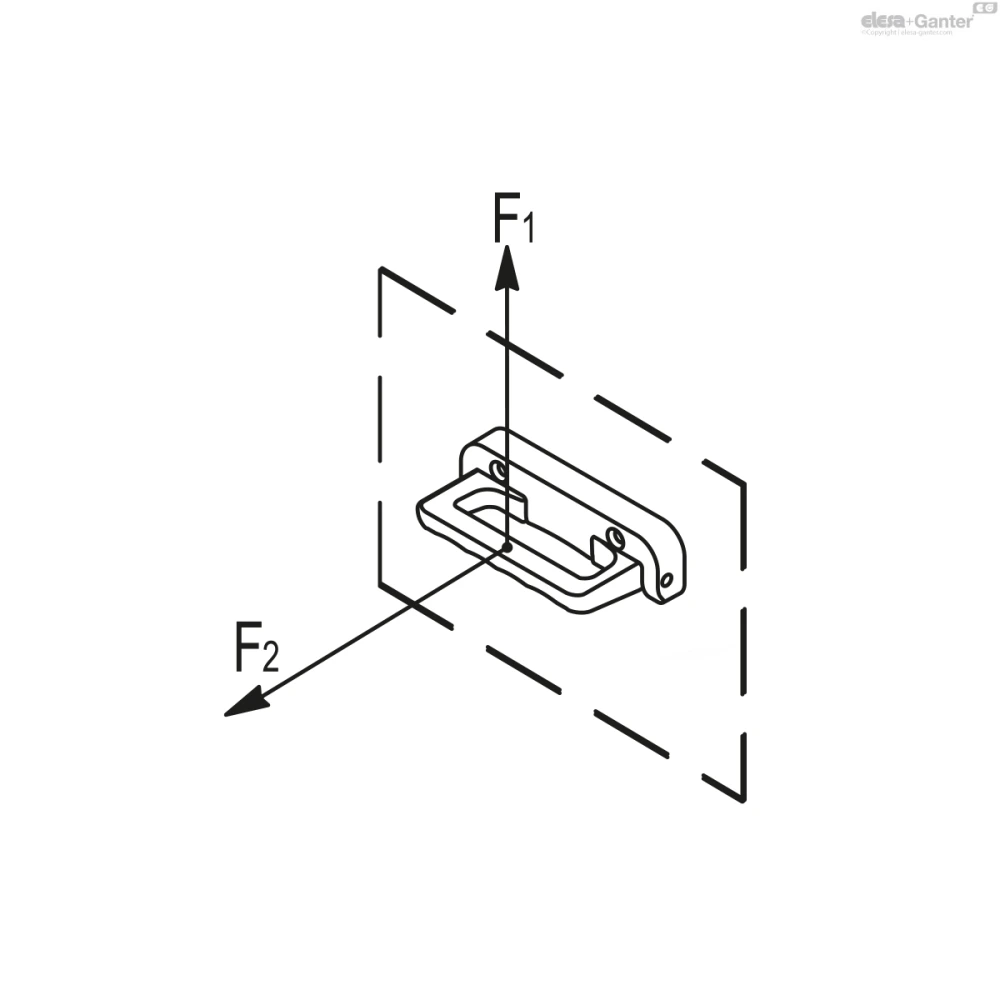

Значения подъёмного сопротивления (F1) и напряжения при растяжении (F2), приведённые в таблице, являются результатом постоянной деформации, созданной с помощью динамометрического оборудования при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
Инструкции по использованию
Инструкции по монтажу
Просверлите в листе отверстия с расстоянием между центрами 80 +0,1/-0,1.
