Серия MBT-PXX
CE.30002-R
MBT.60-PXX1 A-8
Огранка рифлёной ручки для индикаторов положения
Технополимер
Цена и наличие — по запросу: корзина формирует заявку.
Изображения

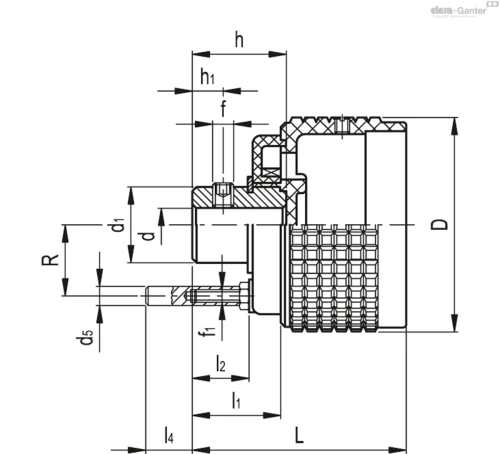

Схемы
CE.30002-R
Технические характеристики — Огранка рифлёной ручки для индикаторов положения
- D
- 58
- L
- 55
- dH7
- 8
- h
- 20.5
- d1
- 18
- d5
- 6
- f
- M5
- f1
- M4
- h1
- 5
- l1
- 18.5
- l2
- 10.5
- l4
- 14.5
- R
- 19
- Weight (in g)
- 92
- Комбинации датчиков маховика
- PA01 - PA11
- Вес (г)
- 92
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Стандартные исполнения
Втулка из стали с чёрной оксидной плёнкой, развёрнутое глухое отверстие H7, установка на вал с помощью поставляемого установочного винта с гнездом для шестигранной головки и чашеобразным концом UNI 5929-85.
- MBT-GXX: для гравитационных индикаторов.
- MBT-PXX: для индикаторов с жёстким приводом.
Задний фланец с внутренним лобовым зубчатым колесом из технополимера на основе ацетальной смолы (POM). Винт из стали с чёрной оксидной плёнкой и анкерный штифт.
Общая информация
Эргономичность и удобство в использовании
Мелкая насечка на внешнем ободе ручки обеспечивает надёжный и удобный захват в самых разнообразных рабочих условиях и облегчает её использование даже при быстром вращении.
Выбор индикаторов (заказывается отдельно)
Для выбора индикатора ознакомьтесь с нижепредставленной таблицей по возможностям монтажа с индикаторами.
См. также Инструкции по монтажу для гравитационных индикаторов или индикаторов с жёстким приводом Тип G или индикаторы с жёстким приводом Тип Р.
Аксессуары по запросу
Аксессуары по запросу
Крышка CP-XX для установки вместо индикатора.
