Мостовидные ручки

Термостойкий технополимер

Мостовидные ручки

Таблица (PDF)

M.943-HT

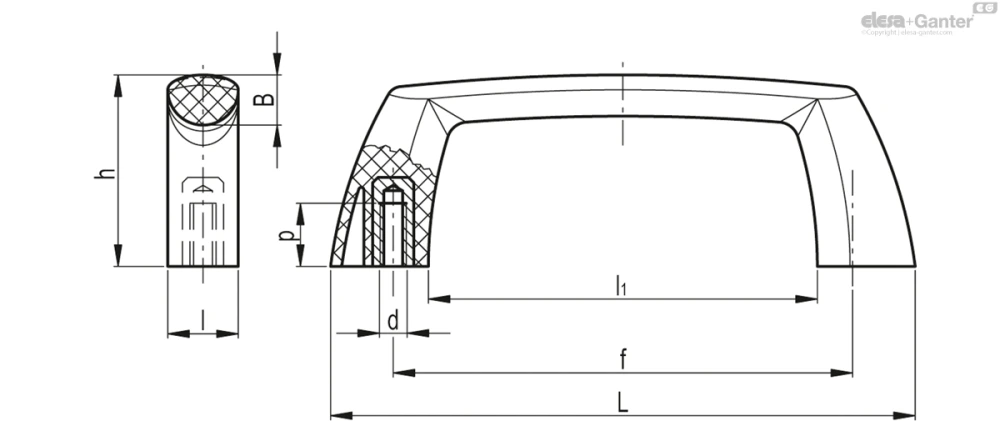

Таблица моделей — Мостовидные ручки

Артикул	Описание	L	l	f	d	h	A	l₁	p	F₁[N]	F₂[N]	L₁[J]	L₂[J]	Вес (г)	В корзину
137903	M.943/112-B-M5-HT	112	13.5	88±0.5	M5	36.5	9	74.5	10	2000	2200	11	9	27
137923	M.943/144-B-M5-HT	144	15	120±0.5	M5	42	11	105	10	2000	2200	11	9	44

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, устойчивый к высоким температурам, чёрный цвет, матовая отделка.

Стандартное исполнение

Втулки из латуни, резьбовые глухие отверстия.

Макс. рабочая температура

200 °C.

Общая информация

Технические данные

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
