Стоечные ручки

Подходит для стоек 19, технополимер

Стоечные ручки

Таблица (PDF)

M.943

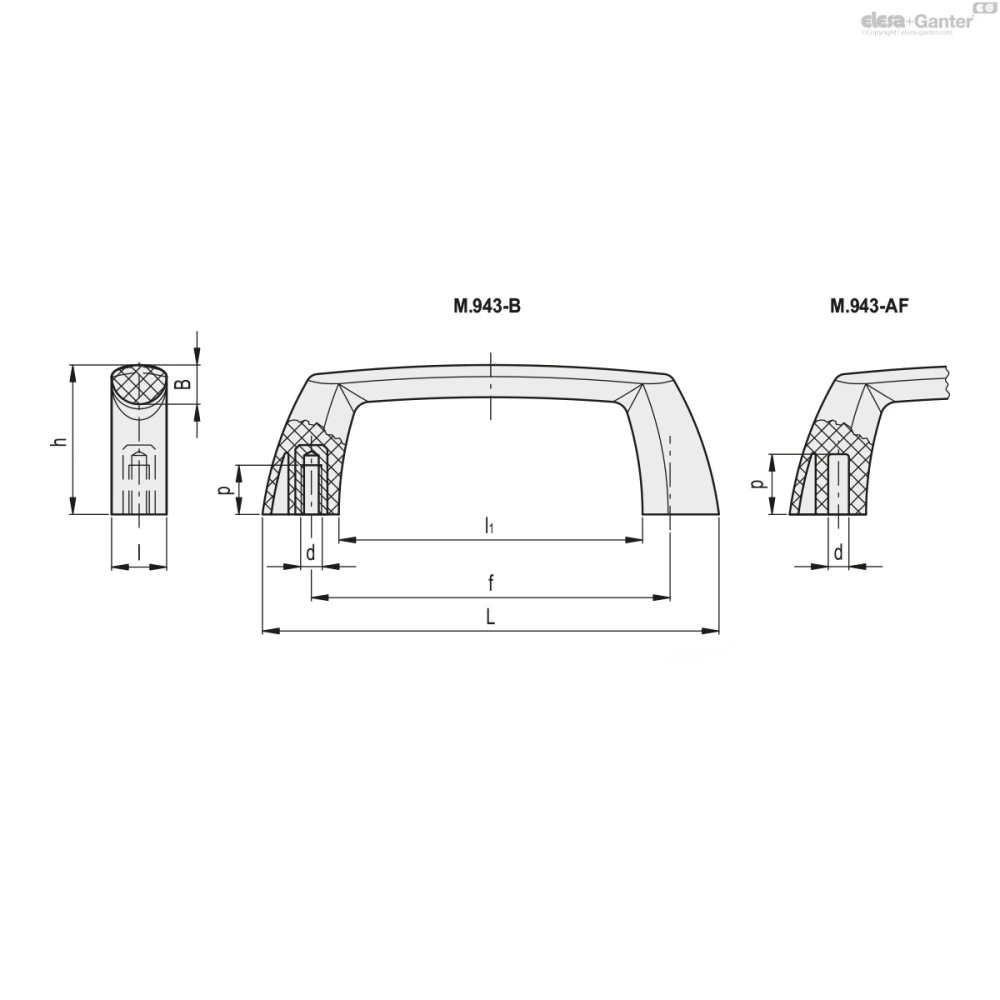

Таблица моделей — Стоечные ручки

Артикул	Описание	L	f	d	h	A	l	l₁	p	HE	F₁[N]	F₂[N]	L₁[J]	L₂[J]	Вес (г)
137901	M.943-112-B-M5	112	88±0.5	M5	36.5	9	13.5	74.5	10	3	2000	2200	11	9	27
137921	M.943-144-B-M5	144	120±0.5	M5	42	11	15	105	10	4	2000	2200	11	9	40
137906	M.943-112-AF-4.8	112	88±0.5	4.5	36.5	9	13.5	74.5	14	3	2000	2200	11	9	29
137926	M.943-144-AF-4.8	144	120±0.5	4.5	42	11	15	105	14	4	2000	2200	11	9	36

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Стандартные исполнения

M.943-B: втулки из латуни, резьбовые глухие отверстия.
M.943-AF: глухие отверстия для саморезов Ø 4,8 (UNI ISO 7049). Рекомендуемый максимальный крутящий момент: 5 Н·м.

Общая информация

Особенности и области применения

Подходит для стоек 19" и аппаратуры в целом.

В столбце "HE" представленной далее таблицы приведена высота передней панели: 1 HE = 44,45 мм (1 6/8") для выбора подходящих ручек.

Технические данные

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
