Серия M.843

M.843

Мостовидные ручки

Технополимер, глянцевая поверхность

Мостовидные ручки

Таблица (PDF)

M.843

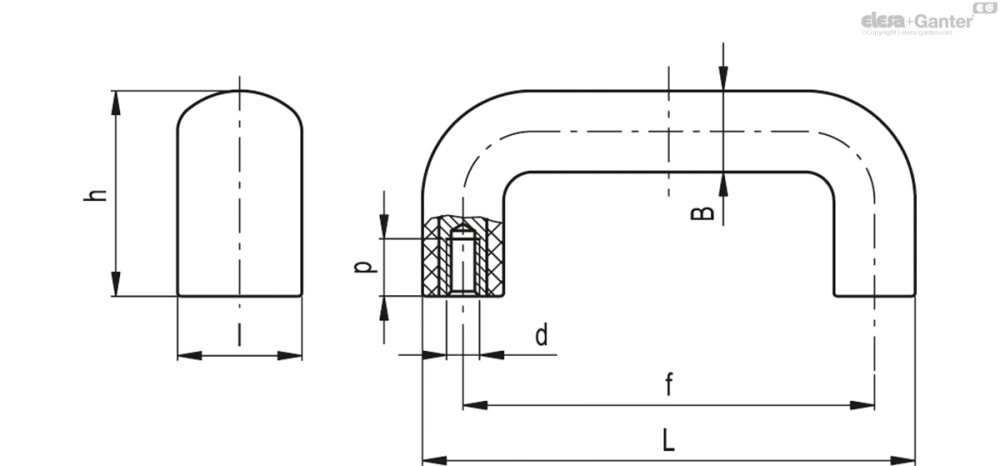

Таблица моделей — Мостовидные ручки

Артикул	Описание	L	f	d_6H	h	A	l	p	F₁[N]	F₂[N]	L₁[J]	L₂[J]	Вес (г)
138101	M.843/100 B-M6-C9	103	86±0.5	M6	46.5	17	26	12	4000	7000	50	120	64
138102	M.843/100 B-M6-C2	103	86±0.5	M6	46.5	17	26	12	4000	7000	50	120	62
138103	M.843/100 B-M6-C3	103	86±0.5	M6	46.5	17	26	12	4000	7000	50	120	63
138104	M.843/100 B-M6-C4	103	86±0.5	M6	46.5	17	26	12	4000	7000	50	120	68
138105	M.843/100 B-M6-C5	103	86±0.5	M6	46.5	17	26	12	4000	7000	50	120	91
138106	M.843/100 B-M6-C6	103	86±0.5	M6	46.5	17	26	12	4000	7000	50	120	64
138107	M.843/100 B-M6-C17	103	86±0.5	M6	46.5	17	26	12	4000	7000	50	120	89
138121	M.843/140 B-M8-C9	138	117±0.5	M8	54	20	30	13	4000	5000	50	120	87
138122	M.843/140 B-M8-C2	138	117±0.5	M8	54	20	30	13	4000	5000	50	120	86
138123	M.843/140 B-M8-C3	138	117±0.5	M8	54	20	30	13	4000	5000	50	120	91
138124	M.843/140 B-M8-C4	138	117±0.5	M8	54	20	30	13	4000	5000	50	120	99
138125	M.843/140 B-M8-C5	138	117±0.5	M8	54	20	30	13	4000	5000	50	120	95
138126	M.843/140 B-M8-C6	138	117±0.5	M8	54	20	30	13	4000	5000	50	120	93
138127	M.843/140 B-M8-C17	138	117±0.5	M8	54	20	30	13	4000	5000	50	120	89
138141	M.843/200 B-M8-C9	200	179±1	M8	62	20	30	13	3000	3500	27	80	117
138142	M.843/200 B-M8-C2	200	179±1	M8	62	20	30	13	3000	3500	27	80	117
138143	M.843/200 B-M8-C3	200	179±1	M8	62	20	30	13	3000	3500	27	80	120
138144	M.843/200 B-M8-C4	200	179±1	M8	62	20	30	13	3000	3500	27	80	124
138145	M.843/200 B-M8-C5	200	179±1	M8	62	20	30	13	3000	3500	27	80	129
138146	M.843/200 B-M8-C6	200	179±1	M8	62	20	30	13	3000	3500	27	80	115
138147	M.843/200 B-M8-C17	200	179±1	M8	62	20	30	13	3000	3500	27	80	129
138161	M.843/320 B-M8-C9	322	300±1	M8	64	22	32	13	2000	3000	25	75	185
138162	M.843/320 B-M8-C2	322	300±1	M8	64	22	32	13	2000	3000	25	75	175
138163	M.843/320 B-M8-C3	322	300±1	M8	64	22	32	13	2000	3000	25	75	175
138164	M.843/320 B-M8-C4	322	300±1	M8	64	22	32	13	2000	3000	25	75	175
138165	M.843/320 B-M8-C5	322	300±1	M8	64	22	32	13	2000	3000	25	75	175
138166	M.843/320 B-M8-C6	322	300±1	M8	64	22	32	13	2000	3000	25	75	175
138167	M.843/320 B-M8-C17	322	300±1	M8	64	22	32	13	2000	3000	25	75	175

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Высокоэластичный технополимер на основе полиамида (PA), в палитре цветов Elecolors, глянцевая отделка.

Стандартное исполнение

Bтулки из латуни, резьбовые отверстия.

Общая информация

Особенности

Эта ручка особенно подходит для производства в светлых тонах: глянцевое покрытие позволяет производить тщательную очистку. Её округлая форма без углублений предотвращает накапливание антисанитарных загрязнений и осадка.

Технические данные

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.

Испытания показали, что используемый специальный технополимер способен амортизировать очень сильные ударные нагрузки без каких-либо повреждений благодаря высокой степени упругости.
