Наклонные ручки

Технополимер

Наклонные ручки

Таблица (PDF)

M.743

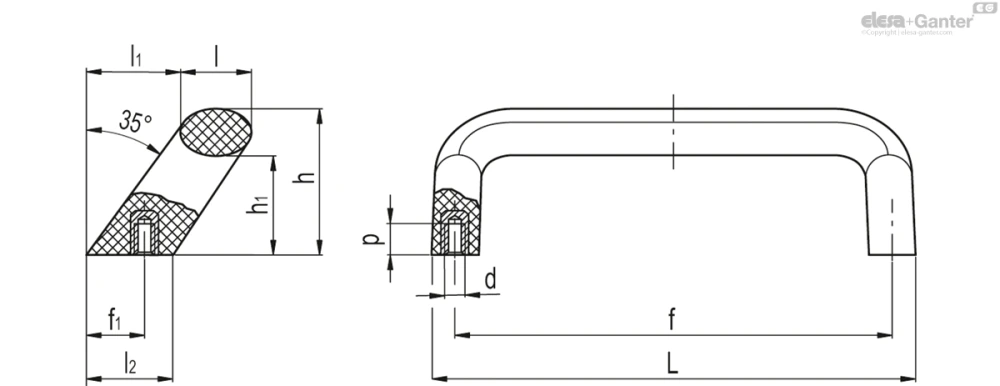

Таблица моделей — Наклонные ручки

Артикул	Описание	L	f	d_6H	f₁	h	h₁	l	l₁	l₂	p	F₁[N]	F₂[N]	F₃[N]	L₁[J]	L₂[J]	L₃[J]	Вес (г)
37431	M.743/190 B-M6	176	160±1	M6	21.5	53.5	36.5	26	34	31.5	10	2300	2100	1500	19	16	13	115
37432	M.743/190 B-M8	176	160±1	M8	21.5	53.5	36.5	26	34	31.5	13	2300	2100	1500	19	16	13	115
37431-C3	M.743/190 B-M6-C3	176	160±1	M6	21.5	53.5	36.5	26	34	31.5	10	2300	2100	1500	19	16	13	115
37432-C3	M.743/190 B-M8-C3	176	160±1	M8	21.5	53.5	36.5	26	34	31.5	13	2300	2100	1500	19	16	13	115

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Ручка из высокоэластичного технополимера на основе полипропилена (PP), чёрный цвет RAL 9005 или серый цвет RAL 7035 (C3), матовая отделка.

Стандартное исполнение

Втулки из латуни, резьбовые глухие отверстия.

Общая информация

Особенности и области применения

Наклонная форма ручки гарантирует эргономичный захват.

Подходит для применения с раздвижными дверями.

Технические данные

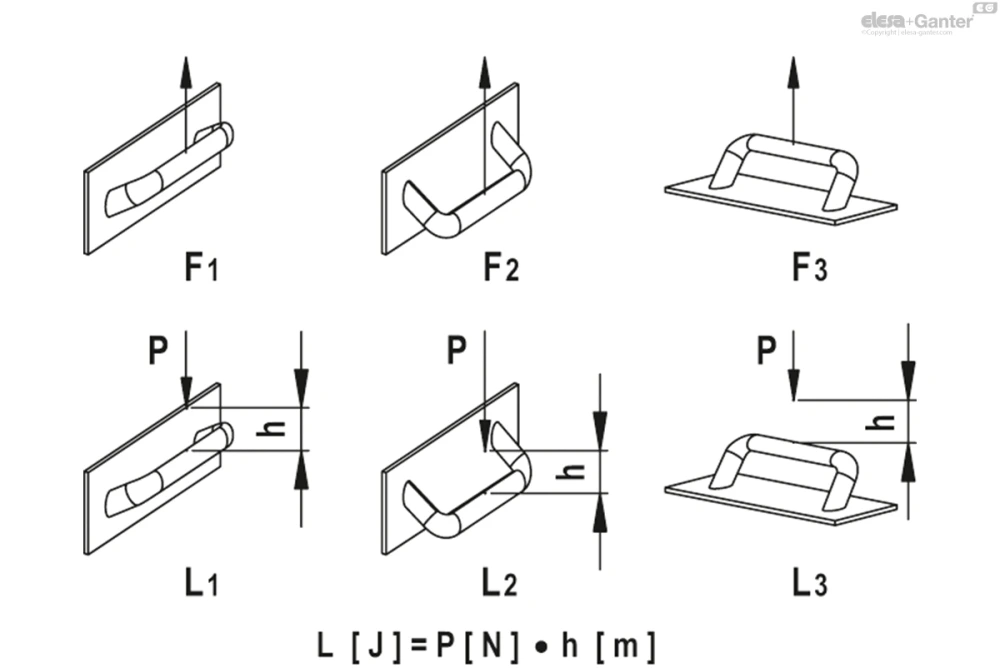

Напряжение при растяжении и прочность при ударе: значения F1, F2, F3, L1, L2 и L3, указанные в таблице, были получены в ходе испытаний на разрыв, выполненных с применением соответствующего динамометрического оборудования в условиях испытаний, представленных на рисунке, при температуре окружающей среды.
