Мостовидные ручки

Термостойкий технополимер

Мостовидные ручки

Таблица (PDF)

M.643 HT

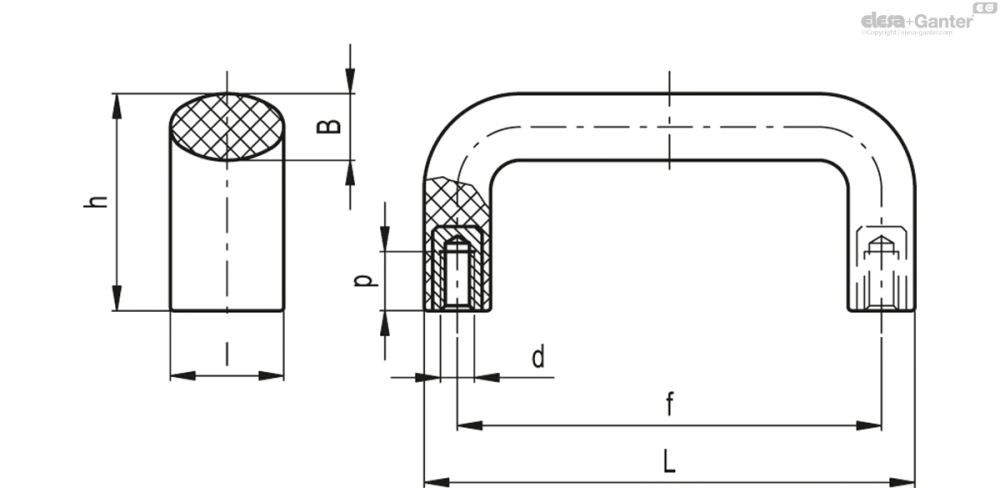

Таблица моделей — Мостовидные ручки

Артикул	Описание	L	f	d_6H	h	A	l	p	F₁[N]	F₂[N]	L₁[J]	L₂[J]	Вес (г)
37502	M.643/100 B-M6 HT	100	86±1	M6	44	14	23	12	2400	2400	12	6	55
37510	M.643/140 B-M6 HT	134	117±1	M6	49	15	25	12	2500	3400	8	12	95
37511	M.643/140 B-M8 HT	134	117±1	M8	49	15	25	13	2500	3400	8	12	94
37551	M.643/200 B-M8 HT	196	179±1	M8	57	16	27	13	1900	2600	11	17	148

3D-модель Технические данные (PDF)

Основные характеристики

Материал

технополимер на основе полиамида (ПА), армированный стекловолокном, стойкий к воздействию высоких температур, серо-черный цвет, матовая отделка.

Стандартное исполнение

Втулки из латуни, резьбовые глухие отверстия.

Максимальная рабочая температура

200 °C.

Технические данные

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
