Мостовидные ручки

Самозатухающий сертифицированный техноплимер

Мостовидные ручки

Таблица (PDF)

M.643-AE-V0

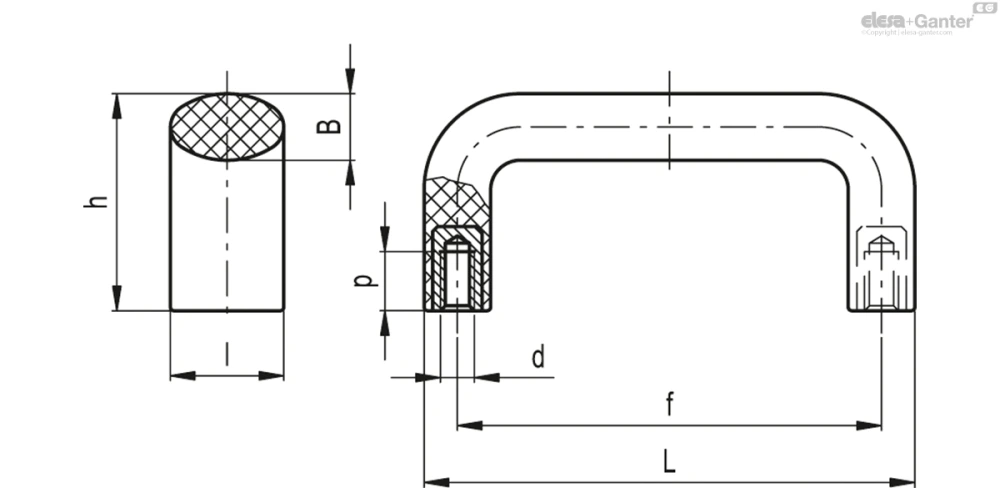

Таблица моделей — Мостовидные ручки

Артикул	Описание	L	f	d_6H	h	A	l	p	F₁[N]	F₂[N]	L₁[J]	L₂[J]	Вес (г)
150101	M.643/100 B-M6-AE-V0	100	86±1	M6	44	14	23	12	2400	2400	12	6	59
150111	M.643/140-117 B-M6-AE-V0	134	117±1	M6	49	15	25	12	2200	1900	8	12	85
150112	M.643/140-117 B-M8-AE-V0	134	117±1	M8	49	15	25	13	2200	1900	8	12	87
150131	M.643/200 B-M8-AE-V0	196	179±1	M8	57	16	27	13	2500	3000	8	17	132

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, сертифицированный, самозатухающий UL-94 V0, чёрный цвет, матовая отделка.

Стандартное исполнение

Втулки из латуни, резьбовые глухие отверстия.

Общая информация

Технические данные

«V0» сертификация в соответствии с UL-94 V (Underwriters Laboratories) указывает на то, что на пластиковом испытуемом образце определённой формы и размера, расположенном в вертикальном положении, пламя гаснет в течение 10 секунд, не создавая раскалённых капель.

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
