Мостовидные ручки

Согласно рекомендации SEMI-S8, технополимер

Мостовидные ручки

Таблица (PDF)

M.453-SEMI-S8

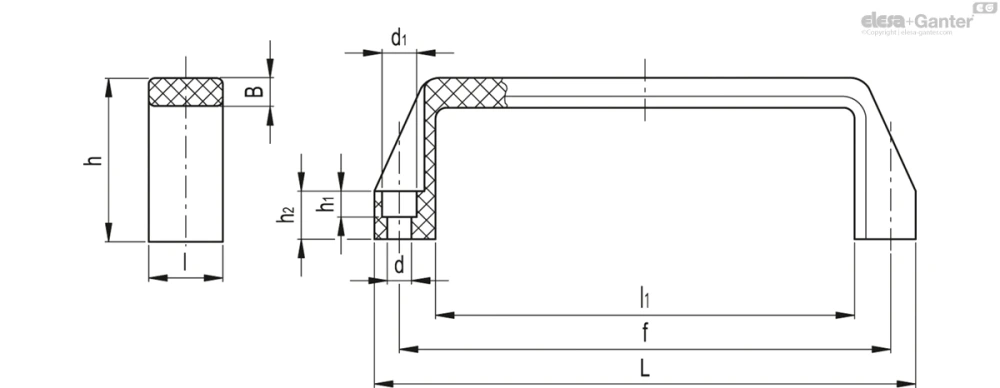

Таблица моделей — Мостовидные ручки

Артикул	Описание	L	l	f±1	d	d₁	h	h₁	h₂	A	l₁	F₁[N]	F₂[N]	L₁[J]	L₂[J]	Вес (г)	В корзину
37261	M.453/168-7-CH-C9-SEMI	168	27	150	7	13.5	54.5	8.5	16	13	126	3500	4900	48	28	78

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Стандартное исполнение

Сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом.

Особенности и области применения

Ручка M.453-SEMI-S8 с конструкцией на основе мостовидной ручки M.443 была разработана для размеров согласно рекомендации SEMI-S8.

Общая информация

Технические данные

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
