Мостовидные ручки

Самозатухающий технополимер

Мостовидные ручки

Таблица (PDF)

M.443 AE-V0

Таблица моделей — Мостовидные ручки

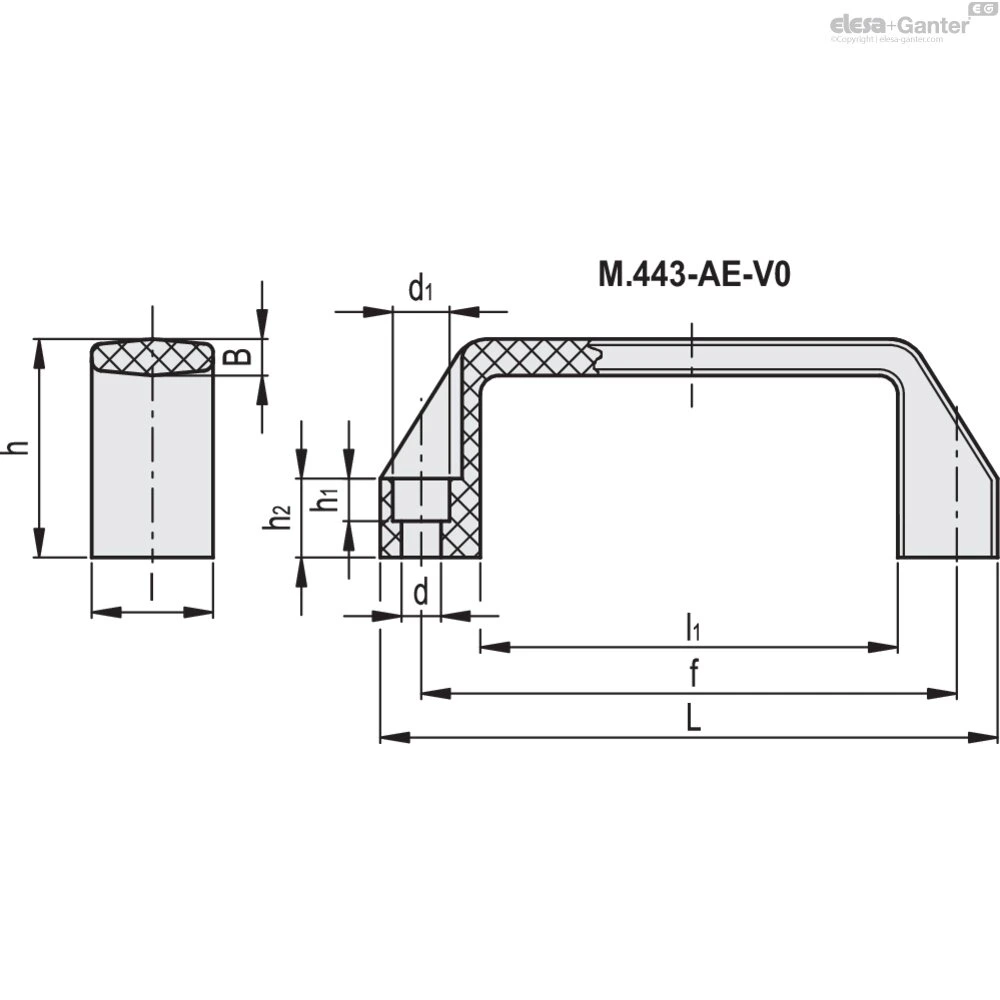

Артикул	Описание	L	A	l	f	d	d₁	h	h₁	h₂	l₁	F₁[N]	F₂[N]	L₁[J]	L₂[J]	Вес (г)
150001	M.443/110 AE-V0	109	5.5	21	93.5±0.5	6.5	10.5	38	7	13	74	1300	1800	5	5	27
150012	M.443/140-6 AE-V0	137	7	26	117±1	6.5	10.5	41	7	15	93	1500	2100	9	12	49
150011	M.443/140-8 AE-V0	137	7	26	117±1	8.5	13.5	41	8.5	15	93	1500	1700	9	12	47
150021	M.443/150 AE-V0	150	7	27	132±1	8.5	13.5	45	8.5	16	108	1600	1700	12	12	52
150031	M.443/200 AE-V0	196	7.5	28	179±1	8.5	13.5	50	8.5	17	151	2000	1300	17	15	75

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (ПА), армированный стекловолокном, сертифицированный, самозатухающий UL-94 V0, чёрный цвет, матовая отделка.

Стандартное исполнение

Сквозные отверстия для винтов с цилиндрической головкой с шестигранным углублением.

Общая информация

Технические данные

В длительных лабораторных испытаниях на тепловое старение материала при максимальном снижении критических механических показателей (на 50 %) относительный температурный показатель по стандарту UL 746 B (RTI) составил 65.

"V0" сертификация в соответствии с UL-94 V (Underwriters Laboratories) указывает на то, что на пластиковом испытуемом образце определённой формы и размера, расположенном в вертикальном положении, пламя гаснет в течение 10 секунд, не создавая раскалённых капель.

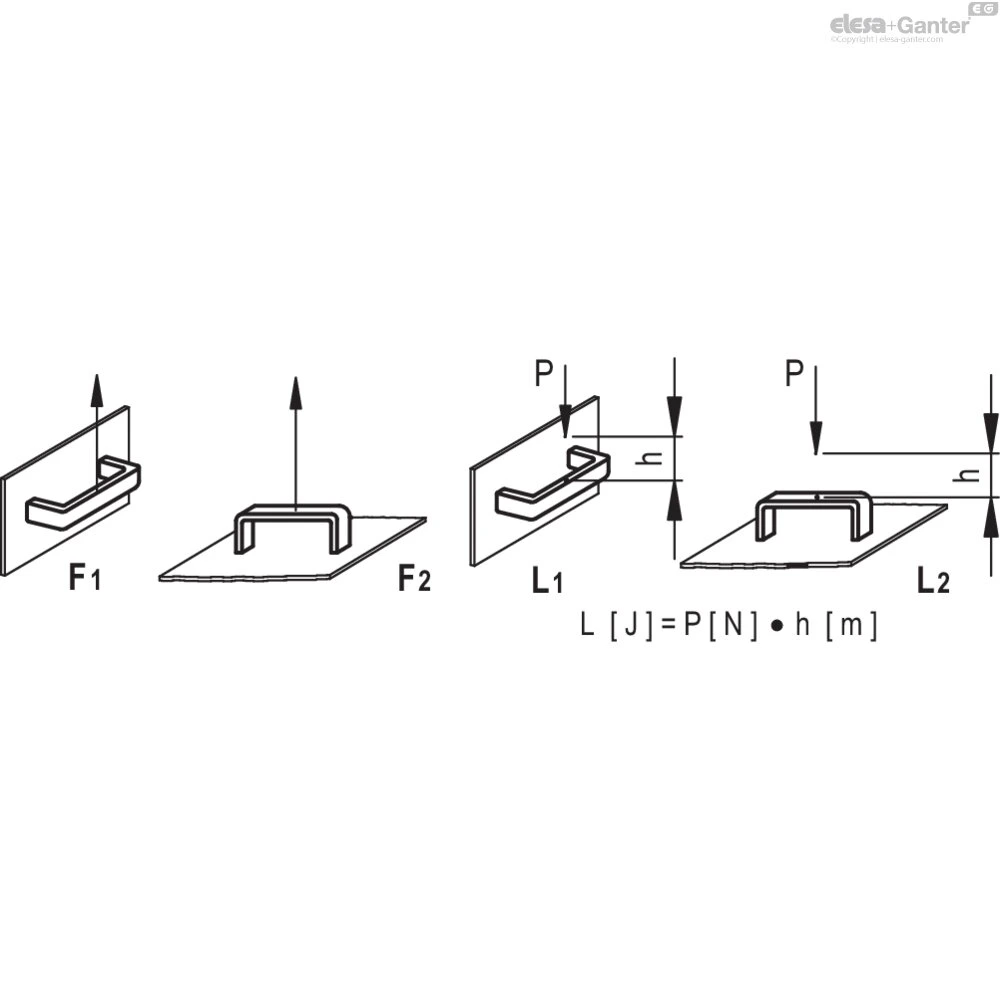

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
