Серия HVF.
HVF-SST (G1/4 - G3/8 - G1/2)
Визуальные индикаторы потока
Торцы из технополимера
Втулки из нержавеющей стали AISI 316
Исполнения серии HVF.
HVF-SST (G1/4 - G3/8 - G1/2)
Визуальные индикаторы потока
Торцы из технополимера
HVF-SST (G3/4 - G1)
Визуальные индикаторы потока
Торцы из технополимера
HVF. (G1/4 - G3/8 - G1/2)
Визуальные индикаторы потока
Торцы из технополимера
HVF. (G3/4 - G1)
Визуальные индикаторы потока
Торцы из технополимера
HVF. (NPT 1/4 - 3/8 - 1/2)
Визуальные индикаторы потока
Торцы из технополимера
HVF. (NPT 3/4 - 1)
Визуальные индикаторы потока
Торцы из технополимера
Изображения

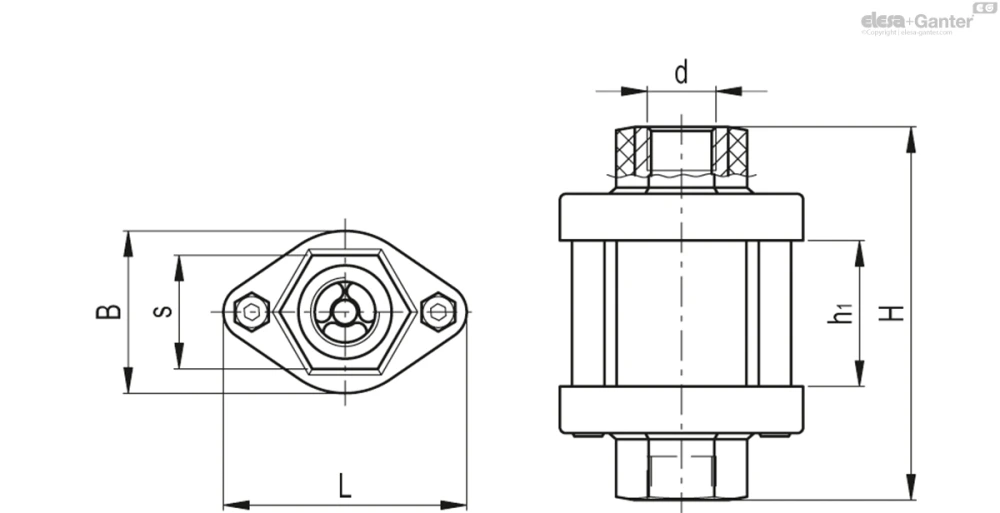

Схемы
HVF-SST (G1/4 - G3/8 - G1/2)
Таблица моделей — Визуальные индикаторы потока
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 111302 | HVF.66-SST-1/4 | G 1/4 | 66 | 44 | 27 | 22 | 20 | 10 | 25 | 0.6 | 2.5 | 3.5 | 0.15 | 8 | 83 | |
| 111312 | HVF.92-SST-3/8 | G 3/8 | 92 | 60 | 40 | 36 | 28 | 20 | 15 | 1.2 | 3 | 4 | 0.25 | 20 | 188 | |
| 111322 | HVF.92-SST-1/2 | G 1/2 | 92 | 60 | 40 | 36 | 28 | 40 | 15 | 1.2 | 3 | 4 | 0.3 | 20 | 181 |
Основные характеристики
Торцы
Полипропилен, основанный на технополимере (РР), черного цвета, матовое покрытие
Осевой и вращающийся винт
Полипропилен, основанный на технополимере (РР), красного цвета
Трубчатое окно
Боросиликатное стекло высокой прочности, также подходит для использования в средах с гликолем.
Максимальный обзор потока со всех углов видимости
Рулевые тяги
Нержавеющая сталь AISI 316L.
Винты и гайки
Оцинкованная сталь.
Стандартные исполнения
Цилиндрическая трубная резьба согласно UNI ISO 228/1 или коническая трубная резьба NPT - ANSI-ASME B1-20.
- HVF.: латунные втулки и прокладка из синтетического бутадиен-нитрильного каучука.
- HVF-SST: втулки из нержавеющей стали AISI 316 и уплотнительное кольцо из ВАЙТОНА®**.
Максимальная постоянная рабочая температура
100° C.
Общая информация
Особенности и области применения
Индикатор работает с двухсторонним потоком.
В случае монтажа в жёсткие трубы рекомендуется выровнять индикатор идеально вровень с трубами.
Индикатор работает с двусторонними потоками жидкости.
Для вращения винта требуется минимальный поток текучей среды (Q**), зависящий от её типа и вязкости (указано в cSt, см. таблицу)
Другие исполнения
Специальные исполнения доступны по запросу
- Втулки с конической резьбой NPT
- Осевой и вращающийся винт голубого цвета.
* Зарегистрированный товарный знак компании Corning Inc.
** Зарегистрированный товарный знак компании DuPont Dow Elastomers.
