Серия HVF-SST (G1/4 - G3/8 - G1/2)
111322
HVF.92-SST-1/2
Визуальные индикаторы потока
Торцы из технополимера
Цена и наличие — по запросу: корзина формирует заявку.
Изображения

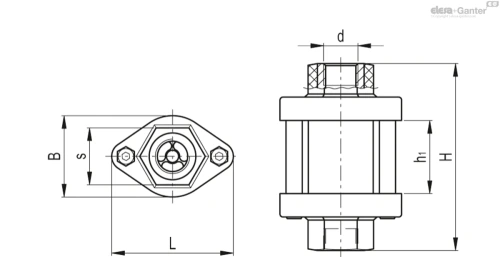

Схемы
111322
Технические характеристики — Визуальные индикаторы потока
- d
- G 1/2
- H
- 92
- L
- 60
- A
- 40
- h1
- 36
- s
- 28
- Q max*l/min
- 40
- P max #Bar
- 15
- Q**l/minH2O
- 1.2
- Q** l/min 0÷40 cSt
- 3
- Q** l/min 41÷150 cSt
- 4
- ΔP max ##Bar
- 0.3
- Max. tightening torque[Nm]
- 20
- Weight (in g)
- 181
- Вес (г)
- 181
Основные характеристики
Торцы
Полипропилен, основанный на технополимере (РР), черного цвета, матовое покрытие
Осевой и вращающийся винт
Полипропилен, основанный на технополимере (РР), красного цвета
Трубчатое окно
Боросиликатное стекло высокой прочности, также подходит для использования в средах с гликолем.
Максимальный обзор потока со всех углов видимости
Рулевые тяги
Нержавеющая сталь AISI 316L.
Винты и гайки
Оцинкованная сталь.
Стандартные исполнения
Цилиндрическая трубная резьба согласно UNI ISO 228/1 или коническая трубная резьба NPT - ANSI-ASME B1-20.
- HVF.: латунные втулки и прокладка из синтетического бутадиен-нитрильного каучука.
- HVF-SST: втулки из нержавеющей стали AISI 316 и уплотнительное кольцо из ВАЙТОНА®**.
Максимальная постоянная рабочая температура
100° C.
Общая информация
Особенности и области применения
Индикатор работает с двухсторонним потоком.
В случае монтажа в жёсткие трубы рекомендуется выровнять индикатор идеально вровень с трубами.
Индикатор работает с двусторонними потоками жидкости.
Для вращения винта требуется минимальный поток текучей среды (Q**), зависящий от её типа и вязкости (указано в cSt, см. таблицу)
Другие исполнения
Специальные исполнения доступны по запросу
- Втулки с конической резьбой NPT
- Осевой и вращающийся винт голубого цвета.
* Зарегистрированный товарный знак компании Corning Inc.
** Зарегистрированный товарный знак компании DuPont Dow Elastomers.
