Серия GN 537
GN 537
Смотровые стёкла для наблюдения за уровнем масла
Алюминий / оргстекло / без резьбы
Смотровые стёкла для наблюдения за уровнем масла
Изображения

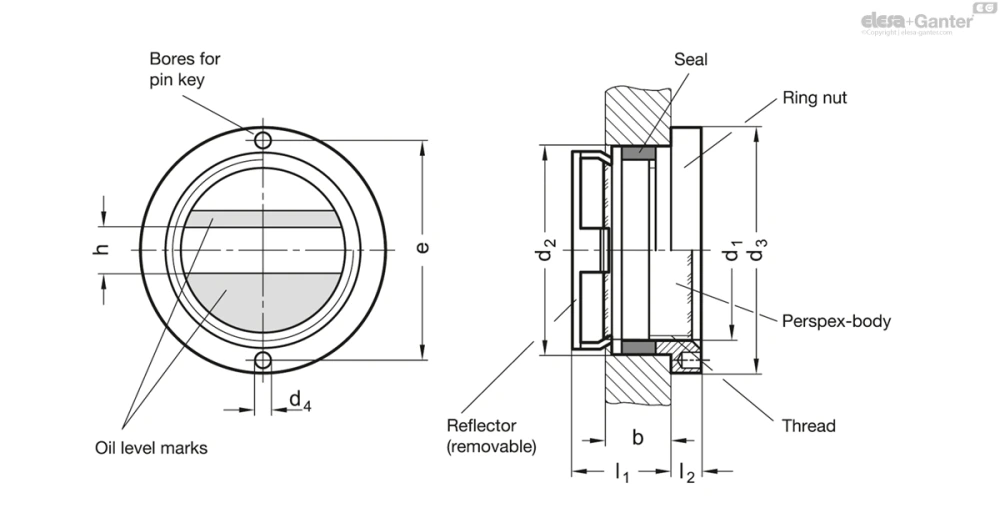

Схемы
GN 537
Таблица моделей — Смотровые стёкла для наблюдения за уровнем масла
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 537-16-20-A | 16 | 20 | 9 | 25 | 2.2 | 21 | 5 | 15 | 3.5 | GN 537.1-21 | 8 | |
| GN 537-22-28-A | 22 | 28 | 10 | 35 | 3 | 30 | 6 | 15 | 4.5 | GN 537.1-30 | 17 | |
| GN 537-32-38-A | 32 | 38 | 12 | 45 | 3 | 40 | 8 | 18 | 5.5 | GN 537.1-40 | 34 | |
| GN 537-50-58-A | 50 | 58 | 14 | 64 | 3 | 58.5 | 10 | 22 | 5.5 | GN 537.1-58.5 | 80 | |
| GN 537-16-20-B | 16 | 20 | 9 | 25 | 2.2 | 21 | 5 | 15 | 3.5 | GN 537.1-21 | 8 | |
| GN 537-22-28-B | 22 | 28 | 10 | 35 | 3 | 30 | 6 | 15 | 4.5 | GN 537.1-30 | 17 | |
| GN 537-32-38-B | 32 | 38 | 12 | 45 | 3 | 40 | 8 | 18 | 5.5 | GN 537.1-40 | 30 | |
| GN 537-50-58-B | 50 | 58 | 14 | 64 | 3 | 58.5 | 10 | 22 | 5.5 | GN 537.1-58.5 | 80 |
Характеристики
Типы
- Тип A: без отметки уровня масла
- Тип B: с отметкой уровня масла
Круглая гайка
Алюминий
Стекло указателя
Плексиглас (ПММА)
термостойкость до 80 °C
Уплотнительное кольцо
Каучук NBR (Пербунан)
Контрастный экран
Пластик
белый цвет, с красными отметками уровня масла
Информация
Это масломерное стекло GN 537 не требует резьбы.
Стекло указателя уровня масла вставляется в отверстие d2 до Н11. простой затяжкой круглой гайки с использованием круглой шпонки, уплотнение прижимается к контактной поверхности, которая, в то же время, будет удерживать стекло указателя в заданном положении. Для снятия выполните действия в обратном порядке.
Их применение ограничено резервуарами, не находящимися под давлением или находящимися под низким давлением.
Аксессуары
- Круглая шпонка для установки GN 537.1 (См. № кода в таблице)
Техническая информация
Вопрос о продукции
Спросите о серии GN 537 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
