Сетчатый фильтр из нержавеющей стали

100°C

Таблица (PDF)

GN 7403.1

Таблица моделей — Сетчатый фильтр из нержавеющей стали

Артикул	Номинальный размер	Размер сетки	b	d₁	d₂	d₃	d₄+0.1	d₅±0.05	s₁+0.1	s₂-0.1	Подходящее кольцевое уплотнение	Подходит для нормального размера d1 GN 7405	Вес (г)
GN 7403.1-NI-14-100	14	100	4	16.6	15.7	10	16.6	18.7	4	2	16x2	G3/8	2
GN 7403.1-NI-14-500	14	500	4	16.6	15.7	10	16.6	18.7	4	2	16x2	G3/8	1
GN 7403.1-NI-18-100	18	100	4	20.6	19.7	14	20.6	22.7	4	2	20x2	G1/2	35
GN 7403.1-NI-18-500	18	500	4	20.6	19.7	14	20.6	22.7	4	2	20x2	G1/2	1
GN 7403.1-NI-24-100	24	100	4	26.6	25.7	20	26.6	28.7	4	2	26x2	G3/4	1
GN 7403.1-NI-24-500	24	500	4	26.6	25.7	20	26.6	28.7	4	2	26x2	G3/4	1

3D-модель Технические данные (PDF)

Характеристики

Сетчатый фильтр

Сетка из нержавеющей стали NI

AISI 304

Держатель сетчатого фильтра

Пластик (полиамид ПА)

армирование стекловолокном

термостойкость до 100 °C

Информация

GN 7403.1 Нержавеющие стальные фильтры предназначены для использования в качестве заменителей для | s | _GN 7405-

В зависимости от размера сетки может быть предотвращено попадание частиц, переносимых жидкой или газообразной средой. Таким образом, внутренняя часть устройств и корпусов защищена от попадания посторонних предметов, присутствие которых может негативно отразиться на функционировании и сроке службе из-за своих размеров.

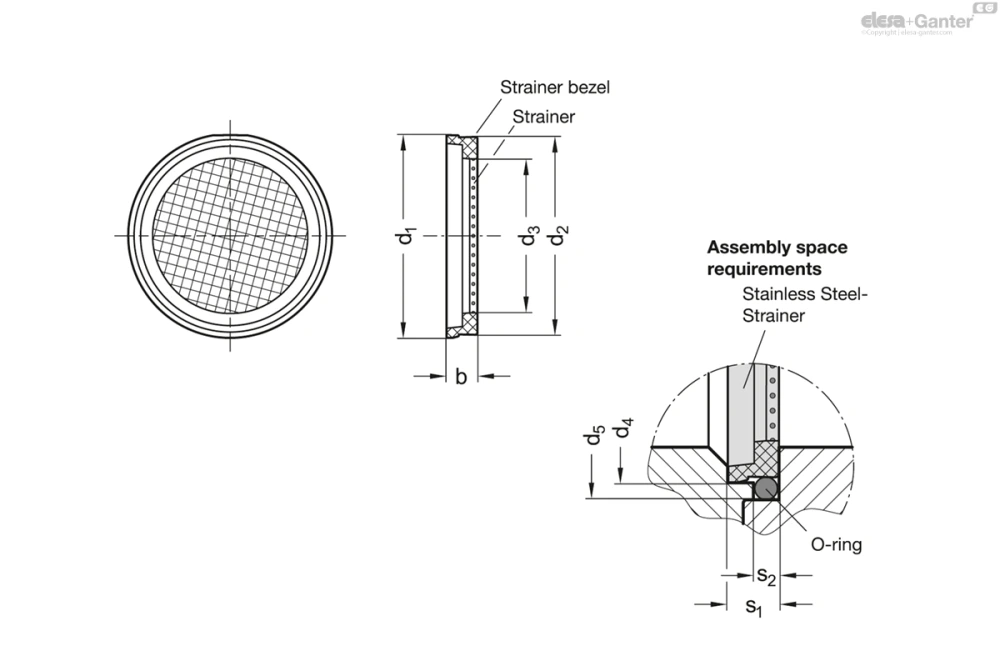

Требования к монтажной поверхности показаны на чертеже. Дополнительное кольцевое уплотнение обычно устанавливается в окружности.
