Серия GN 7403
GN 7403-AL
Вентиляционные сетчатые фильтры
Сетка из нержавеющей стали
Алюминий
Исполнения серии GN 7403
Изображения

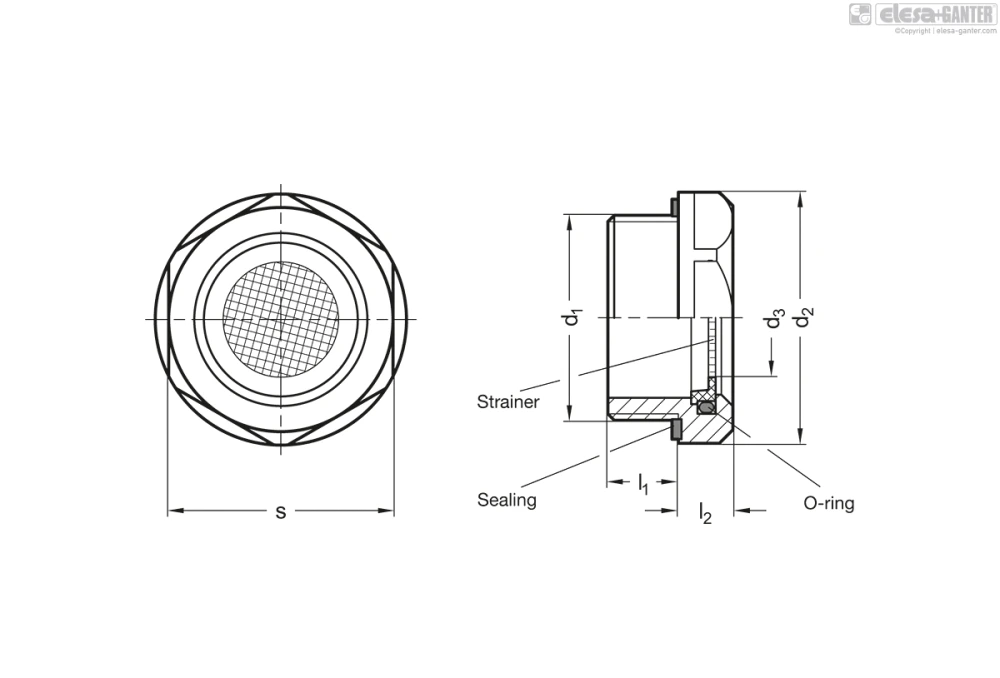

Схемы
GN 7403-AL
Таблица моделей — Вентиляционные сетчатые фильтры
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 7403-AL-G1/2-100 | G1/2 | 100 | 26 | 10 | 8.5 | 7.5 | 23 | 11 | |
| GN 7403-AL-G1/2-500 | G1/2 | 500 | 26 | 10 | 8.5 | 7.5 | 23 | 11 | |
| GN 7403-AL-G3/4-100 | G3/4 | 100 | 32 | 14 | 9 | 8 | 30 | 17 | |
| GN 7403-AL-G3/4-500 | G3/4 | 500 | 32 | 14 | 9 | 8 | 30 | 17 | |
| GN 7403-AL-G1-100 | G1 | 100 | 40 | 20 | 11 | 8.5 | 36 | 28 | |
| GN 7403-AL-G1-500 | G1 | 500 | 40 | 20 | 11 | 8.5 | 36 | 20 | |
| GN 7403-AL-M20x1,5-100 | M20x1.5 | 100 | 26 | 10 | 8.5 | 7.5 | 23 | 10 | |
| GN 7403-AL-M20x1,5-500 | M20x1.5 | 500 | 26 | 10 | 8.5 | 7.5 | 23 | 10 | |
| GN 7403-AL-M26x1,5-100 | M26x1.5 | 100 | 32 | 14 | 9 | 8 | 30 | 17 | |
| GN 7403-AL-M26x1,5-500 | M26x1.5 | 500 | 32 | 14 | 9 | 8 | 30 | 17 | |
| GN 7403-AL-M33x1,5-100 | M33x1.5 | 100 | 40 | 20 | 11 | 8.5 | 36 | 20 | |
| GN 7403-AL-M33x1,5-500 | M33x1.5 | 500 | 40 | 20 | 11 | 8.5 | 36 | 20 |
Характеристики
Корпус
- Алюминий AL
- Нержавеющая сталь AISI 303 NI
Сетчатый фильтр
Сетка из нержавеющей стали
AISI 304
Держатель сетчатого фильтра
Пластиковый полиамид (PA)
- армирование стекловолокном
- термостойкость до 100 °C
Уплотнение / уплотнительное кольцо
Бутадиен-нитрильный каучук (Пербунан ®)
Информация
Дыхательные сетчатые фильтры GN 7403 используются в корпусе и конструкции установки. Вставленные в стенку корпуса, они уравновешивают давление между внутренним объёмом корпуса и атмосферой.
Попадание частиц грязи и пыли, переносимых средой (обычно газовой), предотвращается в зависимости от размера сетки. Это позволяет защищать внутренности чувствительных приборов и деталей машин от загрязнений из окружающей среды, а также защищать окружающую среду от любой исходящей пыли.
Внешний диаметр корпуса с утопленным шестиугольником совпадает с отверстиями под болты для резьбовых штуцеров DIN 3852.
Уплотнительное кольцо вставляется в радиальное углубление с плоской стороной, что обеспечивает захват уплотнения, и оно не может быть вытеснено во время затягивания.
Инструкция по сборке:
Для монтажа на стенах толщиной менее 4 мм используйте монтажную гайку_ | s | _GH..
Аксессуары
- Монтажная гайка GH.
По запросу
- Латунный корпус
- Другой размер сетки
- Другой материал для сетчатого фильтра
