Серия GN 950.1
GN 950.1-B
Маховики
Чугун, с большой ступицей
без шпоночного паза
Исполнения серии GN 950.1
Изображения

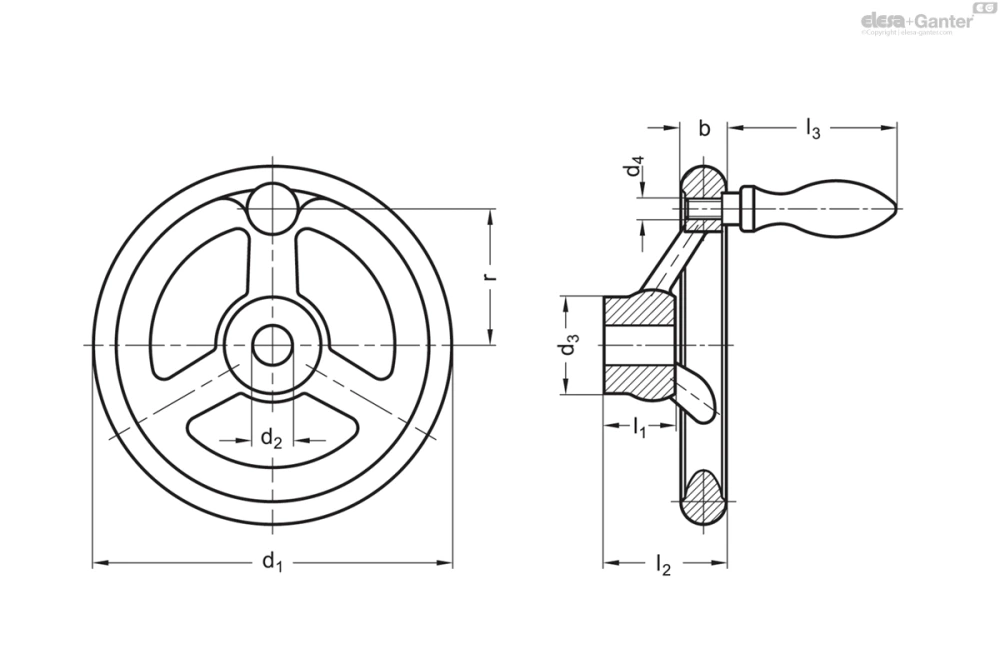

Схемы
GN 950.1-B
Таблица моделей — Маховики
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 950.1-GG-125-B14-A | 125 | 14 | 16 | 34 | - | 26 | 45 | 65 | - | - | 3 | 750 | |
| GN 950.1-GG-125-B14-D | 125 | 14 | 16 | 34 | M 8 | 26 | 45 | 65 | 47 | 20 | 3 | 886 | |
| GN 950.1-GG-160-B16-A | 160 | 16 | 18 | 45 | - | 32 | 52 | 80 | - | - | 3 | 1300 | |
| GN 950.1-GG-160-B16-D | 160 | 16 | 18 | 45 | M 10 | 32 | 52 | 80 | 62 | 25 | 3 | 1487 | |
| GN 950.1-GG-200-B20-A | 200 | 20 | 22 | 50 | - | 38 | 59 | 80 | - | - | 3 | 2320 | |
| GN 950.1-GG-200-B20-D | 200 | 20 | 22 | 50 | M 10 | 38 | 59 | 80 | 80 | 25 | 3 | 2515 | |
| GN 950.1-GG-250-B24-A | 250 | 24 | 26 | 56 | - | 44 | 66 | 102 | - | - | 5 | 4000 | |
| GN 950.1-GG-250-B24-D | 250 | 24 | 26 | 56 | M 12 | 44 | 66 | 102 | 101 | 32 | 5 | 4400 |
Характеристики
Коды отверстий
- Вариант исполнения B: без шпоночного паза
- Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9
Типы
- Тип A: без ручки
- Тип D: с вращающейся ручкой
Чугун GG
- Механически обработанная втулка
- Полированный и обточенный обод
- Допуск концентричности и осевого биения < 0,4
- Ручки
- Оцинкованная сталь, с голубой пассивацией
Информация
Помимо маховиков, соответствующих стандартам DIN, доступны также маховики GN 950.1 с диаметром d1 = 180 и в варианте D с вращающейся рукояткой.
Маховики GN 950.1 имеют удлиненную ступицу большего диаметра, позволяющую увеличить диаметр отверстий и расстояние между ободом колеса и установочной поверхностью.
Аксессуары
- GN 184 Потайные шайбы GN 184 (для осевой фиксации)
Техническая информация
- Шпоночный паз P9 DIN 6885-1
- Основные допуски по стандартам ISO
- Перекрёстные отверстия GN 110
