Серия GN 949
GN 949-D
Маховики
Нержавеющая сталь
С вращающейся ручкой
Исполнения серии GN 949
Изображения
Схемы

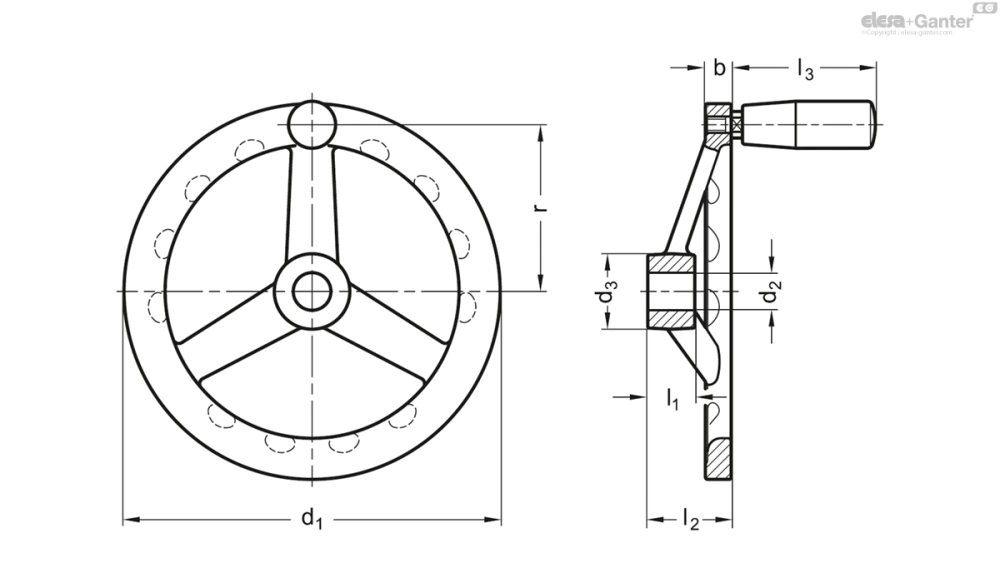

GN 949-D
Таблица моделей — Маховики
| Артикул |
|
|
|
|
|
|
|
|
|
Количество спиц |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 949-100-B10-D | 100 | 10 | 7 | 20 | 15 | 27.5 | 45 | 44 | 18 | 3 | 255 | |
| GN 949-100-K10-D | 100 | 10 | 7 | 20 | 15 | 27.5 | 45 | 44 | 18 | 3 | 255 | |
| GN 949-100-B12-D | 100 | 12 | 7 | 20 | 15 | 27.5 | 45 | 44 | 18 | 3 | 240 | |
| GN 949-100-K12-D | 100 | 12 | 7 | 20 | 15 | 27.5 | 45 | 44 | 18 | 3 | 240 | |
| GN 949-125-B12-D | 125 | 12 | 9 | 24 | 16 | 28.5 | 55 | 55 | 21 | 3 | 440 | |
| GN 949-125-K12-D | 125 | 12 | 9 | 24 | 16 | 28.5 | 55 | 55 | 21 | 3 | 440 | |
| GN 949-125-B14-D | 125 | 14 | 9 | 24 | 16 | 28.5 | 55 | 55 | 21 | 3 | 440 | |
| GN 949-125-K14-D | 125 | 14 | 9 | 24 | 16 | 28.5 | 55 | 55 | 21 | 3 | 440 | |
| GN 949-140-B14-D | 140 | 14 | 10 | 28 | 18 | 30.5 | 70.5 | 62 | 23 | 3 | 700 | |
| GN 949-140-K14-D | 140 | 14 | 10 | 28 | 18 | 30.5 | 70.5 | 62 | 23 | 3 | 700 | |
| GN 949-140-B16-D | 140 | 16 | 10 | 28 | 18 | 30.5 | 70.5 | 62 | 23 | 3 | 680 | |
| GN 949-140-K16-D | 140 | 16 | 10 | 28 | 18 | 30.5 | 70.5 | 62 | 23 | 3 | 680 | |
| GN 949-160-B14-D | 160 | 14 | 11 | 31 | 20 | 35.5 | 70.5 | 71 | 23 | 3 | 920 | |
| GN 949-160-K14-D | 160 | 14 | 11 | 31 | 20 | 35.5 | 70.5 | 71 | 23 | 3 | 920 | |
| GN 949-160-B16-D | 160 | 16 | 11 | 31 | 20 | 35.5 | 70.5 | 71 | 23 | 3 | 900 | |
| GN 949-160-K16-D | 160 | 16 | 11 | 31 | 20 | 35.5 | 70.5 | 71 | 23 | 3 | 900 | |
| GN 949-200-B18-D | 200 | 18 | 14 | 36 | 23 | 39 | 70.5 | 90 | 23 | 3 | 1544 | |
| GN 949-200-K18-D | 200 | 18 | 14 | 36 | 23 | 39 | 70.5 | 90 | 23 | 3 | 1544 | |
| GN 949-200-B20-D | 200 | 20 | 14 | 36 | 23 | 39 | 70.5 | 90 | 23 | 3 | 1495 | |
| GN 949-200-K20-D | 200 | 20 | 14 | 36 | 23 | 39 | 70.5 | 90 | 23 | 3 | 1495 |
Характеристики
Коды отверстий
- Вариант исполнения B: без шпоночного паза
- Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9
Типы
- Тип A: без ручки
- Тип D: с вращающейся ручкой
Корпус маховика
Закаленная нержавеющая сталь AISI CF-8
- Механически обработанная втулка
- Обточенный обод
- Матовая отделка, дробеструйная обработка
Вращающаяся ручка
Пластик, фенольный полимер (PF)
- Чёрный цвет, глянцевая отделка
- Шпиндель
- Нержавеющая сталь AISI 304
Информация
Дизайн маховика GN 949 выполнен в соответствии с гигиеническими стандартами.
Вращающиеся ручки выполнены из дюропласта, обеспечивающего хорошую устойчивость к воздействию химических веществ.
Принадлежности
- GN 184.5 Потайные шайбы (для осевой фиксации)
Техническая информация
- Шпоночный паз P9 DIN 6885
- Перекрёстные отверстия GN 110
- Основные допуски по стандартам ISO
- Характеристики нержавеющей стали
