Серия GN 924

GN 924-R

Маховички со спицами

Алюминий, пластиковое покрытие

С вращающейся ручкой

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). __logo__reddot__
Таблица (PDF)

Исполнения серии GN 924

GN 924-A

GN 924-A

Маховички со спицами

Алюминий, пластиковое покрытие
GN 924-R

GN 924-R

Маховички со спицами

Алюминий, пластиковое покрытие

Изображения

GN 924-R — Маховички со спицами GN 924-R — Маховички со спицами GN 924-R — Маховички со спицами GN 924-R — Маховички со спицами

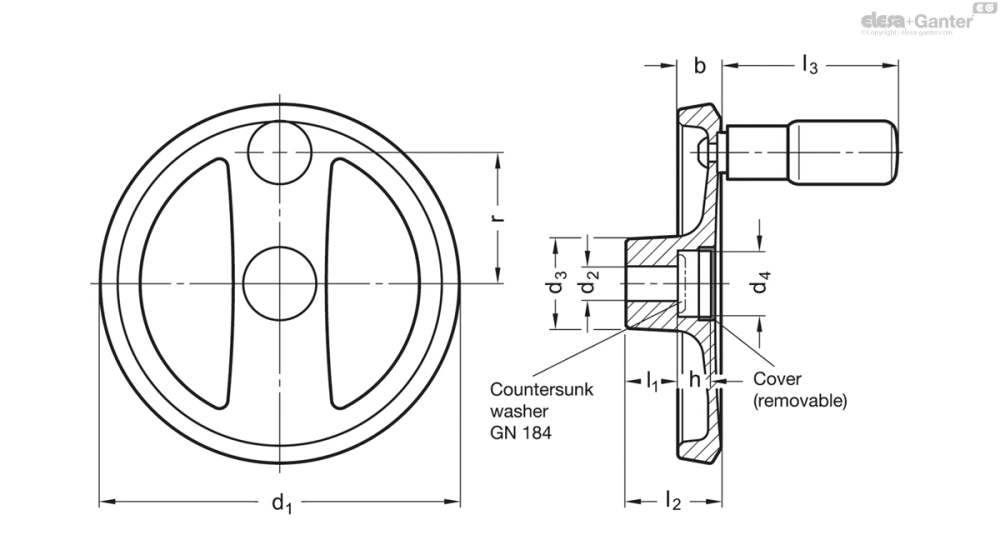

Схемы

Схема GN 924-R

GN 924-R

Таблица моделей — Маховички со спицами

Артикул
В корзину
GN 924-125-B12-R-SW 125 12 31 23 15 11 18 33.5 61.5 45.5 22 GN 184-20 350
GN 924-125-B12-R-SR 125 12 31 23 15 11 18 33.5 61.5 45.5 22 GN 184-20 350
GN 924-125-K12-R-SW 125 12 31 23 15 11 18 33.5 61.5 45.5 22 GN 184-20 340
GN 924-125-K12-R-SR 125 12 31 23 15 11 18 33.5 61.5 45.5 22 GN 184-20 340
GN 924-125-B14-R-SW 125 14 31 23 15 11 18 33.5 61.5 45.5 22 GN 184-20 290
GN 924-125-B14-R-SR 125 14 31 23 15 11 18 33.5 61.5 45.5 22 GN 184-20 290
GN 924-125-K14-R-SW 125 14 31 23 15 11 18 33.5 61.5 45.5 22 GN 184-20 380
GN 924-125-K14-R-SR 125 14 31 23 15 11 18 33.5 61.5 45.5 22 GN 184-20 380
GN 924-140-B14-R-SW 140 14 36 28.5 16.5 13 19 36.5 76.5 52 24 GN 184-25 460
GN 924-140-B14-R-SR 140 14 36 28.5 16.5 13 19 36.5 76.5 52 24 GN 184-25 460
GN 924-140-K14-R-SW 140 14 36 28.5 16.5 13 19 36.5 76.5 52 24 GN 184-25 420
GN 924-140-K14-R-SR 140 14 36 28.5 16.5 13 19 36.5 76.5 52 24 GN 184-25 420
GN 924-140-B16-R-SW 140 16 36 28.5 16.5 13 19 36.5 76.5 52 24 GN 184-25 440
GN 924-140-B16-R-SR 140 16 36 28.5 16.5 13 19 36.5 76.5 52 24 GN 184-25 440
GN 924-140-K16-R-SW 140 16 36 28.5 16.5 13 19 36.5 76.5 52 24 GN 184-25 440
GN 924-140-K16-R-SR 140 16 36 28.5 16.5 13 19 36.5 76.5 52 24 GN 184-25 440
GN 924-160-B14-R-SW 160 14 36 28.5 18 14.5 20 39.5 76.5 61 24 GN 184-25 560
GN 924-160-B14-R-SR 160 14 36 28.5 18 14.5 20 39.5 76.5 61 24 GN 184-25 560
GN 924-160-K14-R-SW 160 14 36 28.5 18 14.5 20 39.5 76.5 61 24 GN 184-25 500
GN 924-160-K14-R-SR 160 14 36 28.5 18 14.5 20 39.5 76.5 61 24 GN 184-25 500
GN 924-160-B16-R-SW 160 16 36 28.5 18 14.5 20 39.5 76.5 61 24 GN 184-25 560
GN 924-160-B16-R-SR 160 16 36 28.5 18 14.5 20 39.5 76.5 61 24 GN 184-25 560
GN 924-160-K16-R-SW 160 16 36 28.5 18 14.5 20 39.5 76.5 61 24 GN 184-25 560
GN 924-160-K16-R-SR 160 16 36 28.5 18 14.5 20 39.5 76.5 61 24 GN 184-25 560
GN 924-200-B18-R-SW 200 18 42 36 20.5 16 24 45.5 85 77.5 25 GN 184-32 875
GN 924-200-B18-R-SR 200 18 42 36 20.5 16 24 45.5 85 77.5 25 GN 184-32 875
GN 924-200-K18-R-SW 200 18 42 36 20.5 16 24 45.5 85 77.5 25 GN 184-32 860
GN 924-200-K18-R-SR 200 18 42 36 20.5 16 24 45.5 85 77.5 25 GN 184-32 860
GN 924-200-B20-R-SW 200 20 42 36 20.5 16 24 45.5 85 77.5 25 GN 184-32 860
GN 924-200-B20-R-SR 200 20 42 36 20.5 16 24 45.5 85 77.5 25 GN 184-32 860
GN 924-200-K20-R-SW 200 20 42 36 20.5 16 24 45.5 85 77.5 25 GN 184-32 880
GN 924-200-K20-R-SR 200 20 42 36 20.5 16 24 45.5 85 77.5 25 GN 184-32 880
3D-модель Технические данные (PDF)

Характеристики

Коды отверстий

  • Вариант исполнения B: без шпоночного паза
  • Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9

Типы

  • Тип A: без ручки
  • Тип R: с вращающейся ручкой

Корпус маховика

Литьё алюминия под давлением

  • Механически обработанная втулка
  • Обточенный обод
  • Радиальное и осевое биение < 0,4
  • С пластиковым покрытием
  • черный цвет, RAL 9005, текстурированная отделка SW
  • серебристый цвет, RAL 9006, текстурированная отделка SR

Заглушка

Пластиковый полиамид (PA)

Положение вставки

Вращающаяся ручка  GN 798.2 GN-798.2  (см. стр.  )

Пластиковый полиамид (PA)

  • Чёрный цвет, матовая отделка
  • Стальной шпиндель
  • Оцинкованный, синий пассивированный

Информация

Маховики со спицами GN 924 отличаются современным дизайном.

Съёмная пластиковая крышка скрывает крепёжные элементы, такие как потайные шайбы и выступающие или утопленные валы.

Аксессуары

  • GN 184 Потайные шайбы

Техническая информация

Вопрос о продукции

Спросите о серии GN 924-R — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов
