Серия GN 923

GN 923-A

Дисковые маховики

Алюминий, пластиковое покрытие

Без ручки

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). __logo__reddot__
Таблица (PDF)

Исполнения серии GN 923

GN 923-A

GN 923-A

Дисковые маховики

Алюминий, пластиковое покрытие
GN 923-R

GN 923-R

Дисковые маховики

Алюминий, пластиковое покрытие

Изображения

GN 923-A — Дисковые маховики GN 923-A — Дисковые маховики GN 923-A — Дисковые маховики

Схемы

Схема GN 923-A

GN 923-A

Таблица моделей — Дисковые маховики

Артикул
В корзину
GN 923-50-B6-A-SW 50 6 20 13 13 7 16 26 20 16 - 13 GN 184-12 66
GN 923-50-B6-A-SR 50 6 20 13 13 7 16 26 20 16 - 13 GN 184-12 66
GN 923-50-K6-A-SW 50 6 20 13 13 7 16 26 20 16 - 13 GN 184-12 66
GN 923-50-K6-A-SR 50 6 20 13 13 7 16 26 20 16 - 13 GN 184-12 66
GN 923-50-B8-A-SW 50 8 20 13 13 7 16 26 20 16 - 13 GN 184-12 65
GN 923-50-B8-A-SR 50 8 20 13 13 7 16 26 20 16 - 13 GN 184-12 65
GN 923-50-K8-A-SW 50 8 20 13 13 7 16 26 20 16 - 13 GN 184-12 65
GN 923-50-K8-A-SR 50 8 20 13 13 7 16 26 20 16 - 13 GN 184-12 65
GN 923-63-B8-A-SW 63 8 23 17 13 7 16 26 20 20.5 - 13 GN 184-16 103
GN 923-63-B8-A-SR 63 8 23 17 13 7 16 26 20 20.5 - 13 GN 184-16 103
GN 923-63-K8-A-SW 63 8 23 17 13 7 16 26 20 20.5 - 13 GN 184-16 103
GN 923-63-K8-A-SR 63 8 23 17 13 7 16 26 20 20.5 - 13 GN 184-16 103
GN 923-63-B10-A-SW 63 10 23 17 13 7 16 26 20 20.5 - 13 GN 184-16 102
GN 923-63-B10-A-SR 63 10 23 17 13 7 16 26 20 20.5 - 13 GN 184-16 102
GN 923-63-K10-A-SW 63 10 23 17 13 7 16 26 20 20.5 - 13 GN 184-16 102
GN 923-63-K10-A-SR 63 10 23 17 13 7 16 26 20 20.5 - 13 GN 184-16 102
GN 923-80-B10-A-SW 80 10 26 17 13 7 16 26 43.5 27.5 16 - GN 184-16 101
GN 923-80-B10-A-SR 80 10 26 17 13 7 16 26 43.5 27.5 16 - GN 184-16 101
GN 923-80-K10-A-SW 80 10 26 17 13 7 16 26 43.5 27.5 16 - GN 184-16 101
GN 923-80-K10-A-SR 80 10 26 17 13 7 16 26 43.5 27.5 16 - GN 184-16 101
GN 923-80-B12-A-SW 80 12 26 17 13 7 16 26 43.5 27.5 16 - GN 184-16 100
GN 923-80-B12-A-SR 80 12 26 17 13 7 16 26 43.5 27.5 16 - GN 184-16 100
GN 923-80-K12-A-SW 80 12 26 17 13 7 16 26 43.5 27.5 16 - GN 184-16 100
GN 923-80-K12-A-SR 80 12 26 17 13 7 16 26 43.5 27.5 16 - GN 184-16 100
GN 923-100-B10-A-SW 100 10 28 22 14 9.5 17 30 58 36 18 - GN 184-20 153
GN 923-100-B10-A-SR 100 10 28 22 14 9.5 17 30 58 36 18 - GN 184-20 153
GN 923-100-K10-A-SW 100 10 28 22 14 9.5 17 30 58 36 18 - GN 184-20 153
GN 923-100-K10-A-SR 100 10 28 22 14 9.5 17 30 58 36 18 - GN 184-20 153
GN 923-100-B12-A-SW 100 12 28 22 14 9.5 17 30 58 36 18 - GN 184-20 150
GN 923-100-B12-A-SR 100 12 28 22 14 9.5 17 30 58 36 18 - GN 184-20 150
GN 923-100-K12-A-SW 100 12 28 22 14 9.5 17 30 58 36 18 - GN 184-20 150
GN 923-100-K12-A-SR 100 12 28 22 14 9.5 17 30 58 36 18 - GN 184-20 150
GN 923-125-B12-A-SW 125 12 31 22 15 11 18 33 61 45.5 22 - GN 184-20 253
GN 923-125-B12-A-SR 125 12 31 22 15 11 18 33 61 45.5 22 - GN 184-20 253
GN 923-125-K12-A-SW 125 12 31 22 15 11 18 33 61 45.5 22 - GN 184-20 253
GN 923-125-K12-A-SR 125 12 31 22 15 11 18 33 61 45.5 22 - GN 184-20 253
GN 923-125-B14-A-SW 125 14 31 22 15 11 18 33 61 45.5 22 - GN 184-20 261
GN 923-125-B14-A-SR 125 14 31 22 15 11 18 33 61 45.5 22 - GN 184-20 261
GN 923-125-K14-A-SW 125 14 31 22 15 11 18 33 61 45.5 22 - GN 184-20 261
GN 923-125-K14-A-SR 125 14 31 22 15 11 18 33 61 45.5 22 - GN 184-20 261
GN 923-140-B14-A-SW 140 14 36 28.5 16.5 13 19 36 76 52 24 - GN 184-25 338
GN 923-140-B14-A-SR 140 14 36 28.5 16.5 13 19 36 76 52 24 - GN 184-25 338
GN 923-140-K14-A-SW 140 14 36 28.5 16.5 13 19 36 76 52 24 - GN 184-25 338
GN 923-140-K14-A-SR 140 14 36 28.5 16.5 13 19 36 76 52 24 - GN 184-25 338
GN 923-140-B16-A-SW 140 16 36 28.5 16.5 13 19 36 76 52 24 - GN 184-25 333
GN 923-140-B16-A-SR 140 16 36 28.5 16.5 13 19 36 76 52 24 - GN 184-25 333
GN 923-140-K16-A-SW 140 16 36 28.5 16.5 13 19 36 76 52 24 - GN 184-25 333
GN 923-140-K16-A-SR 140 16 36 28.5 16.5 13 19 36 76 52 24 - GN 184-25 333
GN 923-160-B14-A-SW 160 14 36 28.5 18 14.5 20 39 76 61 24 - GN 184-25 432
GN 923-160-B14-A-SR 160 14 36 28.5 18 14.5 20 39 76 61 24 - GN 184-25 432
GN 923-160-K14-A-SW 160 14 36 28.5 18 14.5 20 39 76 61 24 - GN 184-25 432
GN 923-160-K14-A-SR 160 14 36 28.5 18 14.5 20 39 76 61 24 - GN 184-25 432
GN 923-160-B16-A-SW 160 16 36 28.5 18 14.5 20 39 76 61 24 - GN 184-25 450
GN 923-160-B16-A-SR 160 16 36 28.5 18 14.5 20 39 76 61 24 - GN 184-25 450
GN 923-160-K16-A-SW 160 16 36 28.5 18 14.5 20 39 76 61 24 - GN 184-25 450
GN 923-160-K16-A-SR 160 16 36 28.5 18 14.5 20 39 76 61 24 - GN 184-25 450
GN 923-200-B18-A-SW 200 18 42 36 20.5 16 24 45 85 77.5 25 - GN 184-32 780
GN 923-200-B18-A-SR 200 18 42 36 20.5 16 24 45 85 77.5 25 - GN 184-32 780
GN 923-200-K18-A-SW 200 18 42 36 20.5 16 24 45 85 77.5 25 - GN 184-32 780
GN 923-200-K18-A-SR 200 18 42 36 20.5 16 24 45 85 77.5 25 - GN 184-32 780
GN 923-200-B20-A-SW 200 20 42 36 20.5 16 24 45 85 77.5 25 - GN 184-32 765
GN 923-200-B20-A-SR 200 20 42 36 20.5 16 24 45 85 77.5 25 - GN 184-32 765
GN 923-200-K20-A-SW 200 20 42 36 20.5 16 24 45 85 77.5 25 - GN 184-32 765
GN 923-200-K20-A-SR 200 20 42 36 20.5 16 24 45 85 77.5 25 - GN 184-32 765
3D-модель Технические данные (PDF)

Характеристики

Коды отверстий

  • Вариант исполнения B: без шпоночного паза
  • Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9

Типы

  • Тип A: без ручки
  • Тип R: с вращающейся ручкой

Корпус маховика

Литьё алюминия под давлением

  • Механически обработанная втулка
  • Обточенный обод
  • Радиальное и осевое биение < 0,4
  • С пластиковым покрытием
  • черный цвет, RAL 9005, текстурированная отделка SW
  • серебристый цвет, RAL 9006, текстурированная отделка SR

Заглушка

Пластиковый полиамид (PA)

Положение вставки

Вращающаяся ручка  GN 798.2 GN-798.2  (см. стр.  )

Пластиковый полиамид (PA)

  • Чёрный цвет, матовая отделка
  • Стальной шпиндель
  • Оцинкованный, синий пассивированный

Вращающиеся цилиндрические ручки GN 599.5

Пластиковый полиамид (PA)

  • Чёрный цвет, матовая отделка
  • Шпиндель, нержавеющая сталь AISI 303

Информация

Дисковые маховики GN 923 отличаются современным дизайном.

Съёмная пластиковая крышка скрывает крепёжные элементы, такие как потайные шайбы и выступающие или утопленные валы.

Аксессуары

  • GN 184Потайные шайбы

Техническая информация

Вопрос о продукции

Спросите о серии GN 923-A — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

DIN 3670-B — Дисковые маховики

DIN 3670-B

Дисковые маховики

Алюминий

без шпоночного паза
DIN 3670-K — Дисковые маховики

DIN 3670-K

Дисковые маховики

Алюминий

со шпоночным пазом DIN 6885-1 P9
ECB.D — Крышки

ECB.D

Крышки

для VDS., технополимер

Крышки
GN 000.4 — Соединительные втулки

GN 000.4

Соединительные втулки

Сталь, для защитных маховиков, с подшипниками скольжения

Соединительные втулки
GN 000.5 — Соединительные втулки

GN 000.5

Соединительные втулки

Сталь, для предохранительных маховиков, с игольчатыми подшипниками

Соединительные втулки
GN 321-B — Дисковые маховики

GN 321-B

Дисковые маховики

Алюминий, гладкий, полированный обод

Без шпоночного паза
GN 321-K — Дисковые маховики

GN 321-K

Дисковые маховики

Алюминий, гладкий, полированный обод

Со шпоночным пазом DIN 6885-1 P9
GN 321.4-A — Предохранительные маховики

GN 321.4-A

Предохранительные маховики

Алюминий, с подшипником скольжения

Без ручки

Артикул модели

GN 923-A — Дисковые маховики

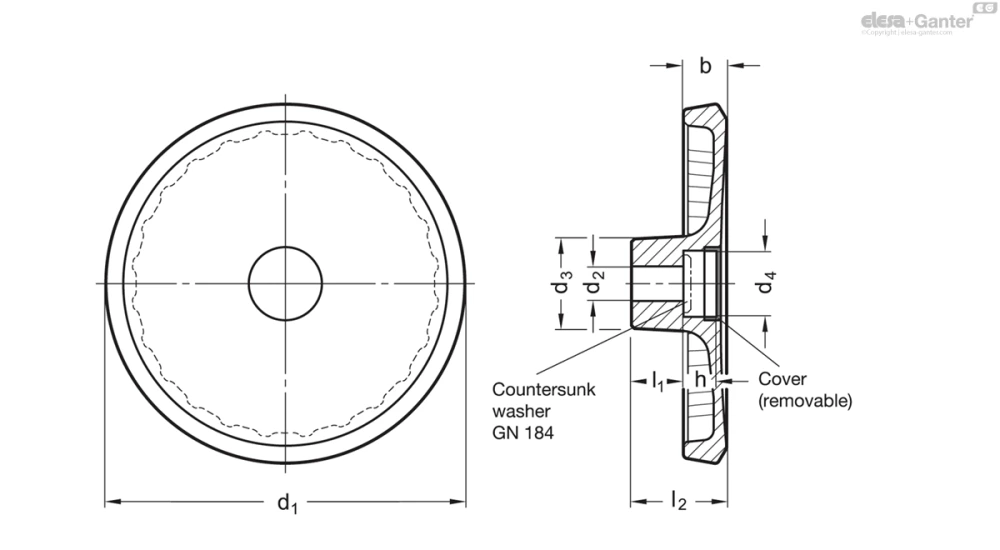

Чертёж GN 923-A
