Серия GN 923.3
GN 923.3-B
Маховики с откидной ручкой
Алюминий, ручка с фиксацией
Без шпоночного паза
Исполнения серии GN 923.3
Изображения
Схемы

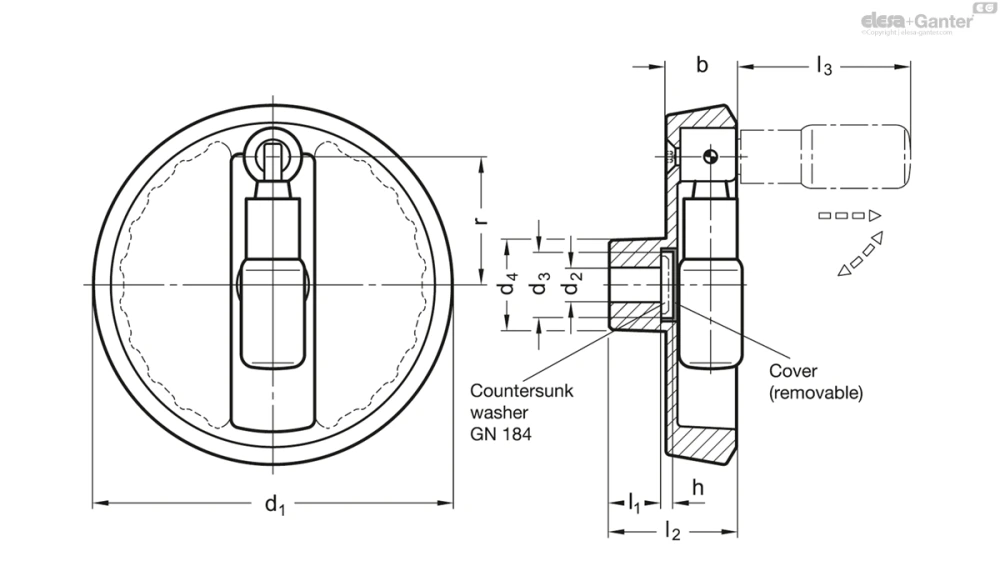

GN 923.3-B
Таблица моделей — Маховики с откидной ручкой
| Артикул |
|
|
|
|
|
h |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 923.3-100-B10-R-SW | 100 | 10 | 20 | 18 | 28 | 4 | 17 | 39 | 56.5 | 35 | 18 | GN 184-16 | 252 | |
| GN 923.3-100-B10-R-SR | 100 | 10 | 20 | 18 | 28 | 4 | 17 | 39 | 56.5 | 35 | 18 | GN 184-16 | 252 | |
| GN 923.3-100-B12-R-SW | 100 | 12 | 20 | 18 | 28 | 4 | 17 | 39 | 56.5 | 35 | 18 | GN 184-16 | 244 | |
| GN 923.3-100-B12-R-SR | 100 | 12 | 20 | 18 | 28 | 4 | 17 | 39 | 56.5 | 35 | 18 | GN 184-16 | 244 | |
| GN 923.3-125-B12-R-SW | 125 | 12 | 24.5 | 23 | 31 | 4 | 18 | 45 | 60.5 | 44.5 | 22 | GN 184-22 | 436 | |
| GN 923.3-125-B12-R-SR | 125 | 12 | 24.5 | 23 | 31 | 4 | 18 | 45 | 60.5 | 44.5 | 22 | GN 184-22 | 436 | |
| GN 923.3-125-B14-R-SW | 125 | 14 | 24.5 | 23 | 31 | 4 | 18 | 45 | 60.5 | 44.5 | 22 | GN 184-22 | 440 | |
| GN 923.3-125-B14-R-SR | 125 | 14 | 24.5 | 23 | 31 | 4 | 18 | 45 | 60.5 | 44.5 | 22 | GN 184-22 | 440 | |
| GN 923.3-140-B14-R-SW | 140 | 14 | 26 | 23 | 36 | 4 | 19 | 47 | 75.5 | 52 | 24 | GN 184-22 | 590 | |
| GN 923.3-140-B14-R-SR | 140 | 14 | 26 | 23 | 36 | 4 | 19 | 47 | 75.5 | 52 | 24 | GN 184-22 | 590 | |
| GN 923.3-140-B16-R-SW | 140 | 16 | 26 | 23 | 36 | 4 | 19 | 47 | 75.5 | 52 | 24 | GN 184-22 | 604 | |
| GN 923.3-140-B16-R-SR | 140 | 16 | 26 | 23 | 36 | 4 | 19 | 47 | 75.5 | 52 | 24 | GN 184-22 | 604 | |
| GN 923.3-160-B14-R-SW | 160 | 14 | 26 | 23 | 36 | 4 | 20 | 48 | 75.5 | 61 | 24 | GN 184-22 | 740 | |
| GN 923.3-160-B14-R-SR | 160 | 14 | 26 | 23 | 36 | 4 | 20 | 48 | 75.5 | 61 | 24 | GN 184-22 | 740 | |
| GN 923.3-160-B16-R-SW | 160 | 16 | 26 | 23 | 36 | 4 | 20 | 48 | 75.5 | 61 | 24 | GN 184-22 | 730 | |
| GN 923.3-160-B16-R-SR | 160 | 16 | 26 | 23 | 36 | 4 | 20 | 48 | 75.5 | 61 | 24 | GN 184-22 | 730 | |
| GN 923.3-200-B18-R-SW | 200 | 18 | 27 | 23 | 42 | 4 | 24 | 53 | 85.5 | 80.5 | 25 | GN 184-22 | 1080 | |
| GN 923.3-200-B18-R-SR | 200 | 18 | 27 | 23 | 42 | 4 | 24 | 53 | 85.5 | 80.5 | 25 | GN 184-22 | 1080 | |
| GN 923.3-200-B20-R-SW | 200 | 20 | 27 | 23 | 42 | 4 | 24 | 53 | 85.5 | 80.5 | 25 | GN 184-22 | 921 | |
| GN 923.3-200-B20-R-SR | 200 | 20 | 27 | 23 | 42 | 4 | 24 | 53 | 85.5 | 80.5 | 25 | GN 184-22 | 921 |
Характеристики
Коды отверстий
- Вариант исполнения B: без шпоночного паза
- Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9
Тип
- Тип R: с вращающейся откидной ручкой
Корпус маховика
Литьё алюминия под давлением
- Механически обработанная втулка
- Обточенный обод
- Радиальное и осевое биение обода < 0,4
- С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- Серебристый цвет, RAL 9006, текстурированная отделка SR
Откидная ручка GN 798.3
Пластик, полиамид (PA)
- Чёрный цвет, матовая отделка
- Механизм складывания
- Сталь, чернение
Информация
Рукоятка в маховиках GN 923.3 фиксируется в коническом отверстии в рабочем положении.
Для вращения рукоятку необходимо вытащить из корпуса в осевом направлении.
Нажимная пружина удерживает ручку в обоих положениях. При раскладывании она снова автоматически блокируется.
Принадлежности
- GN 184 Потайные шайбы (для осевой фиксации)
Техническая информация
- Шпоночный паз P9 DIN 6885-1
- Перекрёстные отверстия GN 110
- Основные допуски по стандартам ISO
- Характеристики пластика
