Серия GN 900.2
GN 900.2-50-67
Соединительные комплекты X-Y
Соединительные комплекты X-Y
для регулируемых кареток GN 900
Цена и наличие — по запросу: корзина формирует заявку.
Изображения

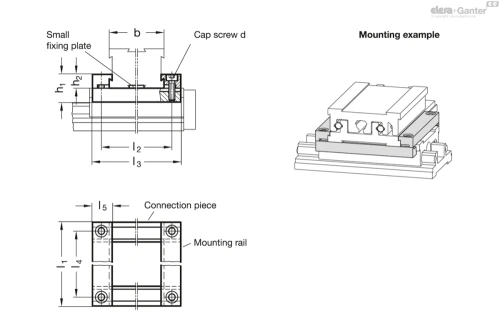

Схемы
GN 900.2-50-67
Технические характеристики — Соединительные комплекты X-Y
- b Размер скольжения
- 50
- l1
- 67
- d
- M 3
- h1
- 14
- h2
- 7
- l2
- 58
- l3
- 67
- l4
- 58
- l5
- 10
- Weight (in g)
- 49
- Вес (г)
- 49
Характеристики
Алюминий
анодированные, естественный цвет
Винты с головкой под торцевой ключ DIN 912
Нержавеющая сталь
Информация
С соединительными комплектами GN 900.2 две регулируемые каретки GN 900 могут быть скомбинированы для создания осевой конфигурации X–Y.
Эта комбинация достигается с использованием системы зажимных приспособлений, которая исключает использование каких-либо монтажных отверстий в направляющей.
Стационарное основание второй регулируемой каретки закрепляется на направляющей первого блока для образования конфигурации X-Y. Салазки на обоих блоках вместе обеспечивают движение X-Y.
Небольшая монтажная плита используется для перпендикулярного выравнивания и точной регулировки конфигурации XY-оси.
Все необходимые для комплекта детали включены в комплект поставки.
Вопрос о продукции
Спросите о модели GN 900.2-50-67 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
