Серия GN 869.1
GN 869.1-E
Неподвижные держатели
для зажимных болтов
для одного зажимного болта
Исполнения серии GN 869.1
Изображения
Схемы

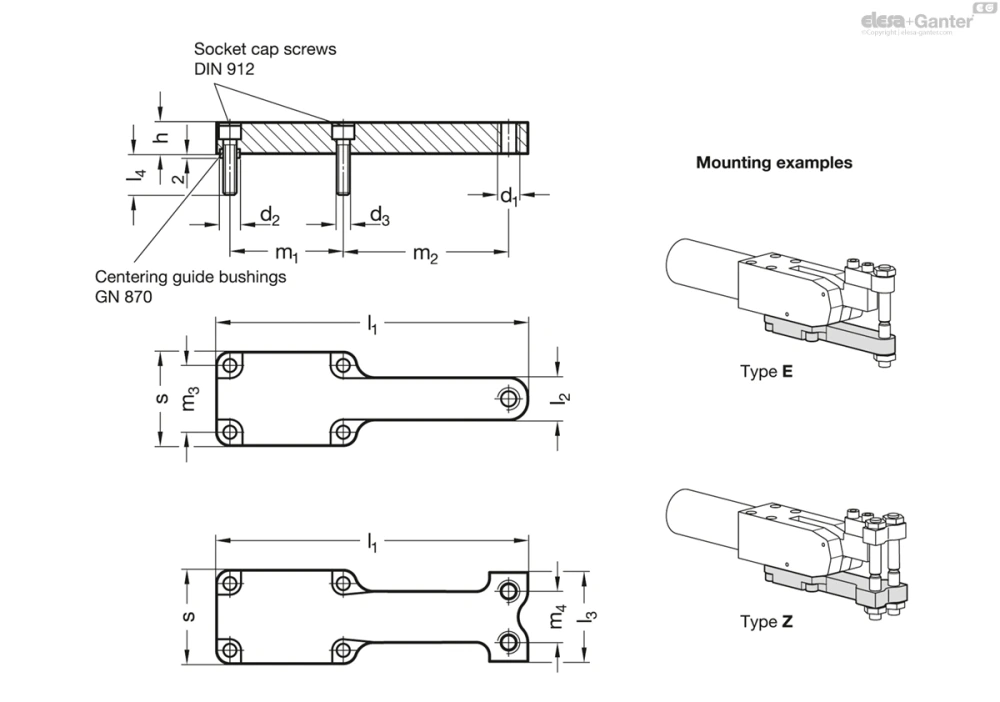

GN 869.1-E
Таблица моделей — Неподвижные держатели
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 869.1-32-E-NC | 20 | 32 | M 8 | 7 | M 5 | 10 | 98.5 | 15 | 8 | 34 | 53 | 22 | 130 | |
| GN 869.1-42-E-NC | 32 | 42 | M 10 | 9 | M 6 | 14 | 140 | 19 | 8.5 | 51 | 74.4 | 30 | 220 | |
| GN 869.1-52-E-NC | 40 | 52 | M 12 | 11 | M 8 | 16 | 168 | 22 | 12.5 | 62 | 88.5 | 37 | 380 | |
| GN 869.1-62-E-NC | 50 | 62 | M 12 | 13 | M 10 | 18 | 192.5 | 22 | 12.5 | 71.5 | 102 | 44 | 690 |
Характеристики
Типы
- Тип E: для одного зажимного болта
- Тип Z: для двух зажимных болтов
Сталь C 45
химически никелированный NC
Винт с головкой под торцевой ключ DIN 912
центрирующие направляющие втулки
Сталь, чернение
Информация
Неподвижные держатели GN 869.1 предназначены для использования с механическими зажимами GN 865 .
Неподвижные держатели для двух зажимных болтов (Тип Z) преимущественно используются в таких видах применения, где имеет важное значение абсолютно жесткий зажим детали из листовой стали. Для такой же цели GN 605 идеально подходят шариковые винты с зубчатой шаровой накладкой.
Винты с головкой и центрирующие направляющие втулки входят в комплект поставки.
Техническая информация
Вопрос о продукции
Спросите о серии GN 869.1-E — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
