Серия GN 868.1
GN 868.1-P
Держатели для захватов
Неподвижные держатели
Захваты под прямым углом к прихвату
Исполнения серии GN 868.1
Изображения

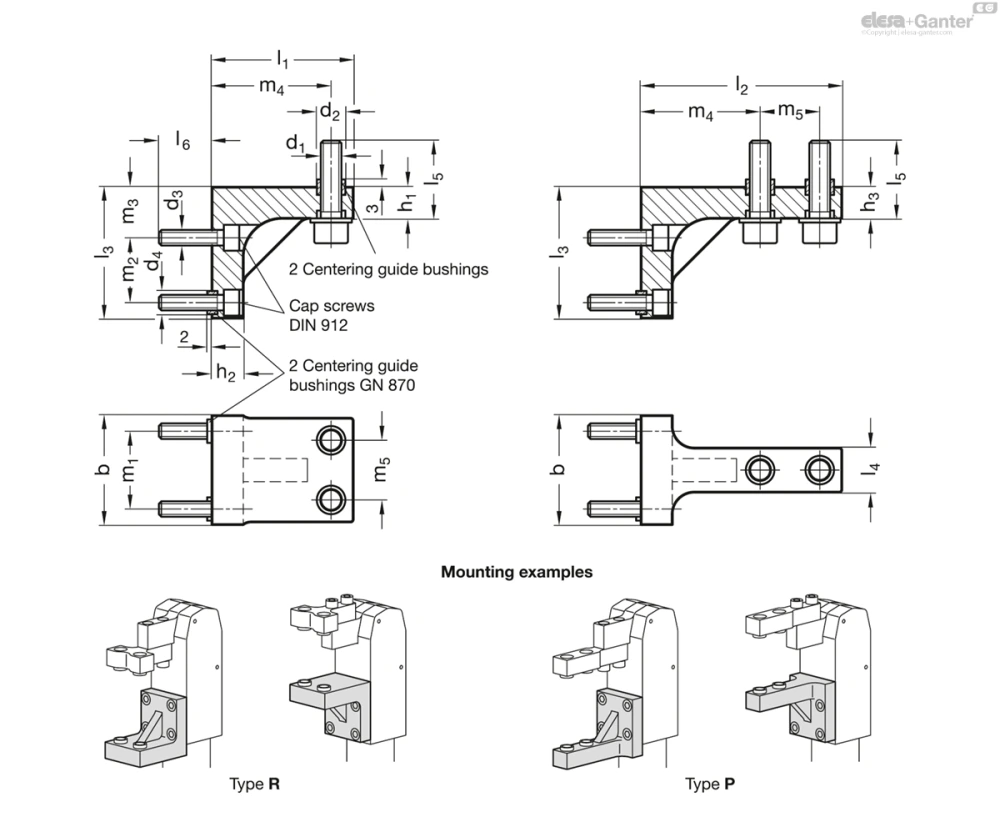

Схемы
GN 868.1-P
Таблица моделей — Держатели для захватов
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 868.1-32-P-NC | 20 | 32 | M 6 | 9 | M 5 | 7 | 10 | 55 | 37 | 13 | 18.5 | 7.5 | 22 | 17 | 15 | 31.5 | 17 | 190 | |
| GN 868.1-42-P-NC | 32 | 42 | M 8 | 11 | M 6 | 9 | 14 | 77.5 | 50.5 | 17 | 23.5 | 10 | 30 | 25 | 19.5 | 45.9 | 23 | 280 | |
| GN 868.1-52-P-NC | 40 | 52 | M 10 | 13 | M 8 | 11 | 16 | 93 | 61 | 20 | 28 | 13.5 | 37 | 30 | 25.5 | 53 | 30 | 450 | |
| GN 868.1-62-P-NC | 50 | 62 | M 10 | 13 | M 10 | 13 | 18 | 113.5 | 85.5 | 20 | 28 | 13.5 | 44 | 47 | 29 | 62.5 | 40 | 780 |
Характеристики
Типы
- Тип R: Захваты под прямым углом к прихвату
- Тип |b
bb|: Захваты под прямым углом к прихвату
Сталь C 45
химически никелированный NC
Винт с головкой под торцевой ключ DIN 912
центрирующие направляющие втулки
Сталь, чернение
Информация
Техническая информация
Вопрос о продукции
Спросите о серии GN 868.1-P — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
