Серия GN 867
GN 867-Z
Держатели для нажимных винтов
для двух зажимных болтов
для двух зажимных болтов
Исполнения серии GN 867
Изображения
Схемы

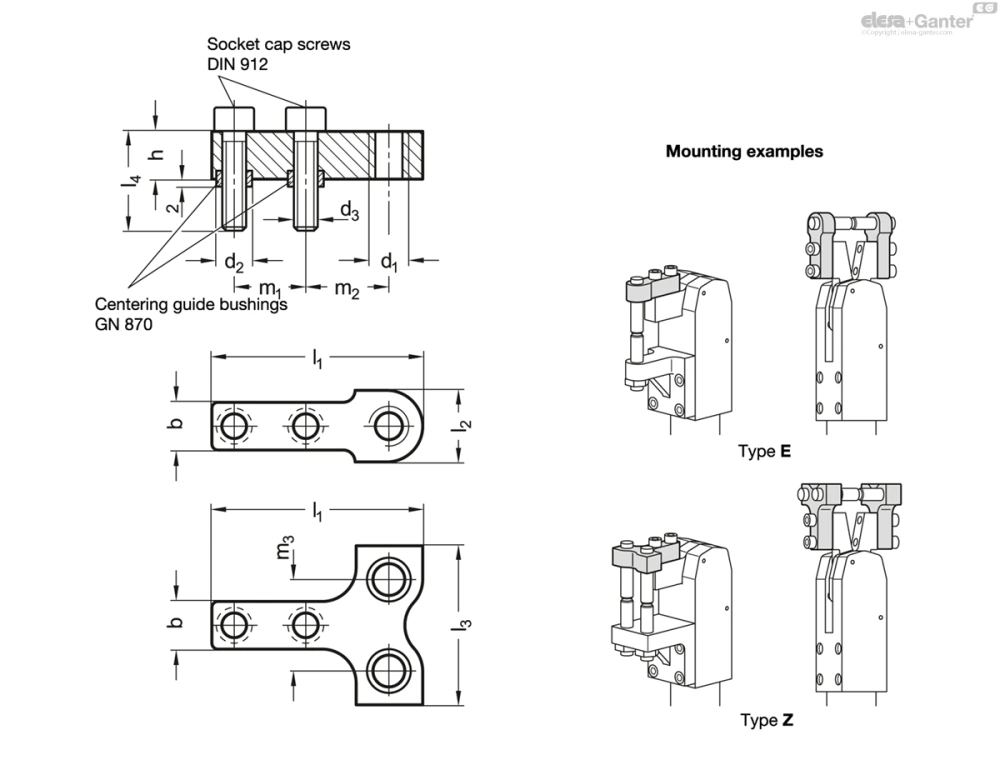

GN 867-Z
Таблица моделей — Держатели для нажимных винтов
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 867-10-M8-Z-NC | 20 | 10 | M 8 | 7 | M 5 | 10 | 37 | 30 | 19.5 | 12 | 14.5 | 17 | 30 | |
| GN 867-12-M10-Z-NC | 32 | 12 | M 10 | 9 | M 6 | 12 | 53 | 40 | 29.5 | 18 | 20.9 | 23 | 120 | |
| GN 867-16-M12-Z-NC | 40 | 16 | M 12 | 11 | M 8 | 14 | 63 | 50 | 34 | 22 | 23.5 | 30 | 180 | |
| GN 867-18-M12-Z-NC | 50 | 18 | M 12 | 13 | M 10 | 16 | 73 | 60 | 34 | 27 | 28.5 | 40 | 190 |
Характеристики
Типы
- Тип E: для одного зажимного болта
- Тип Z: для двух зажимных болтов
Сталь C 45
химически никелированный NC
Винт с головкой под торцевой ключ DIN 912
центрирующие направляющие втулки
Сталь, чернение
Информация
Держатели для зажимных болтов GN 867 подходят для использования с пневматическими зажимами GN 864 / GN 865 / GN 866.
Держатели для двух зажимных болтов (Тип Z) преимущественно используются в таких видах применения, где имеет важное значение абсолютно жесткий зажим детали из листовой стали. Для такой же цели GN 605 идеально подходят шариковые винты с зубчатой шаровой накладкой.
Винты с головкой и центрирующие направляющие втулки входят в комплект поставки.
Техническая информация
Вопрос о продукции
Спросите о серии GN 867-Z — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
