Серия GN 867.1
GN 867.1-E
Неподвижные держатели
для зажимных болтов
для одного зажимного болта
Исполнения серии GN 867.1
Изображения
Схемы

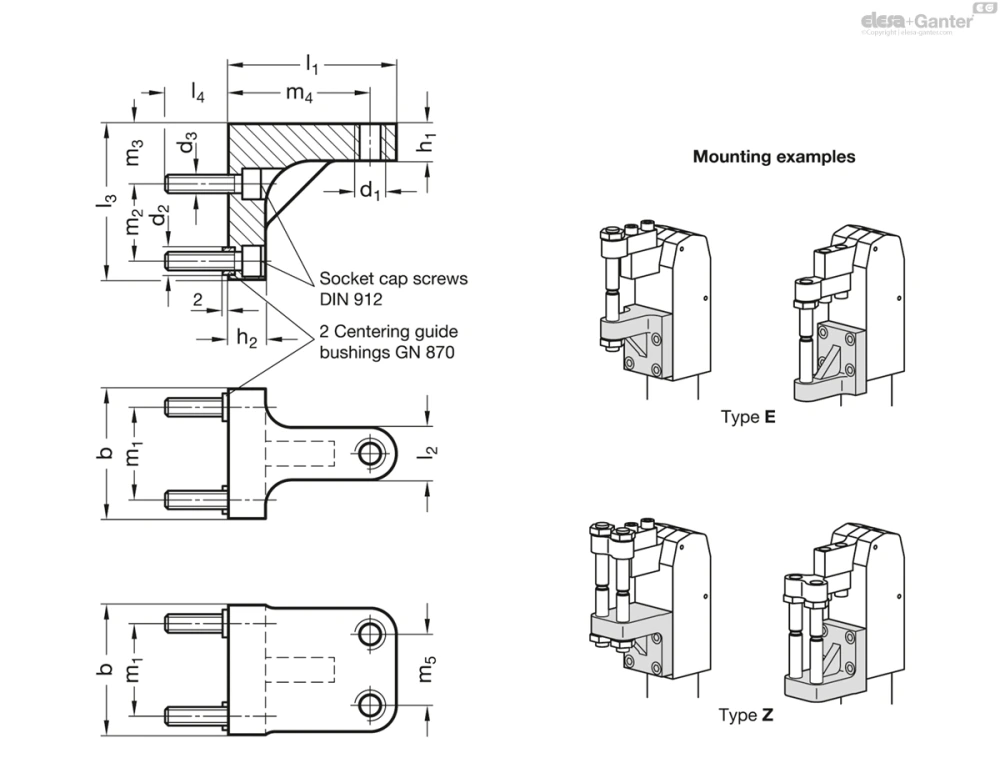

GN 867.1-E
Таблица моделей — Неподвижные держатели
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 867.1-32-M8-E-NC | 20 | 32 | M 8 | 7 | M 5 | 10 | 10 | 38 | 13 | 37 | 7.5 | 22 | 17 | 15 | 31.5 | 120 | |
| GN 867.1-42-M10-E-NC | 32 | 42 | M 10 | 9 | M 6 | 12 | 12 | 54.5 | 17 | 48.5 | 10 | 30 | 25 | 17.5 | 45.9 | 270 | |
| GN 867.1-52-M12-E-NC | 40 | 52 | M 12 | 11 | M 8 | 14 | 14 | 63 | 20 | 61 | 13.5 | 37 | 30 | 23.5 | 53 | 500 | |
| GN 867.1-62-M12-E-NC | 50 | 62 | M 12 | 13 | M 10 | 16 | 16 | 73.5 | 20 | 83.5 | 13.5 | 44 | 47 | 27 | 63.5 | 670 |
Характеристики
Типы
- Тип E: для одного зажимного болта
- Тип Z: для двух зажимных болтов
Сталь C 45
химически никелированный NC
Винт с головкой под торцевой ключ DIN 912
центрирующие направляющие втулки
Сталь, чернение
Информация
Неподвижные держатели GN 867.1 были разработаны для использования с механическими зажимами GN 864.
Неподвижные держатели с двумя зажимными болтами (Тип Z) преимущественно используются для жесткого зажима деталей из листовой стали.
Для такой же цели GN 605 идеально подходят шариковые винты с зубчатой шаровой накладкой.
Винты с головкой и центрирующие направляющие втулки входят в комплект поставки.
Техническая информация
Вопрос о продукции
Спросите о серии GN 867.1-E — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
