Серия GN 850
GN 850-ST
Шарнирно-рычажные зажимы замкового типа
Сталь / нержавеющая сталь, с натяжным действием
Сталь
Исполнения серии GN 850
Изображения
Схемы

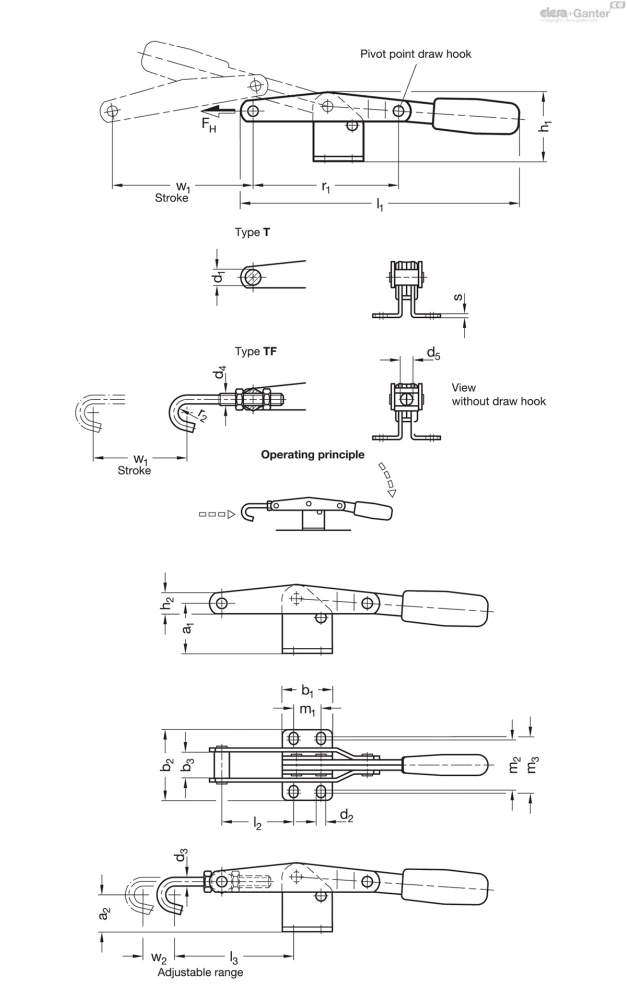

GN 850-ST
Таблица моделей — Шарнирно-рычажные зажимы замкового типа
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 850-160-T-ST | 160 | 1400 | 30 | - | 35 | 42 | 14 | 8 | 5.5 | - | - | 6.3 | 40 | 13 | 176 | 44 | - | 16 | 27.5 | 28.5 | 85 | - | 2.5 | 87 | - | 207 | |
| GN 850-160-TF-ST | 160 | 1400 | 30 | 25 | 35 | 42 | 14 | 8 | 5.5 | 5.2 | M 6 | 6.3 | 40 | 13 | 176 | 44 | 81 | 16 | 27.5 | 28.5 | 85 | 3.2 | 2.5 | 87 | 20 | 239 | |
| GN 850-220-T-ST | 220 | 2400 | 37 | - | 41 | 45 | 18 | 10 | 6.5 | - | - | 8.3 | 49 | 16 | 200 | 51 | - | 19 | 31.5 | 32.5 | 99 | - | 3 | 97 | - | 342 | |
| GN 850-220-TF-ST | 220 | 2400 | 37 | 29 | 41 | 45 | 18 | 10 | 6.5 | 7.1 | M 8 | 8.3 | 49 | 16 | 200 | 51 | 95 | 19 | 31.5 | 32.5 | 99 | 5 | 3 | 97 | 21 | 402 | |
| GN 850-320-T-ST | 320 | 3600 | 35 | - | 48 | 60 | 21 | 10 | 8.5 | - | - | 10.3 | 49 | 20 | 225 | 51 | - | 32 | 44.5 | 45.5 | 105 | - | 3 | 100 | - | 505 | |
| GN 850-320-TF-ST | 320 | 3600 | 35 | 25 | 48 | 60 | 21 | 10 | 8.5 | 8.8 | M 10 | 10.3 | 49 | 20 | 225 | 51 | 97 | 32 | 44.5 | 45.5 | 105 | 6 | 3 | 100 | 23.5 | 626 | |
| GN 850-420-T-ST | 420 | 4800 | 44 | - | 54 | 84 | 26 | 14 | 10.5 | - | - | 10.3 | 60.5 | 25 | 275 | 58 | - | 28.5 | 59.75 | 61.25 | 138 | - | 5 | 155 | - | 1070 | |
| GN 850-420-TF-ST | 420 | 4800 | 44 | 34 | 54 | 84 | 26 | 14 | 10.5 | 8.8 | M 10 | 10.3 | 60.5 | 25 | 275 | 58 | 107.5 | 28.5 | 59.75 | 61.25 | 138 | 6 | 5 | 155 | 19.5 | 1210 |
Характеристики
Типы
- Тип T: с осью натяжения
- Тип TF: с тяговым крюком
Натяжной механизм
- Сталь ST
- Детали из листового металла
- Сталь C10, пригодная для поверхностной закалки, оцинкованная, с голубой пассивацией
- Цапфы закалённые
- Опорные оси закалённые
- Нержавеющая сталь AISI 304 NI
- Подвижные части, смазанные специальной смазкой
Тяговый крюк
- Сталь St 37 для ST
- Оцинкованная, воронёная пассивированная
- Нержавеющая сталь AISI 301 для NI
Ручка
Пластик
Красный цвет, маслостойкий
Информация
Шарнирно-рычажные зажимы замкового типа GN 850 предназначены для быстрого закрывания и фиксации крышек, створок и пресс-форм.
Во время зажимания поворотное движение зажимного рычага преобразуется в осевое перемещение оси натяжения или тягового крюка и обеспечивает фиксацию по форме.
Шарнирно-рычажные зажимы замкового типа T снабжены осью натяжения, жестко закреплённой на прихвате. Тип TF имеет тяговой крюк, который можно отрегулировать в диапазоне регулировки w2. Тяговой крюк поставляется отдельно.
По запросу
- без тягового крюка (тип TFN)
Техническая информация
