Серия GN 801.1
GN 801.1
Удлинения прихвата
жесткие, для зажимов с вилочным зажимным рычагом
Удлинения прихвата
Изображения
Схемы

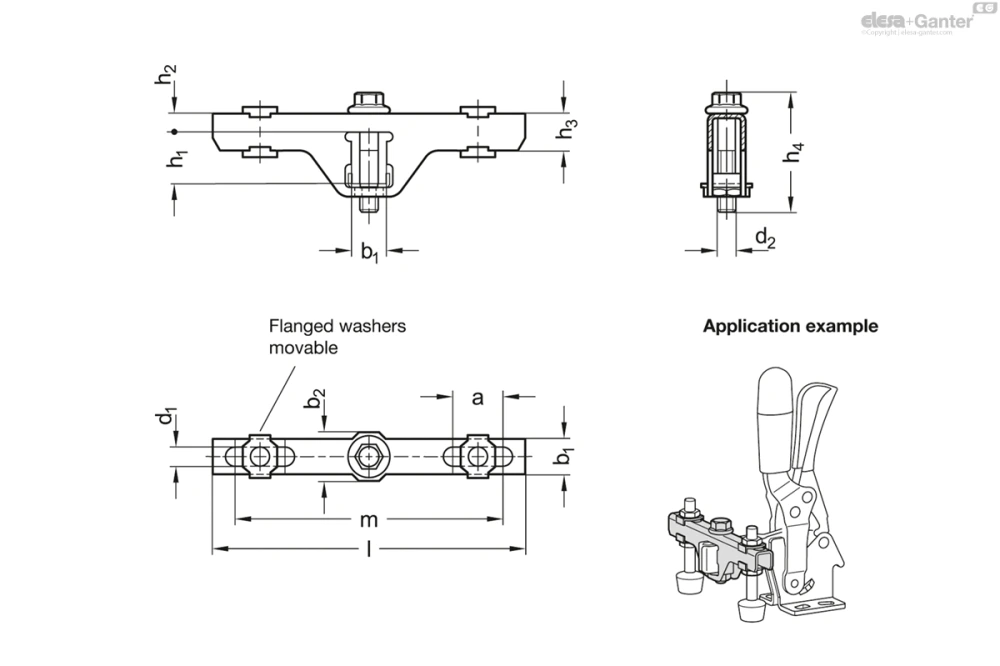

GN 801.1
Таблица моделей — Удлинения прихвата
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 801.1-85-16-ST | 85 | 16 | 25 | 11.5 | 15 | 6.2 | M 6 | 5.7 | 12 | 37 | 100 | 130 | 130 | 125 | 70 | 62 | |
| GN 801.1-100-18-ST | 100 | 18 | 30 | 14 | 18 | 8.2 | M 8 | 6.3 | 15.5 | 43 | 120 | 230 | 230 | 200 | 360 | 118 |
Характеристики
Сталь ST
гальванически оцинкована с голубой пассивацией
Информация
Удлинители прихвата GN 801.1 используются вместе с шарнирными зажимами с «вилочным прихватом» для одновременного зажима чего-либо в двух точках, например с зажимными винтами. Они устанавливаются на прихват и закрепляются в нужном положении вдоль паза.
Боковое положение нажимных винтов также можно выбрать через пазы, симметричное расположение/установка способствует сбалансированному зажиманию.
Все детали поставляются в разобранном виде. В комплект входят четыре фланцевые шайбы для крепления зажимного винта.
Вопрос о продукции
Спросите о серии GN 801.1 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
