Серия GN 708.1
GN 708.1-ST
Нажимные винты
Сталь/нержавеющая сталь, с pезина упорной подушкой
Сталь
Исполнения серии GN 708.1
Изображения

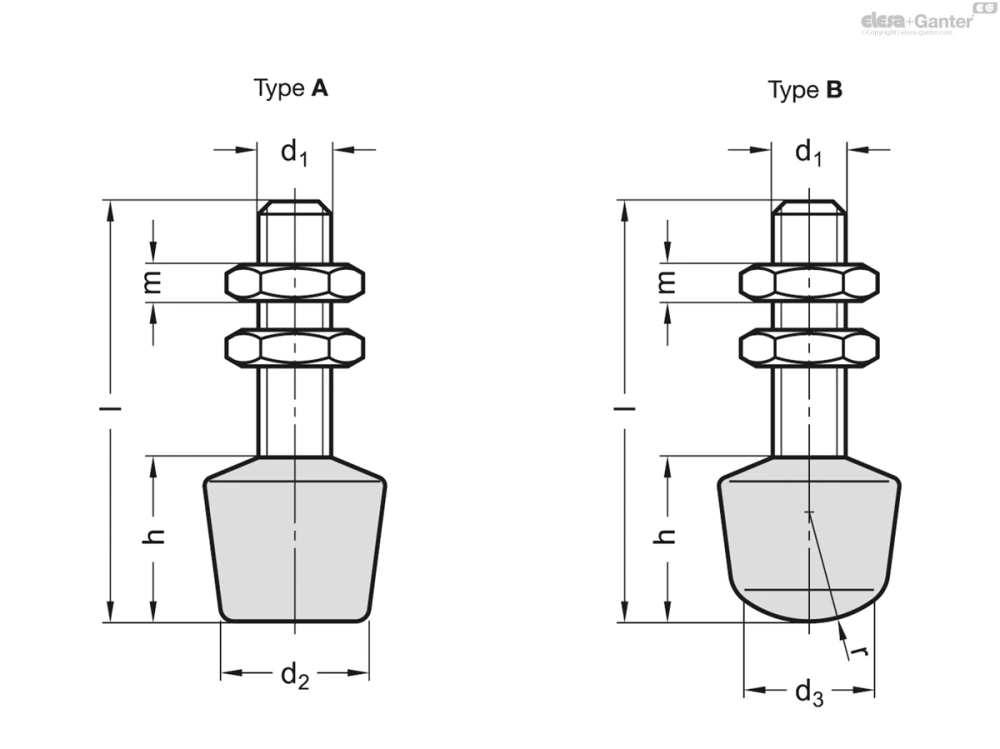

Схемы
GN 708.1-ST
Таблица моделей — Нажимные винты
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 708.1-M4-23-A-ST | M 4 | 23 | 8 | 9.8 | 5 | 2.2 | 6 | 4 | |
| GN 708.1-M4-23-B-ST | M 4 | 23 | 8 | 9.8 | 5 | 2.2 | 6 | 4 | |
| GN 708.1-M4-30-A-ST | M 4 | 30 | 8 | 9.8 | 5 | 2.2 | 6 | 5 | |
| GN 708.1-M4-30-B-ST | M 4 | 30 | 8 | 9.8 | 5 | 2.2 | 6 | 5 | |
| GN 708.1-M4-33-A-ST | M 4 | 33 | 8 | 8 | 10 | 2.2 | 6 | 6 | |
| GN 708.1-M4-33-B-ST | M 4 | 33 | 8 | 8 | 10 | 2.2 | 6 | 6 | |
| GN 708.1-M4-43-A-ST | M 4 | 43 | 8 | 8 | 10 | 2.2 | 6 | 7 | |
| GN 708.1-M4-43-B-ST | M 4 | 43 | 8 | 8 | 10 | 2.2 | 6 | 7 | |
| GN 708.1-M5-45-A-ST | M 5 | 45 | 10 | 9 | 11 | 2.7 | 8 | 9 | |
| GN 708.1-M5-45-B-ST | M 5 | 45 | 10 | 9 | 11 | 2.7 | 8 | 9 | |
| GN 708.1-M5-55-A-ST | M 5 | 55 | 10 | 9 | 11 | 2.7 | 8 | 11 | |
| GN 708.1-M5-55-B-ST | M 5 | 55 | 10 | 9 | 11 | 2.7 | 8 | 11 | |
| GN 708.1-M6-35-A-ST | M 6 | 35 | 13 | 12 | 12 | 3.2 | 10 | 12 | |
| GN 708.1-M6-35-B-ST | M 6 | 35 | 13 | 12 | 12 | 3.2 | 10 | 12 | |
| GN 708.1-M6-55-A-ST | M 6 | 55 | 13 | 12 | 12 | 3.2 | 10 | 15 | |
| GN 708.1-M6-55-B-ST | M 6 | 55 | 13 | 12 | 12 | 3.2 | 10 | 15 | |
| GN 708.1-M6-65-A-ST | M 6 | 65 | 13 | 12 | 12 | 3.2 | 10 | 18 | |
| GN 708.1-M6-65-B-ST | M 6 | 65 | 13 | 12 | 12 | 3.2 | 10 | 18 | |
| GN 708.1-M8-43-A-ST | M 8 | 43 | 16 | 14 | 18 | 4 | 12 | 26 | |
| GN 708.1-M8-43-B-ST | M 8 | 43 | 16 | 14 | 18 | 4 | 12 | 28 | |
| GN 708.1-M8-68-A-ST | M 8 | 68 | 16 | 14 | 18 | 4 | 12 | 9 | |
| GN 708.1-M8-68-B-ST | M 8 | 68 | 16 | 14 | 18 | 4 | 12 | 34 | |
| GN 708.1-M10-50-A-ST | M 10 | 50 | 20 | 18 | 21 | 5 | 15 | 51 | |
| GN 708.1-M10-50-B-ST | M 10 | 50 | 20 | 18 | 21 | 5 | 15 | 52 | |
| GN 708.1-M10-77-A-ST | M 10 | 77 | 20 | 18 | 21 | 5 | 15 | 61 | |
| GN 708.1-M10-77-B-ST | M 10 | 77 | 20 | 18 | 21 | 5 | 15 | 64 | |
| GN 708.1-M10-97-A-ST | M 10 | 97 | 20 | 18 | 21 | 5 | 15 | 74 | |
| GN 708.1-M10-97-B-ST | M 10 | 97 | 20 | 18 | 21 | 5 | 15 | 73 | |
| GN 708.1-M12-100-A-ST | M 12 | 100 | 25 | 23 | 24 | 6 | 18 | 107 | |
| GN 708.1-M12-100-B-ST | M 12 | 100 | 25 | 23 | 24 | 6 | 18 | 107 | |
| GN 708.1-M12-130-A-ST | M 12 | 130 | 25 | 23 | 24 | 6 | 18 | 132 | |
| GN 708.1-M12-130-B-ST | M 12 | 130 | 25 | 23 | 24 | 6 | 18 | 131 |
Характеристики
Типы
- Тип A: плоская нажимная подушка
- Тип B: закругленная нажимная подушка
Винт
- Сталь ST
Оцинкованный, синий пассивированный
- Нержавеющая сталь AISI 304 NI
Шестигранные гайки ISO 4035
- Оцинкованная сталь, голубая пассивация
- Нержавеющая сталь AISI 304
Основание/Упор
Резина, неопрен (CR)
- Твёрдость по Шору ≈85А
- вулканизированная
- Черный
Информация
Две шестигранные гайки входят в комплект заказа.
