Серия GN 801.2
GN 801.2
Удлинения прихвата
с шарниром, для шарнирных зажимов с «вилочным прихватом»
Удлинения прихвата
Изображения

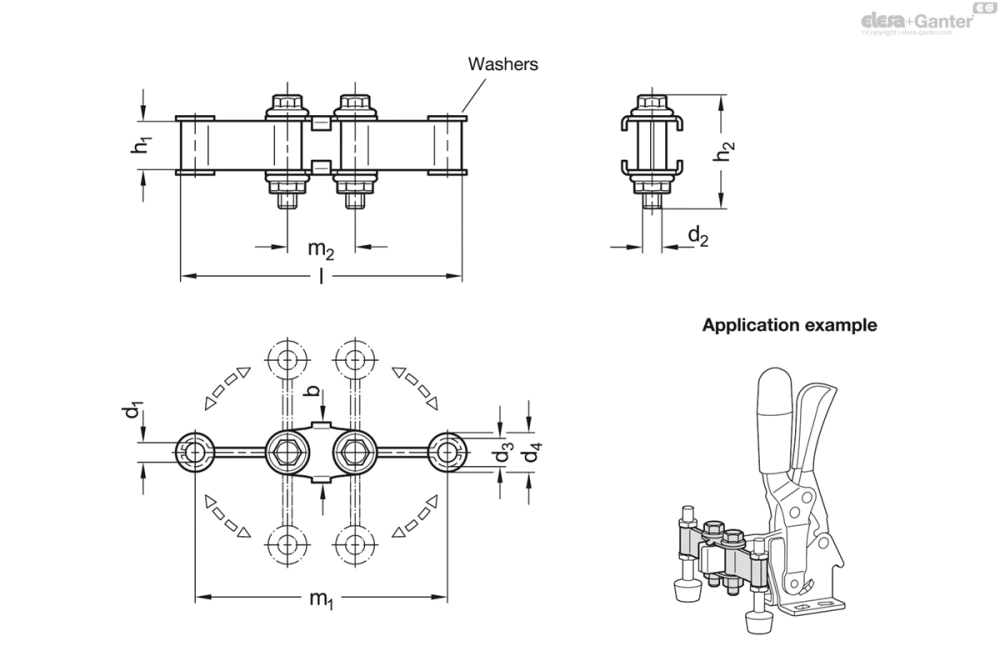

Схемы
GN 801.2
Таблица моделей — Удлинения прихвата
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 801.2-82-16-ST | 82 | 16 | 19.5 | 6.2 | M 6 | 9.2 | 12 | 37 | 22 | 91 | 130 | 130 | 125 | 77 | |
| GN 801.2-100-18-ST | 100 | 18 | 26 | 8 | M 8 | 12 | 16 | 43 | 27 | 112 | 230 | 230 | 200 | 148 |
Характеристики
Сталь ST
гальванически оцинкована с голубой пассивацией
Информация
Удлинители прихвата GN 801.2 используются вместе с шарнирными зажимами с «вилочным прихватом» для одновременного зажима чего-либо в двух точках, например с зажимными винтами. Они устанавливаются на прихват и закрепляются в нужном положении вдоль паза.
Боковое положение зажимных винтов регулируется с помощью шарниров, которые обеспечивают любое позиционирование шпиндельных узлов. Симметричное расположение/установка способствует сбалансированному зажиманию.
Все детали поставляются в разобранном виде. В комплект входят четыре фланцевые шайбы для крепления зажимного винта.
