Серия GN 826
GN 826-S
Зажимные элементы
Алюминий, для регулируемых шпинделей
Закрепляющий винт с внутренним шестигранником
Исполнения серии GN 826
Изображения

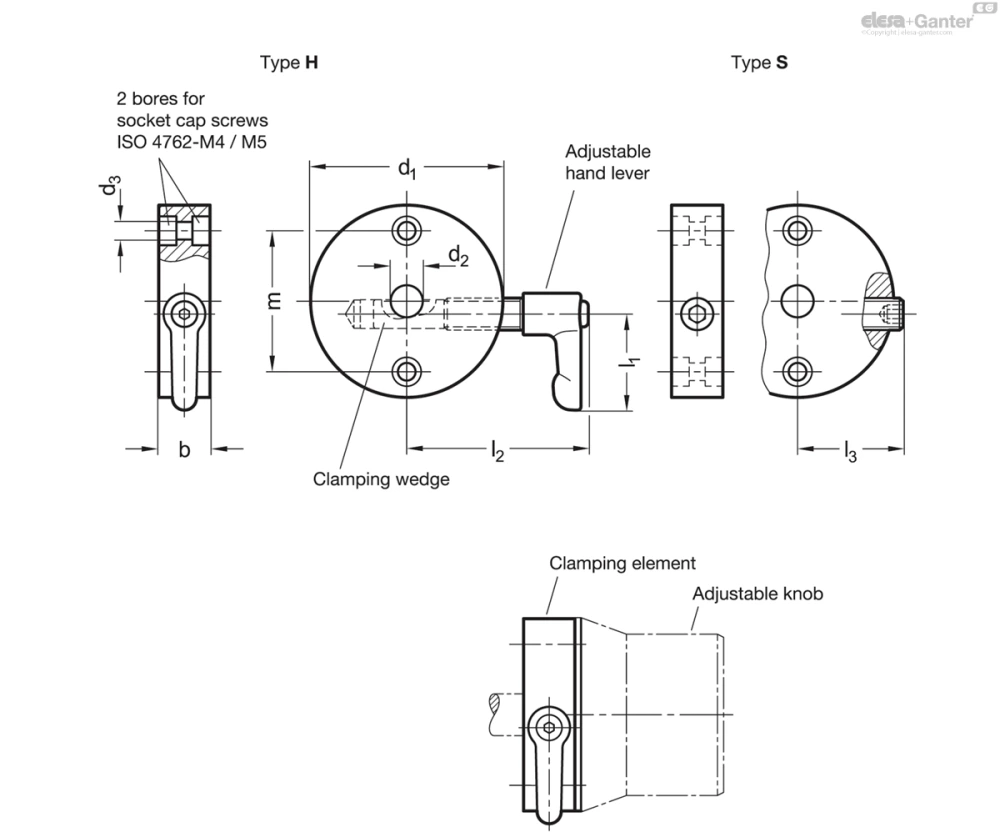

Схемы
GN 826-S
Таблица моделей — Зажимные элементы
| Артикул |
|
|
|
b |
|
l1 |
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 826-40-B8-S-ELS | 40 | B 8 | 4.3 | 16 | 28 | 30 | 50 | 27 | 54 | |
| GN 826-40-B10-S-ELS | 40 | B 10 | 4.3 | 16 | 28 | 30 | 50 | 27 | 54 | |
| GN 826-50-B8-S-ELS | 50 | B 8 | 5.3 | 16 | 36 | 30 | 56 | 32 | 84 | |
| GN 826-50-B10-S-ELS | 50 | B 10 | 5.3 | 16 | 36 | 30 | 56 | 32 | 84 | |
| GN 826-50-B12-S-ELS | 50 | B 12 | 5.3 | 16 | 36 | 30 | 56 | 32 | 83 | |
| GN 826-60-B10-S-ELS | 60 | B 10 | 5.3 | 16 | 44 | 30 | 61 | 36 | 122 | |
| GN 826-60-B12-S-ELS | 60 | B 12 | 5.3 | 16 | 44 | 30 | 61 | 36 | 122 |
Характеристики
Типы
- Тип H: Закрепляющий винт с регулируемой ручкой
- Тип S: Закрепляющий винт с внутренним шестигранником
Зажимной элемент
Алюминий
Анодированный, чёрный цвет ELS
Клиновый зажим
Латунь
Регулируемый рычаг управления для типа H
Цинковое литьё под давлением
- С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка
- с установочным винтом
- Нержавеющая сталь AISI 303
Нажимной винт для типа S
Нержавеющая сталь AISI 303
Информация
Зажимные элементы GN 826 обычно используются вместе с ручками управления и небольшими маховиками.
Шпиндели могут быть зажаты мягко и легко и без особых строительно-монтажных приспособлений. Зажимной клин придает жёсткость шпинделю, например, для предотвращения неправильной установки, вызванной колебаниями, или для крепления шпинделя после регулировки.
Этот зажимной элемент также может использоваться для размещения шпинделя.
Зажимной элемент может быть установлен таким образом, что зажимной рычаг / закрепляющий винт будет расположен на левой или на правой стороне.
Индикаторные стрелки, которые можно приклеить к окружности зажимного элемента, обозначены артикулом GN 711.1.
