Серия GN 705

GN 705-NI

Установочные кольцa

Сталь / оцинкованный / нержавеющая сталь

Нержавеющая сталь

Таблица (PDF)

Исполнения серии GN 705

GN 705

Установочные кольцa

Сталь / оцинкованный / нержавеющая сталь

GN 705-NI

Установочные кольцa

Сталь / оцинкованный / нержавеющая сталь

GN 705-ZB

Установочные кольцa

Сталь / оцинкованный / нержавеющая сталь

GN 705-NI

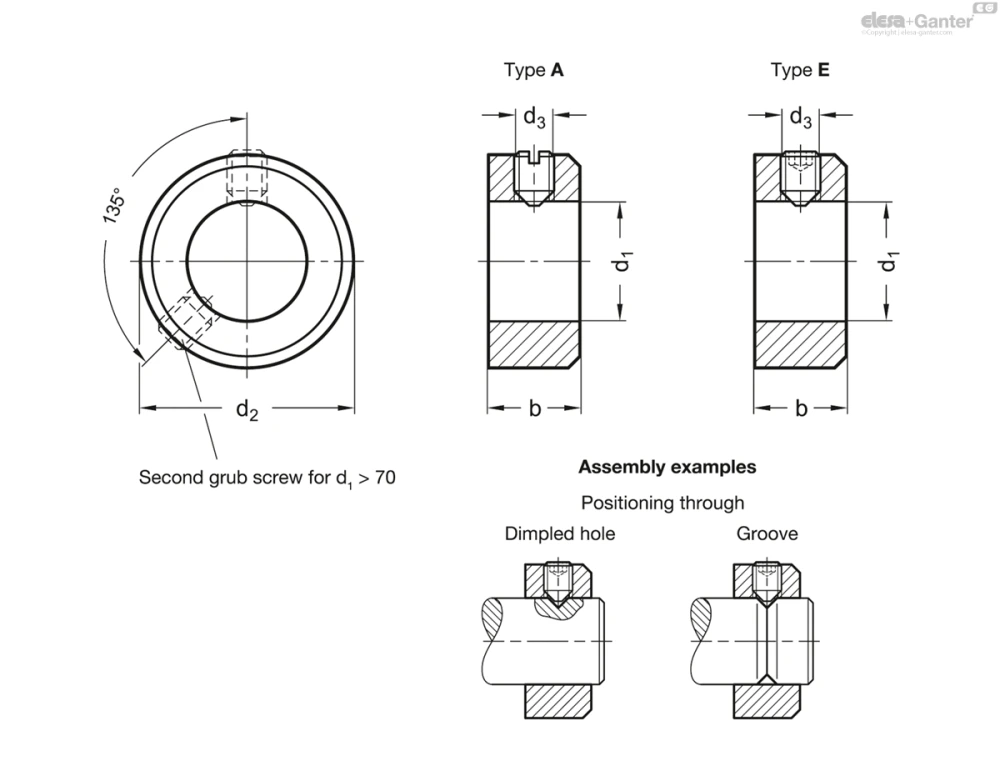

Таблица моделей — Установочные кольцa

Артикул	d_1H8	d₂	d₃	b js14	Вес (г)
GN 705-5-E-NI	5	10	M3x4	6	3
GN 705-6-E-NI	6	12	M4x5	8	3
GN 705-7-E-NI	7	12	M4x5	8	4
GN 705-8-E-NI	8	16	M4x6	8	10
GN 705-9-E-NI	9	18	M5x8	10	15
GN 705-10-E-NI	10	20	M5x8	10	18
GN 705-11-E-NI	11	20	M5x8	10	17
GN 705-12-E-NI	12	22	M6x8	12	25
GN 705-13-E-NI	13	22	M6x8	12	23
GN 705-14-E-NI	14	25	M6x8	12	31
GN 705-15-E-NI	15	25	M6x8	12	29
GN 705-16-E-NI	16	28	M6x8	12	36
GN 705-18-E-NI	18	32	M6x8	14	59
GN 705-20-E-NI	20	32	M6x8	14	52
GN 705-22-E-NI	22	36	M6x10	14	69
GN 705-24-E-NI	24	40	M8x12	16	99
GN 705-25-E-NI	25	40	M8x10	16	93
GN 705-26-E-NI	26	40	M8x10	16	90
GN 705-28-E-NI	28	45	M8x12	16	100
GN 705-30-E-NI	30	45	M8x10	16	108
GN 705-32-E-NI	32	50	M8x12	16	142
GN 705-34-E-NI	34	50	M8x12	16	120
GN 705-35-E-NI	35	56	M8x12	16	187
GN 705-36-E-NI	36	56	M8x12	16	180
GN 705-38-E-NI	38	56	M8x12	16	166
GN 705-40-E-NI	40	63	M10x16	18	259
GN 705-42-E-NI	42	63	M10x16	18	240
GN 705-45-E-NI	45	70	M10x16	18	310
GN 705-48-E-NI	48	70	M10x16	18	280
GN 705-50-E-NI	50	80	M10x16	18	425

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: Установочный винт с пазом ISO 7434 (DIN 553)

ТипE: Установочный винт с внутренним шестигранником DIN 914

Вариант исполнения из стали

чернёный (Стандартный)

Вариант исполнения из оцинкованной стали

Сталь

оцинкованый, с голубой пассивацией ZB

Вариант исполнения из нержавеющей стали

Нержавеющая сталь AISI 303 NI

Информация

Установочные кольца GN 705 существенным образом соответствуют конструкциям DIN 705, которые были перевыпущены в апреле 2007 года.

В официальном стандарте также указаны размеры d₁ = 2 / 2,5 / 3 / 3,5 / 4 / 4,5 / 85 / 90 / 100 / 110 / 120 / 125 / 125 / 140 / 150 / 160 / 180 и 200, но без целой серии промежуточных размеров, перечисленных в приведенной выше таблице.

Кроме того, официальная стандартная таблица ещё перечисляет типы В и С для крепления установочных колец с поперечной шпилькой, но не тип E.
