Серия GN 704
GN 704
Установочные кольца с быстрым расцеплением
Алюминий
Установочные кольца с быстрым расцеплением
Изображения

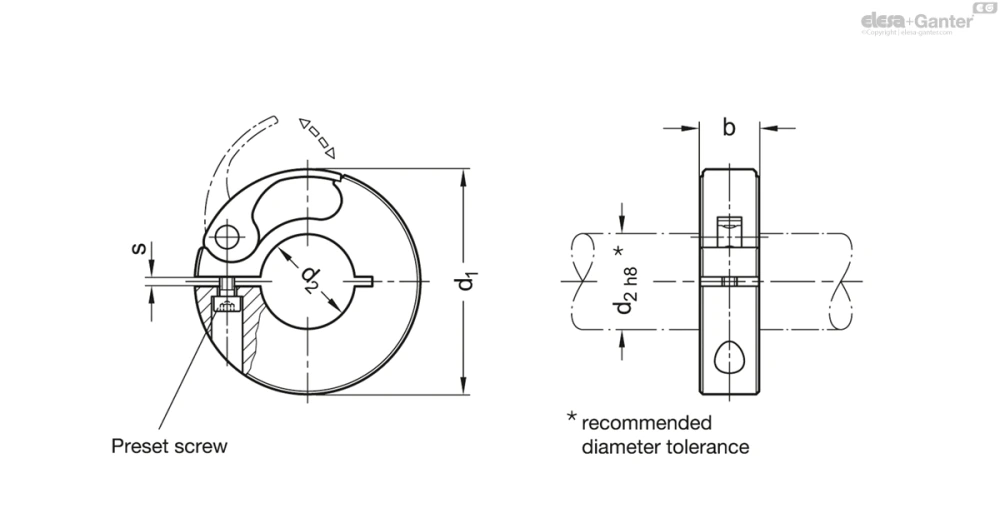

Схемы
GN 704
Таблица моделей — Установочные кольца с быстрым расцеплением
| Артикул |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 704-38-B6 | 38 | B 6 | 10 | 1.5 | 0.5 | 133 | 267 | 28 | |
| GN 704-38-B8 | 38 | B 8 | 10 | 1.5 | 0.5 | 133 | 267 | 26 | |
| GN 704-38-B10 | 38 | B 10 | 10 | 1.5 | 0.5 | 133 | 267 | 25 | |
| GN 704-38-B12 | 38 | B 12 | 10 | 1.5 | 0.5 | 133 | 267 | 25 | |
| GN 704-38-B14 | 38 | B 14 | 10 | 1.5 | 0.5 | 133 | 267 | 24 | |
| GN 704-38-B15 | 38 | B 15 | 10 | 1.5 | 0.5 | 133 | 267 | 22 | |
| GN 704-38-B16 | 38 | B 16 | 10 | 1.5 | 0.5 | 133 | 267 | 23 | |
| GN 704-50-B20 | 50 | B 20 | 13 | 1.5 | 0.7 | 311 | 445 | 55 | |
| GN 704-50-B25 | 50 | B 25 | 13 | 1.5 | 0.7 | 311 | 445 | 49 | |
| GN 704-50-B28 | 50 | B 28 | 13 | 1.5 | 0.7 | 311 | 445 | 44 | |
| GN 704-50-B30 | 50 | B 30 | 13 | 1.5 | 0.7 | 311 | 445 | 41 | |
| GN 704-75-B32 | 75 | B 32 | 15 | 1.5 | 1.5 | 467 | 534 | 126 | |
| GN 704-75-B35 | 75 | B 35 | 15 | 1.5 | 1.5 | 467 | 534 | 119 | |
| GN 704-75-B38 | 75 | B 38 | 15 | 1.5 | 1.5 | 467 | 534 | 114 | |
| GN 704-100-B40 | 100 | B 40 | 19 | 4.5 | 4.5 | 556 | 867 | 309 | |
| GN 704-100-B42 | 100 | B 42 | 19 | 4.5 | 4.5 | 556 | 867 | 303 | |
| GN 704-100-B45 | 100 | B 45 | 19 | 4.5 | 4.5 | 556 | 867 | 292 | |
| GN 704-100-B48 | 100 | B 48 | 19 | 4.5 | 4.5 | 556 | 867 | 281 | |
| GN 704-100-B50 | 100 | B 50 | 19 | 4.5 | 4.5 | 556 | 867 | 273 | |
| GN 704-120-B54 | 120 | B 54 | 19 | 4.5 | 4.5 | 890 | 1379 | 436 | |
| GN 704-120-B55 | 120 | B 55 | 19 | 4.5 | 4.5 | 890 | 1379 | 431 | |
| GN 704-120-B60 | 120 | B 60 | 19 | 4.5 | 4.5 | 890 | 1379 | 408 | |
| GN 704-120-B65 | 120 | B 65 | 19 | 4.5 | 4.5 | 890 | 1379 | 383 | |
| GN 704-120-B70 | 120 | B 70 | 19 | 4.5 | 4.5 | 890 | 1379 | 355 | |
| GN 704-120-B75 | 120 | B 75 | 19 | 4.5 | 4.5 | 890 | 1379 | 326 |
Характеристики
Кольца
Алюминий
чёрный цвет, анодированный
Рычажок
Алюминий
жёлтый цвет, анодированный
Информация
Установочные кольца с быстрым расцеплением GN 704 зажимаются за счёт уменьшения высоты паза при помощи эксцентрикового рычага.
Это обеспечивает возможность лёгкой и быстрой регулировки колец без использования инструментов.
Алюминиевая конструкция обеспечивает низкие значения инерции.
Указанный момент затяжки винта является рекомендуемым значением, при котором кольцо, прижатое к валу (с помощью зажимного эксцентрикового рычага), может достичь указанного значения осевой нагрузки. Представленные значения осевой нагрузки не являются рекомендуемыми значениями и не содержат гарантию характеристик.
Поддержание поверхности трения эксцентрикового рычага слегка смазанной поможет продлить срок службы.
Техническая информация
Вопрос о продукции
Спросите о серии GN 704 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
