Серия GN 705
GN 705-ZB
Установочные кольцa
Сталь / оцинкованный / нержавеющая сталь
Оцинкованная сталь
Исполнения серии GN 705
Изображения

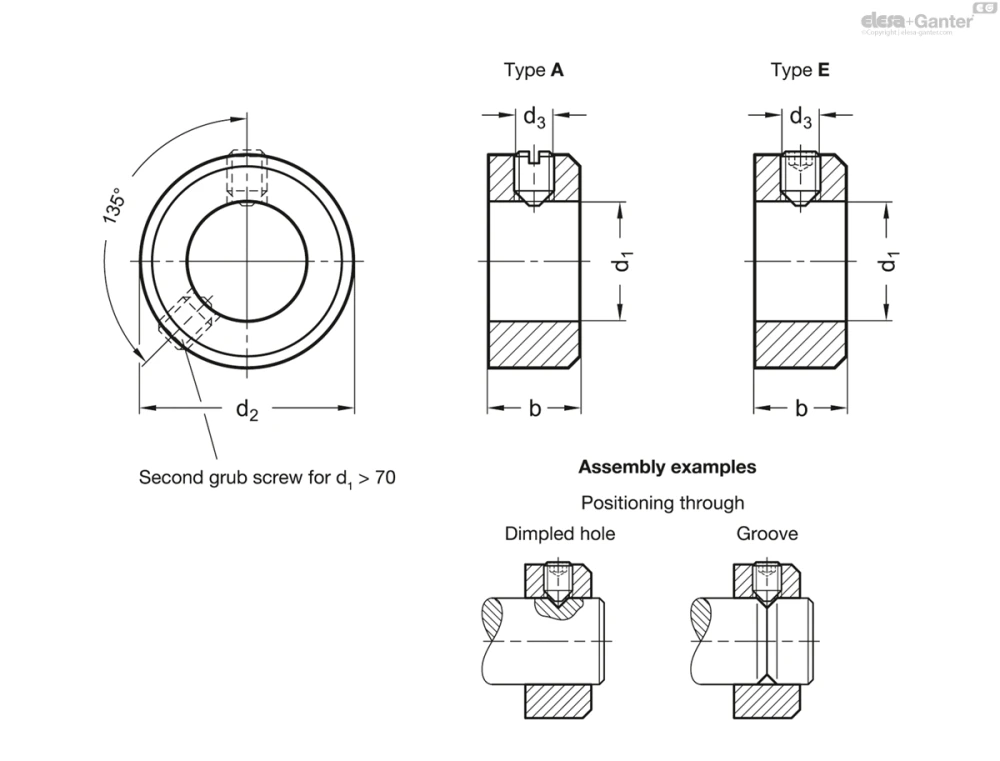

Схемы
GN 705-ZB
Таблица моделей — Установочные кольцa
| Артикул |
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|
| GN 705-5-E-ZB | 5* | 10 | M3x4 | 6 | 3 | |
| GN 705-6-E-ZB | 6* | 12 | M4x5 | 8 | 5 | |
| GN 705-7-E-ZB | 7* | 12 | M4x5 | 8 | 4 | |
| GN 705-8-E-ZB | 8* | 16 | M4x6 | 8 | 10 | |
| GN 705-9-E-ZB | 9* | 18 | M5x8 | 10 | 15 | |
| GN 705-10-E-ZB | 10* | 20 | M5x8 | 10 | 18 | |
| GN 705-11-E-ZB | 11* | 20 | M5x8 | 10 | 18 | |
| GN 705-12-E-ZB | 12* | 22 | M6x8 | 12 | 25 | |
| GN 705-13-E-ZB | 13* | 22 | M6x8 | 12 | 22 | |
| GN 705-14-E-ZB | 14* | 25 | M6x8 | 12 | 29 | |
| GN 705-15-E-ZB | 15* | 25 | M6x8 | 12 | 30 | |
| GN 705-16-E-ZB | 16* | 28 | M6x8 | 12 | 38 | |
| GN 705-18-E-ZB | 18* | 32 | M6x8 | 14 | 60 | |
| GN 705-20-E-ZB | 20* | 32 | M6x8 | 14 | 52 | |
| GN 705-22-E-ZB | 22* | 36 | M6x10 | 14 | 69 | |
| GN 705-24-E-ZB | 24* | 40 | M8x12 | 16 | 98 | |
| GN 705-25-E-ZB | 25* | 40 | M8x10 | 16 | 93 | |
| GN 705-26-E-ZB | 26* | 40 | M8x10 | 16 | 91 | |
| GN 705-28-E-ZB | 28* | 45 | M8x12 | 16 | 100 | |
| GN 705-30-E-ZB | 30* | 45 | M8x10 | 16 | 108 | |
| GN 705-32-E-ZB | 32* | 50 | M8x12 | 16 | 140 | |
| GN 705-35-E-ZB | 35* | 56 | M8x12 | 16 | 170 | |
| GN 705-40-E-ZB | 40* | 63 | M10x16 | 18 | 254 | |
| GN 705-45-E-ZB | 45* | 70 | M10x16 | 18 | 310 | |
| GN 705-50-E-ZB | 50* | 80 | M10x16 | 18 | 400 | |
| GN 705-55-E-ZB | 55* | 80 | M10x16 | 18 | 373 | |
| GN 705-60-E-ZB | 60* | 90 | M10x16 | 20 | 552 | |
| GN 705-70-E-ZB | 70* | 100 | M10x20 | 20 | 607 | |
| GN 705-80-E-ZB | 80* | 110 | M12x20 | 22 | 768 |
Характеристики
Типы
- Тип A: Установочный винт с пазом ISO 7434 (DIN 553)
- ТипE: Установочный винт с внутренним шестигранником DIN 914
Вариант исполнения из стали
чернёный (Стандартный)
Вариант исполнения из оцинкованной стали
Сталь
оцинкованый, с голубой пассивацией ZB
Вариант исполнения из нержавеющей стали
Нержавеющая сталь AISI 303 NI
Информация
Установочные кольца GN 705 существенным образом соответствуют конструкциям DIN 705, которые были перевыпущены в апреле 2007 года.
В официальном стандарте также указаны размеры d1 = 2 / 2,5 / 3 / 3,5 / 4 / 4,5 / 85 / 90 / 100 / 110 / 120 / 125 / 125 / 140 / 150 / 160 / 180 и 200, но без целой серии промежуточных размеров, перечисленных в приведенной выше таблице.
Кроме того, официальная стандартная таблица ещё перечисляет типы В и С для крепления установочных колец с поперечной шпилькой, но не тип E.
Техническая информация
