Серия GN 705

GN 705

Установочные кольцa

Сталь / оцинкованный / нержавеющая сталь

Сталь, чернение

Таблица (PDF)

Исполнения серии GN 705

GN 705

Установочные кольцa

Сталь / оцинкованный / нержавеющая сталь

GN 705-NI

Установочные кольцa

Сталь / оцинкованный / нержавеющая сталь

GN 705-ZB

Установочные кольцa

Сталь / оцинкованный / нержавеющая сталь

GN 705

Таблица моделей — Установочные кольцa

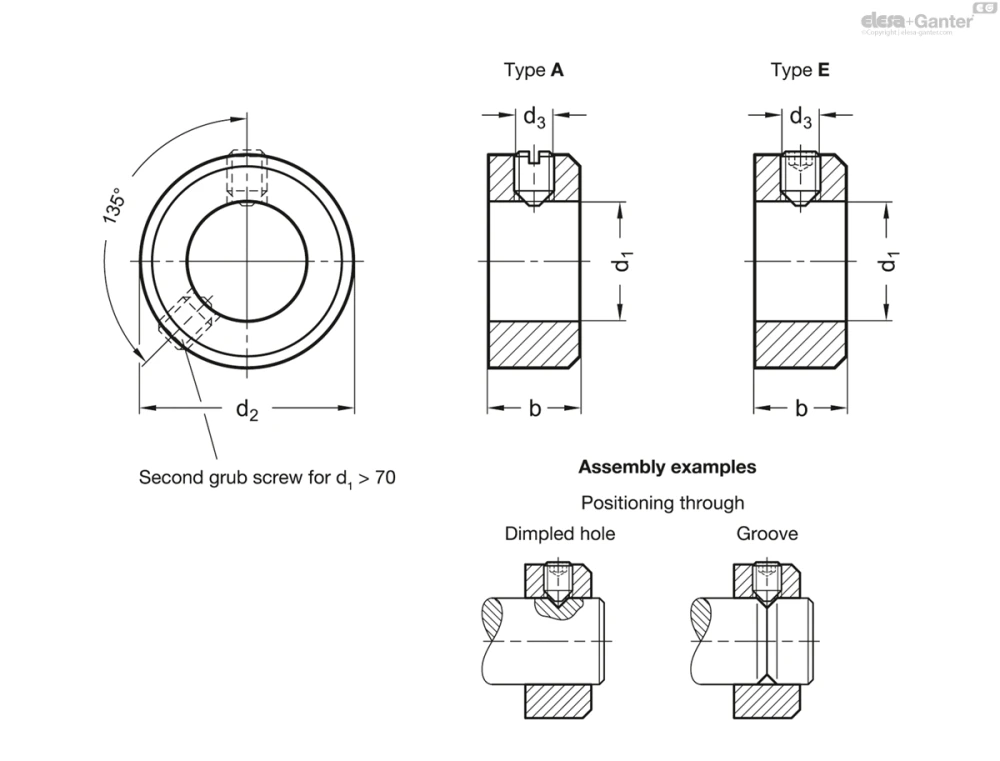

Артикул	d_1H8	d₂	d₃	b js14	Вес (г)
GN 705-5-A	5	10	M3x4	6	3
GN 705-6-A	6	12	M4x5	8	6
GN 705-7-A	7	12	M4x5	8	5
GN 705-8-A	8	16	M4x6	8	9
GN 705-9-A	9	18	M5x8	10	14
GN 705-10-A	10	20	M5x8	10	18
GN 705-11-A	11	20	M5x8	10	18
GN 705-12-A	12	22	M6x8	12	26
GN 705-13-A	13	22	M6x8	12	26
GN 705-14-A	14	25	M6x8	12	32
GN 705-15-A	15	25	M6x8	12	30
GN 705-16-A	16	28	M6x8	12	38
GN 705-18-A	18	32	M6x8	14	60
GN 705-20-A	20	32	M6x8	14	52
GN 705-22-A	22	36	M6x10	14	69
GN 705-24-A	24	40	M8x12	16	98
GN 705-25-A	25	40	M8x10	16	93
GN 705-26-A	26	40	M8x10	16	91
GN 705-28-A	28	45	M8x12	16	122
GN 705-30-A	30	45	M8x10	16	106
GN 705-32-A	32	50	M8x12	16	142
GN 705-34-A	34	50	M8x12	16	132
GN 705-35-A	35	56	M8x12	16	187
GN 705-36-A	36	56	M8x12	16	180
GN 705-38-A	38	56	M8x12	16	166
GN 705-40-A	40	63	M10x16	18	261
GN 705-42-A	42	63	M10x16	18	235
GN 705-45-A	45	70	M10x16	18	317
GN 705-48-A	48	70	M10x16	18	284
GN 705-50-A	50	80	M10x16	18	440
GN 705-52-A	52	80	M10x16	18	408
GN 705-55-A	55	80	M10x16	18	373
GN 705-60-A	60	90	M10x16	20	552
GN 705-65-A	65	100	M10x20	20	687
GN 705-70-A	70	100	M10x20	20	607
GN 705-75-A	75	110	M12x20	22	858
GN 705-80-A	80	110	M12x20	22	768
GN 705-5-E	5	10	M3x4	6	3
GN 705-6-E	6	12	M4x5	8	6
GN 705-7-E	7	12	M4x5	8	5
GN 705-8-E	8	16	M4x6	8	9
GN 705-9-E	9	18	M5x8	10	16
GN 705-10-E	10	20	M5x8	10	18
GN 705-11-E	11	20	M5x8	10	18
GN 705-12-E	12	22	M6x8	12	25
GN 705-13-E	13	22	M6x8	12	22
GN 705-14-E	14	25	M6x8	12	32
GN 705-15-E	15	25	M6x8	12	29
GN 705-16-E	16	28	M6x8	12	38
GN 705-18-E	18	32	M6x8	14	60
GN 705-20-E	20	32	M6x8	14	52
GN 705-22-E	22	36	M6x10	14	69
GN 705-24-E	24	40	M8x12	16	98
GN 705-25-E	25	40	M8x10	16	92
GN 705-26-E	26	40	M8x10	16	91
GN 705-28-E	28	45	M8x12	16	121
GN 705-30-E	30	45	M8x10	16	111
GN 705-32-E	32	50	M8x12	16	142
GN 705-34-E	34	50	M8x12	16	132
GN 705-35-E	35	56	M8x12	16	187
GN 705-36-E	36	56	M8x12	16	180
GN 705-38-E	38	56	M8x12	16	166
GN 705-40-E	40	63	M10x16	18	240
GN 705-42-E	42	63	M10x16	18	244
GN 705-45-E	45	70	M10x16	18	300
GN 705-48-E	48	70	M10x16	18	287
GN 705-50-E	50	80	M10x16	18	429
GN 705-52-E	52	80	M10x16	18	408
GN 705-55-E	55	80	M10x16	18	373
GN 705-60-E	60	90	M10x16	20	500
GN 705-65-E	65	100	M10x20	20	687
GN 705-70-E	70	100	M10x20	20	607
GN 705-75-E	75	110	M12x20	22	858
GN 705-80-E	80	110	M12x20	22	768

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: Установочный винт с пазом ISO 7434 (DIN 553)

ТипE: Установочный винт с внутренним шестигранником DIN 914

Вариант исполнения из стали

чернёный (Стандартный)

Вариант исполнения из оцинкованной стали

Сталь

оцинкованый, с голубой пассивацией ZB

Вариант исполнения из нержавеющей стали

Нержавеющая сталь AISI 303 NI

Информация

Установочные кольца GN 705 существенным образом соответствуют конструкциям DIN 705, которые были перевыпущены в апреле 2007 года.

В официальном стандарте также указаны размеры d₁ = 2 / 2,5 / 3 / 3,5 / 4 / 4,5 / 85 / 90 / 100 / 110 / 120 / 125 / 125 / 140 / 150 / 160 / 180 и 200, но без целой серии промежуточных размеров, перечисленных в приведенной выше таблице.

Кроме того, официальная стандартная таблица ещё перечисляет типы В и С для крепления установочных колец с поперечной шпилькой, но не тип E.
