Серия GN 820.5
GN 820.5-ST
Шарнирно-рычажные зажимы
Сталь / нержавеющая сталь, рычаг управления в горизонтальном положении, с механизмом блокировки, с боковым монтажом
Сталь
Исполнения серии GN 820.5
GN 820.5-NI
Шарнирно-рычажные зажимы
Сталь / нержавеющая сталь, рычаг управления в горизонтальном положении, с механизмом блокировки, с боковым монтажом
GN 820.5-ST
Шарнирно-рычажные зажимы
Сталь / нержавеющая сталь, рычаг управления в горизонтальном положении, с механизмом блокировки, с боковым монтажом
Изображения

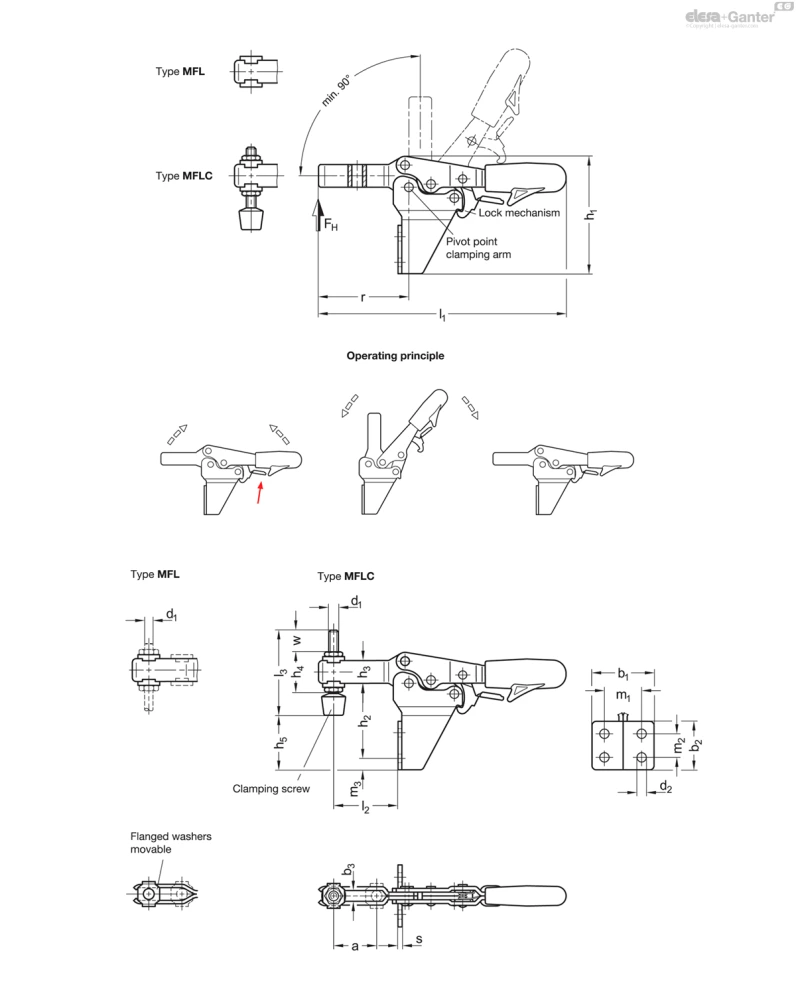

Схемы
GN 820.5-ST
Таблица моделей — Шарнирно-рычажные зажимы
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 820.5-75-MFL-ST | 75 | 900 | 20 | 30 | 25.5 | 5.3 | M 5 | 4.5 | 62 | 39 | 11 | - | - | 118 | 30 | - | 18 | 13.5 | 6 | 42.5 | 2 | - | 105 | |
| GN 820.5-75-MFLC-ST | 75 | 900 | 20 | 30 | 25.5 | 5.3 | M 5 | 4.5 | 62 | 39 | 11 | 19 | 30 | 118 | 30 | 45 | 18 | 13.5 | 6 | 42.5 | 2 | 15 | 125 | |
| GN 820.5-130-MFL-ST | 130 | 1000 | 32 | 39 | 35 | 6.5 | M 6 | 5.5 | 85 | 57.5 | 16 | - | - | 170 | 45 | - | 26 | 22 | 6.5 | 61 | 2.5 | - | 240 | |
| GN 820.5-130-MFLC-ST | 130 | 1000 | 32 | 39 | 35 | 6.5 | M 6 | 5.5 | 85 | 57.5 | 16 | 25.5 | 47.5 | 170 | 45 | 55 | 26 | 22 | 6.5 | 61 | 2.5 | 17.5 | 260 | |
| GN 820.5-230-MFL-ST | 230 | 1700 | 37 | 43 | 40 | 8.5 | M 8 | 6.5 | 102 | 69 | 18 | - | - | 196 | 52 | - | 28.5 | 24 | 8 | 70 | 3 | - | 400 | |
| GN 820.5-230-MFLC-ST | 230 | 1700 | 37 | 43 | 40 | 8.5 | M 8 | 6.5 | 102 | 69 | 18 | 30 | 53 | 196 | 52 | 68 | 28.5 | 24 | 8 | 70 | 3 | 20 | 420 |
Характеристики
Типы
- Тип MFL: вилочный прихват с двумя фланцевыми шайбами
- Тип MFLC: вилочный прихват с двумя фланцевыми шайбами и нажимным винтом GN 708.1
Натяжной механизм
- Сталь ST
- Детали из листового металла
- Сталь C10, пригодная для поверхностной закалки, оцинкованная, с голубой пассивацией
- Опорный болт закалённый
- Нержавеющая сталь AISI 304 NI
- Подвижные части, смазанные специальной смазкой
Ручка
Пластик
Красный цвет, маслостойкий
Фланцевые шайбы GN 898
- Сталь
- Оцинкованный, с голубой пассивацией для ST
- Нержавеющая сталь AISI 304 для NI
Нажимной винт GN 708.1 для типа MFLC
- Оцинкованная сталь, воронёная пассивированная для ST
- Нержавеющая сталь AISI 304 для NI
- Упорная подушка
- Хлоропреновый каучук (CR)
- Твёрдость по Шору по шкале А: ок. 85
- Вулканизированная
- Чёрный цвет
- Тип A (плоская нажимная подушка)
Информация
Шарнирно-рычажные зажимы GN 820.5 надёжно фиксируются в зажатом положении для предотвращения случайного ослабления или ослабления, вызванного вибрациями. Для ослабления зажима замок отсоединяется одной рукой.
Принцип зажима основан на принципе рычага, при котором зажимной рычаг и прихват движутся в противоположных направлениях. Монтажная поверхность, повёрнутая на 90°, позволяет выполнить компактную установку рядом с точкой зажима. Ещё одной отличительной особенностью этих зажимов является их небольшая общая высота в зажатом положении.
В шарнирно-рычажных зажимах с вилочным прихватом типа MFL может быть предусмотрено использование специального винта через две фланцевые шайбы. В комплектацию типа MFLC дополнительно входит нажимной винт с резиновой упорной накладкой.
Принадлежности
Техническая информация
Вопрос о продукции
Спросите о серии GN 820.5-ST — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
