Серия GN 820.3

GN 820.3-NI

Прижимы и зажимные устройства

Горизонтальная рукоятка из стали / нержавеющей стали со стопорным механизмом, с горизонтальной монтажной опорой

Нержавеющая сталь

Таблица (PDF)

Исполнения серии GN 820.3

GN 820.3

Прижимы и зажимные устройства

GN 820.3-NI

Прижимы и зажимные устройства

GN 820.3-NI

Таблица моделей — Прижимы и зажимные устройства

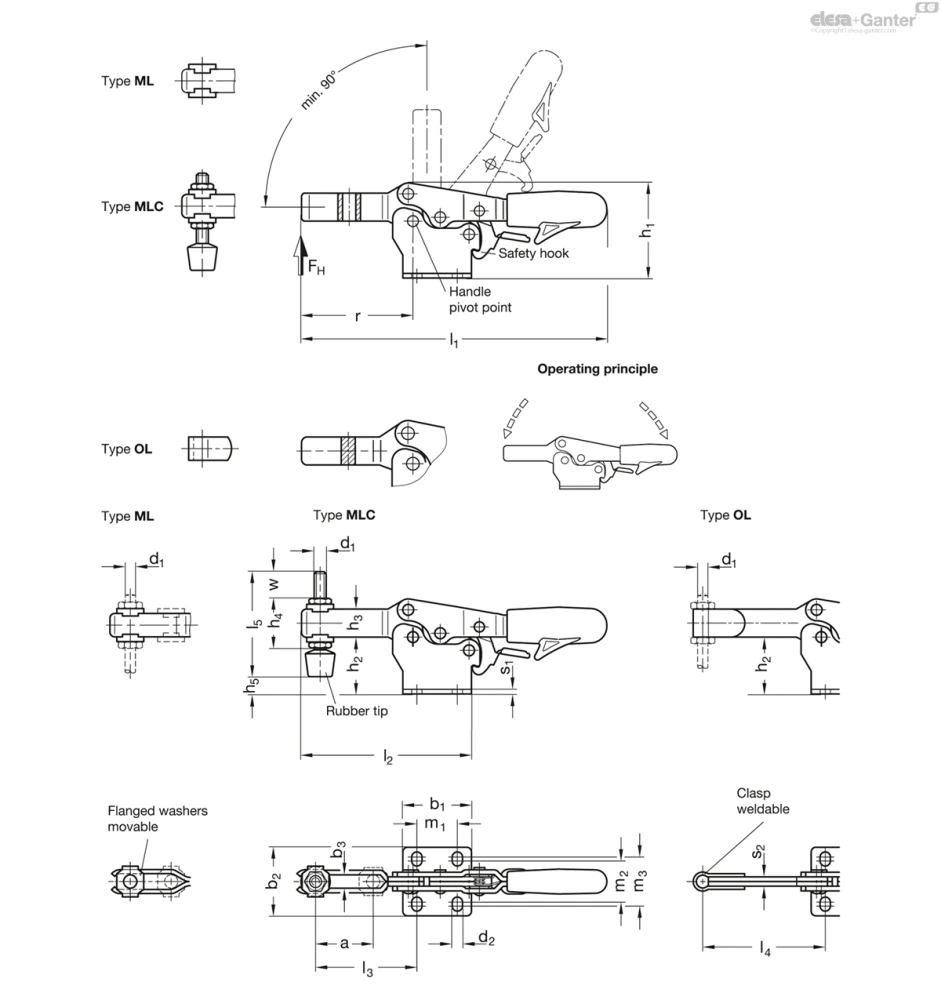

Артикул	Размер	Fh в Н	a ≈	b₁	b₂	b₃	d₁	d₂	d₂≈	h₁≈	h₂	h₃	h₄	h₅	h_5max.	l₁≈	l₂≈	l₃≈	l₄≈	l_4max.	l₅	m₁	m₂	m₃	r	s₁	s₂	w	Вес (г)
GN 820.3-75-ML-NI	75	900	20	28	26	5.3	M 5	4.5	4.5	37	20	11	-	-	-	118	67	40	-	-	-	13.5	16	19	42.5	2	-	-	95
GN 820.3-130-ML-NI	130	1000	32	36	40	6.3	M 6	5.6	5.6	51	30.5	16	-	-	-	172	92.5	54	-	-	-	26	22.4	28.4	62.5	2.5	-	-	200
GN 820.3-230-ML-NI	230	1700	37	44	44	8.5	M 8	6.6	6.6	61.5	36.5	18	-	-	-	196	109	64.5	-	-	-	26	26	31.5	71.5	3	-	-	320
GN 820.3-75-MLC-NI	75	900	20	28	26	5.3	M 5	4.5	4.5	37	20	11	19	5	5	118	67	40	-	-	45	13.5	16	19	42.5	2	-	15	100
GN 820.3-130-MLC-NI	130	1000	32	36	40	6.3	M 6	5.6	5.6	51	30.5	16	25.5	14	14	172	92.5	54	-	-	55	26	22.4	28.4	62.5	2.5	-	17.5	230
GN 820.3-230-MLC-NI	230	1700	37	44	44	8.5	M 8	6.6	6.6	61.5	36.5	18	30	12.5	12.5	196	109	64.5	-	-	68	26	26	31.5	71.5	3	-	20	380
GN 820.3-75-OL-NI	75	900	-	28	26	-	M 5	4.5	4.5	37	20	11	-	-	-	118	67	-	49.5	49.5	-	13.5	16	19	42.5	2	4	-	90
GN 820.3-130-OL-NI	130	1000	-	36	40	-	M 6	5.6	5.6	51	30.5	16	-	-	-	172	92.5	-	65	65	-	26	22.4	28.4	62.5	2.5	5	-	200
GN 820.3-230-OL-NI	230	1700	-	44	44	-	M 8	6.6	6.6	61.5	36.5	18	-	-	-	196	109	-	79	79	-	26	26	31.5	71.5	3	6	-	330

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип ML: вилочный прихват с двумя фланцевыми шайбами

Тип MLC: вилочный прихват с двумя фланцевыми шайбами и Нажимной винт GN 708.1

Тип OL: цельнолитой прихват со скобой для сварки

Тип UL: удлиненный прихват, с регулировочным отверстием и двумя шайбами с фланцами (вариант исполнения из стали)

Тип ULС: удлиненный прихват, с регулировочным отверстием, двумя шайбами с фланцами и нажимным винтом GN 708.1 (Вариант исполнения из стали)

Вариант исполнения из стали

Науглероженная сталь С10

Оцинкованный, синий пассивированный

Цапфы закаленные

Опорные оси (для размера 355 и больше), закалённые

Все подвижные части

смазаны специальной смазкой

Цельнолитая формованная пластиковая втулка ручки

красный цвет, маслостойкий

Нажимной винт GN 708.1, Тип A

Оцинкованная сталь, с голубой пассивацией

Резиновый наконечник, по Шору А 85

Вариант исполнения из нержавеющей стали NI

Нержавеющая сталь AISI 304

Все подвижные части

смазаны специальной смазкой

Цельнолитая формованная пластиковая втулка ручки

красный цвет, маслостойкий

Нажимной винт GN 708.1, Тип A

Нержавеющая сталь AISI 304

Резиновый наконечник, по Шору А 85

Информация

Горизонтальные шарнирные зажимы GN 820.3 оснащены предохранительной функцией: в закрытом положении зажим блокируется подпружиненным крючком-предохранителем, который предотвращает случайное открытие зажима вследствие вибраций или случайного нажатия. Для открытия зажима нужно потянуть рукоятку вверх, чтобы высвободить крючок-предохранитель из его паза. Все действия выполняются одной рукой.

Они работают по правилу изгиба: рычаг и прижимная планка перемещаются в противоположных направлениях. Для зажима им необходимо меньше пространства.

Шарнирно-рычажные фиксаторы в швеллерном варианте исполнения с двумя фланцевыми шайбами (тип ML) могут при необходимости дополнительно оснащаться специальным нажимным винтом. Помимо этого, в комплектацию типа MLС также входит нажимной винт с неопреновым наконечником.

Шарнирно-рычажные фиксаторы типа ОL можно использовать, либо приварив прихват, на котором затем можно разместить зависящий от области применения прижимной крепежный элемент, либо с помощью планки в сочетании с GN 809 рукоятки для нажимных винтов для фиксации заготовки.

Шарнирно-рычажные фиксаторы в швеллерном варианте исполнения с двумя фланцевыми шайбами (тип UL) могут при необходимости дополнительно оснащаться специальным нажимным винтом. Помимо этого, комплектацию типа ULС также входит нажимной винт с неопреновым наконечником.
