Серия GN 820.3

GN 820.3

Прижимы и зажимные устройства

Горизонтальная рукоятка из стали / нержавеющей стали со стопорным механизмом, с горизонтальной монтажной опорой

Сталь

Таблица (PDF)

Исполнения серии GN 820.3

GN 820.3

Прижимы и зажимные устройства

GN 820.3-NI

Прижимы и зажимные устройства

GN 820.3

Таблица моделей — Прижимы и зажимные устройства

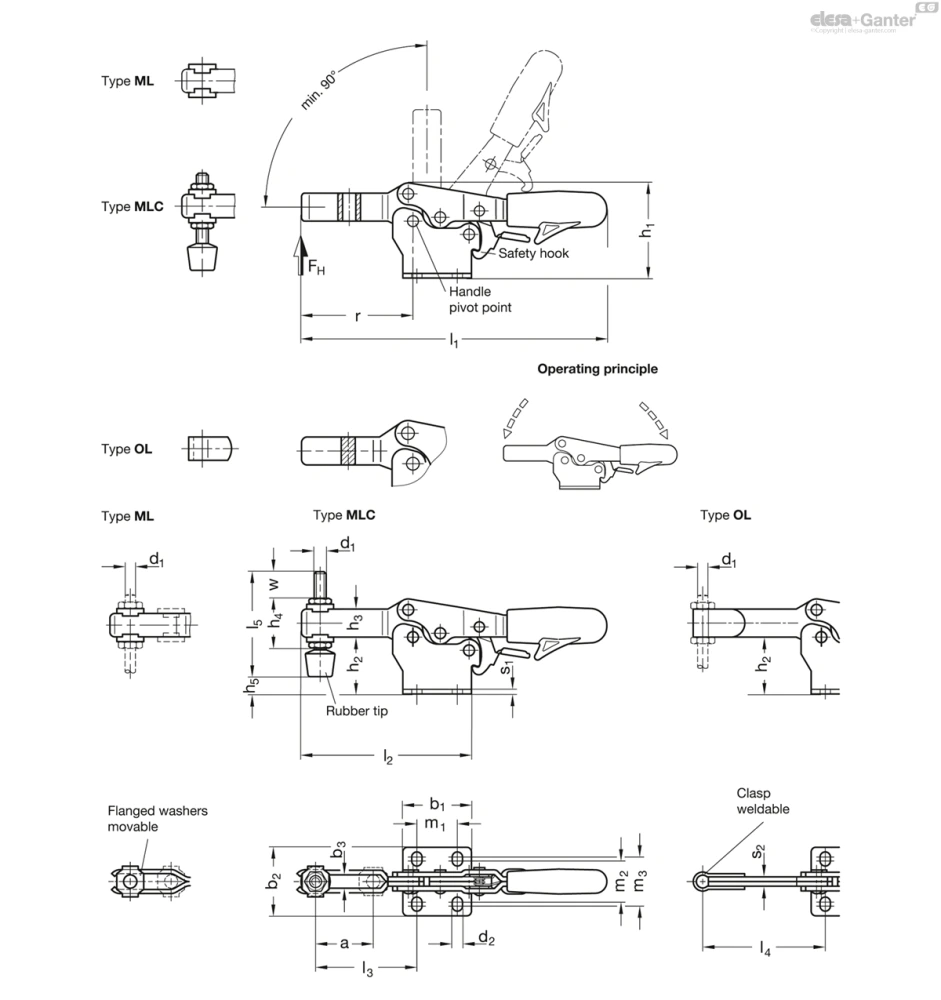

Артикул	Размер	Fh в Н	a ≈	b₁	b₂	b₃	d₁	d₂	d₂≈	h₁≈	h₂	h₃	h₄	h₅	h_5max.	l₁≈	l₂≈	l₃≈	l₄	l₄≈	l_4max.	l₅	m₁	m₂	m₃	r	s	s₁	s₂	w	Вес (г)
GN 820.3-75-ML	75	900	20	28	26	5.3	M 5	4.5	4.5	37	20	11	-	-	-	118	67	40	-	-	-	-	13.5	16	19	42.5	-	2	-	-	95
GN 820.3-130-ML	130	1000	32	36	40	6.3	M 6	5.6	5.6	51	30.5	16	-	-	-	172	92.5	54	-	-	-	-	26	22.4	28.4	62.5	-	2.5	-	-	200
GN 820.3-230-ML	230	1700	37	44	44	8.5	M 8	6.6	6.6	61.5	36.5	18	-	-	-	196	109	64.5	-	-	-	-	26	26	31.5	71.5	-	3	-	-	320
GN 820.3-355-ML	355	1800	58	60	58	10.5	M 10	8.6	8.6	83	50	22	-	-	-	270	160	98.5	-	-	-	-	41	38.8	43	109	-	3.5	-	-	730
GN 820.3-455-ML	455	3200	65	70	65	12.5	M 12	8.7	8.7	99	60	26	-	-	-	305	184	116	-	-	-	-	41.5	40	43	126	-	4	-	-	1200
GN 820.3-75-MLC	75	900	20	28	26	5.3	M 5	4.5	4.5	37	20	11	19	5	5	118	67	40	-	-	-	45	13.5	16	19	42.5	-	2	-	15	100
GN 820.3-130-MLC	130	1000	32	36	40	6.3	M 6	5.6	5.6	51	30.5	16	25.5	14	14	172	92.5	54	-	-	-	55	26	22.4	28.4	62.5	-	2.5	-	17.5	230
GN 820.3-230-MLC	230	1700	37	44	44	8.5	M 8	6.6	6.6	61.5	36.5	18	30	12.5	12.5	196	109	64.5	-	-	-	68	26	26	31.5	71.5	-	3	-	20	380
GN 820.3-355-MLC	355	1800	58	60	58	10.5	M 10	8.6	8.6	83	50	22	37	21.5	21.5	270	160	98.5	-	-	-	77	41	38.8	43	109	-	3.5	-	19	800
GN 820.3-455-MLC	455	3200	65	70	65	12.5	M 12	8.7	8.7	99	60	26	43	27.5	27.5	305	184	116	-	-	-	100	41.5	40	43	126	-	4	-	33	1330
GN 820.3-75-OL	75	900	-	28	26	-	M 5	4.5	4.5	37	20	11	-	-	-	118	67	-	-	49.5	49.5	-	26	22.4	28.4	62.5	-	2.5	5	-	90
GN 820.3-130-OL	130	1000	-	36	40	-	M 6	5.6	5.6	51	30.5	16	-	-	-	172	92.5	-	-	65	65	-	26	26	31.5	71.5	-	3	6	-	200
GN 820.3-230-OL	230	1700	-	44	44	-	M 8	6.6	6.6	61.5	36.5	18	-	-	-	196	109	-	-	79	79	-	41	38.8	43	109	-	3.5	7	-	330
GN 820.3-355-OL	355	1800	-	60	58	-	M 10	8.6	8.6	83	50	22	-	-	-	270	160	-	-	116	116	-	41.5	40	43	126	-	4	10	-	750
GN 820.3-455-OL	455	3200	-	70	65	-	M 12	8.7	8.7	99	60	26	-	-	-	305	184	-	-	136	136	-	13.5	16	19	42.5	-	2	4	-	1220
GN 820.3-130-UL	130	600	67.5	36	40	6.3	M 6	5.6	5.6	51	30.5	16	-	-	-	250	171	133	-	-	-	-	26	22.4	28.4	141	2.5	-	-	-	295
GN 820.3-230-UL	230	1100	71.5	44	44	8.2	M 8	6.6	6.6	61.5	36.5	18	-	-	-	283	196	152.5	-	-	-	-	26	26	31.5	158.5	3	-	-	-	485
GN 820.3-130-ULC	130	600	67.5	36	40	6.3	M 6	5.6	5.6	51	30.5	16	25.5	14	14	250	171	133	55	-	-	-	26	22.4	28.4	141	2.5	-	-	17.5	311
GN 820.3-230-ULC	230	1100	71.5	44	44	8.2	M 8	6.6	6.6	61.5	36.5	18	30	12.5	12.5	283	196	152.5	68	-	-	-	26	26	31.5	158.5	3	-	-	20	519

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип ML: вилочный прихват с двумя фланцевыми шайбами

Тип MLC: вилочный прихват с двумя фланцевыми шайбами и Нажимной винт GN 708.1

Тип OL: цельнолитой прихват со скобой для сварки

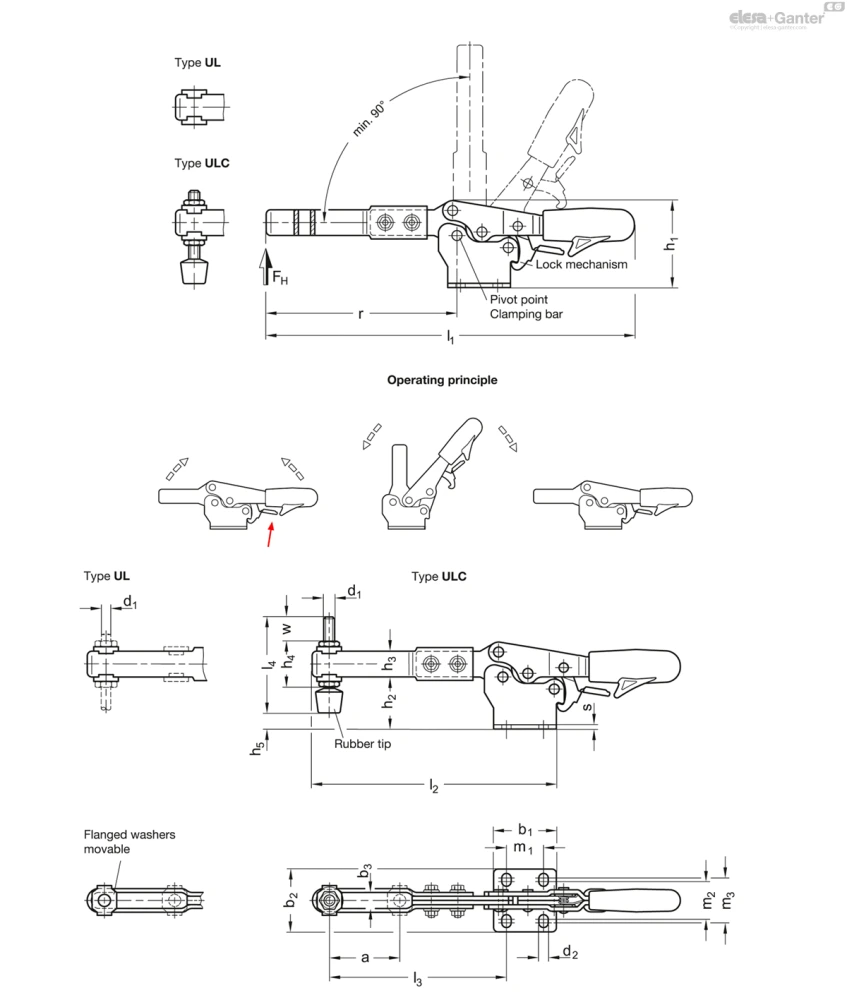

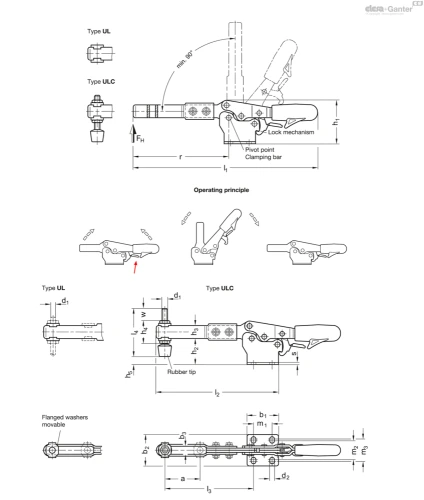

Тип UL: удлиненный прихват, с регулировочным отверстием и двумя шайбами с фланцами (вариант исполнения из стали)

Тип ULС: удлиненный прихват, с регулировочным отверстием, двумя шайбами с фланцами и нажимным винтом GN 708.1 (Вариант исполнения из стали)

Вариант исполнения из стали

Науглероженная сталь С10

Оцинкованный, синий пассивированный

Цапфы закаленные

Опорные оси (для размера 355 и больше), закалённые

Все подвижные части

смазаны специальной смазкой

Цельнолитая формованная пластиковая втулка ручки

красный цвет, маслостойкий

Нажимной винт GN 708.1, Тип A

Оцинкованная сталь, с голубой пассивацией

Резиновый наконечник, по Шору А 85

Вариант исполнения из нержавеющей стали NI

Нержавеющая сталь AISI 304

Все подвижные части

смазаны специальной смазкой

Цельнолитая формованная пластиковая втулка ручки

красный цвет, маслостойкий

Нажимной винт GN 708.1, Тип A

Нержавеющая сталь AISI 304

Резиновый наконечник, по Шору А 85

Информация

Горизонтальные шарнирные зажимы GN 820.3 оснащены предохранительной функцией: в закрытом положении зажим блокируется подпружиненным крючком-предохранителем, который предотвращает случайное открытие зажима вследствие вибраций или случайного нажатия. Для открытия зажима нужно потянуть рукоятку вверх, чтобы высвободить крючок-предохранитель из его паза. Все действия выполняются одной рукой.

Они работают по правилу изгиба: рычаг и прижимная планка перемещаются в противоположных направлениях. Для зажима им необходимо меньше пространства.

Шарнирно-рычажные фиксаторы в швеллерном варианте исполнения с двумя фланцевыми шайбами (тип ML) могут при необходимости дополнительно оснащаться специальным нажимным винтом. Помимо этого, в комплектацию типа MLС также входит нажимной винт с неопреновым наконечником.

Шарнирно-рычажные фиксаторы типа ОL можно использовать, либо приварив прихват, на котором затем можно разместить зависящий от области применения прижимной крепежный элемент, либо с помощью планки в сочетании с GN 809 рукоятки для нажимных винтов для фиксации заготовки.

Шарнирно-рычажные фиксаторы в швеллерном варианте исполнения с двумя фланцевыми шайбами (тип UL) могут при необходимости дополнительно оснащаться специальным нажимным винтом. Помимо этого, комплектацию типа ULС также входит нажимной винт с неопреновым наконечником.
