Серия GN 820.1
GN 820.1
Горизонтальные шарнирные зажимы
Сталь/нержавеющая сталь, с вертикальным основанием
Сталь
Исполнения серии GN 820.1
Изображения
Схемы
GN 820.1

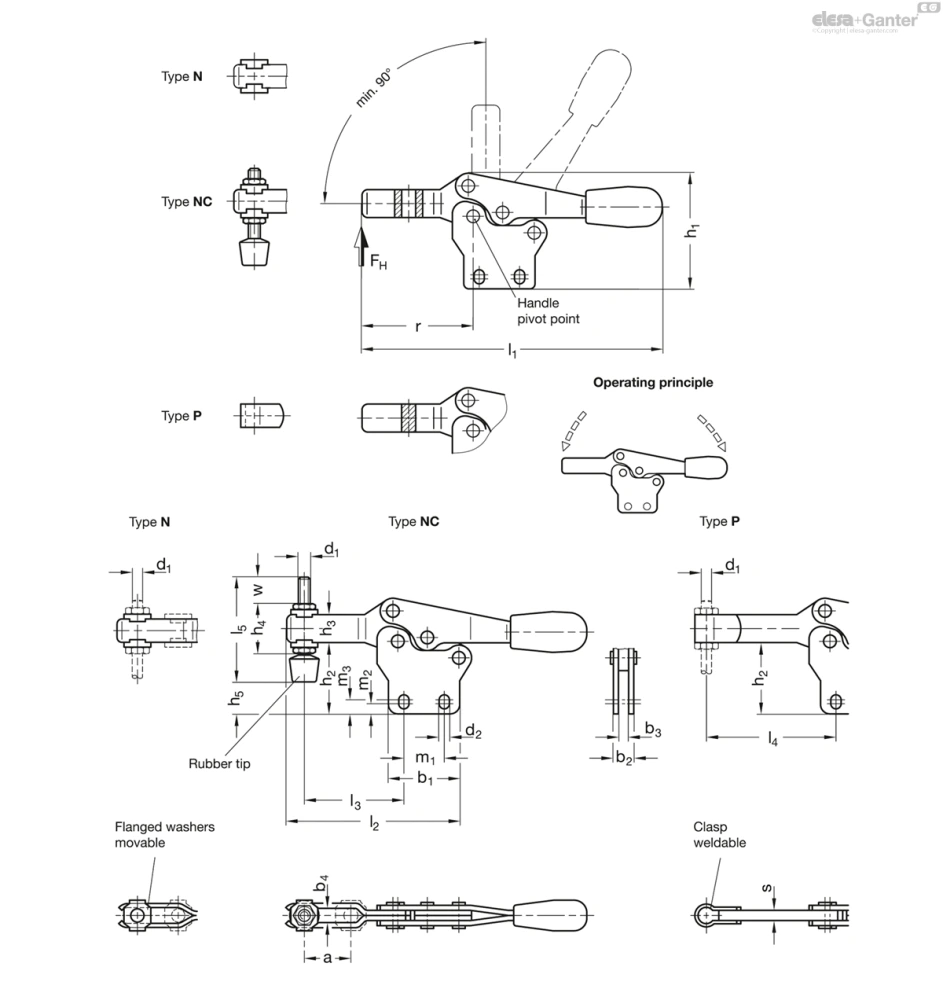

Таблица моделей — Горизонтальные шарнирные зажимы
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 820.1-75-N | 75 | 900 | 20 | 28 | 8 | 4 | 5.5 | M 5 | 4.5 | 45.5 | 27.5 | 11 | - | - | 118 | 68 | 40 | - | - | 13.5 | 3.5 | 5 | 43 | - | - | 90 | |
| GN 820.1-75-NC | 75 | 900 | 20 | 28 | 8 | 4 | 5.5 | M 5 | 4.5 | 45.5 | 27.5 | 11 | 19 | 12.5 | 118 | 68 | 40 | - | 45 | 13.5 | 3.5 | 5. | 43 | - | 15 | 90 | |
| GN 820.1-75-P | 75 | 900 | - | 28 | 8 | 4 | - | M 5 | 4.5 | 45.5 | 27.5 | 11 | - | - | 118 | 68 | - | 49.5 | - | 13.5 | 3.5 | 5 | 43 | 4 | - | 90 | |
| GN 820.1-130-N | 130 | 1000 | 32 | 36 | 10 | 5 | 6.5 | M 6 | 5.5 | 64 | 44 | 16 | - | - | 170 | 92 | 53 | - | - | 26 | 5.8 | 8.8 | 62 | - | - | 200 | |
| GN 820.1-130-NC | 130 | 1000 | 32 | 36 | 10 | 5 | 6.5 | M 6 | 5.5 | 64 | 44 | 16 | 25.5 | 27.5 | 170 | 92 | 53 | - | 55 | 26 | 5.8 | 8.8 | 62 | - | 17.5 | 220 | |
| GN 820.1-130-P | 130 | 1000 | - | 36 | 10 | 5 | - | M 6 | 5.5 | 64 | 44 | 16 | - | - | 170 | 92 | - | 64 | - | 26 | 5.8 | 8.8 | 62 | 5 | - | 210 | |
| GN 820.1-230-N | 230 | 1700 | 37 | 44 | 12 | 6 | 8.5 | M 8 | 6.5 | 75 | 50 | 18 | - | - | 196 | 109 | 63.5 | - | - | 26 | 6.5 | 9 | 73 | - | - | 330 | |
| GN 820.1-230-NC | 230 | 1700 | 37 | 44 | 12 | 6 | 8.5 | M 8 | 6.5 | 75 | 50 | 18 | 30 | 26 | 196 | 109 | 63.5 | - | 68 | 26 | 6.5 | 9 | 73 | - | 20 | 370 | |
| GN 820.1-230-P | 230 | 1700 | - | 44 | 12 | 6 | - | M 8 | 6.5 | 75 | 50 | 18 | - | - | 196 | 109 | - | 78 | - | 26 | 6.5 | 9 | 73 | 6 | - | 340 | |
| GN 820.1-355-N | 355 | 1800 | 58 | 60 | 14 | 7 | 10.4 | M 10 | 8.5 | 102 | 69 | 22 | - | - | 270 | 161 | 96 | - | - | 41 | 7.5 | 9.6 | 110 | - | - | 700 | |
| GN 820.1-355-NC | 355 | 1800 | 58 | 60 | 14 | 7 | 10.4 | M 10 | 8.5 | 102 | 69 | 22 | 37 | 42.5 | 270 | 161 | 96 | - | 77 | 41 | 7.5 | 9.6 | 110 | - | 19 | 770 | |
| GN 820.1-355-P | 355 | 1800 | - | 60 | 14 | 7 | - | M 10 | 8.5 | 102 | 69 | 22 | - | - | 270 | 161 | - | 115 | - | 41 | 7.5 | 9.6 | 110 | 7 | - | 720 | |
| GN 820.1-455-N | 455 | 3200 | 65 | 70 | 18 | 10 | 12.4 | M 12 | 8.5 | 119 | 80.5 | 26 | - | - | 309 | 186 | 116 | - | - | 41.5 | 11 | 12.5 | 128 | - | - | 1200 | |
| GN 820.1-455-NC | 455 | 3200 | 65 | 70 | 18 | 10 | 12.4 | M 12 | 8.5 | 119 | 80.5 | 26 | 43 | 48 | 309 | 186 | 116 | - | 100 | 41.5 | 11 | 12.5 | 128 | - | 33 | 1311 | |
| GN 820.1-455-P | 455 | 3200 | - | 70 | 18 | 10 | - | M 12 | 8.5 | 119 | 80.5 | 26 | - | - | 309 | 186 | - | 135 | - | 41.5 | 11 | 12.5 | 128 | 10 | - | 1230 |
Характеристики
Типы
- Тип N: прихват-вилка с двумя крыльчатыми шайбами
- Тип NC: швеллерный вариант с двумя фланцевыми шайбами и GN 708.1 шпиндельным узлом
- Тип |b
bb|: цельный прихват с держателем нажимного болта для крепления сваркой
Вариант исполнения из стали
- Закалённая сталь С10, оцинкованная, глубокой пассивации
- Цапфы закаленные
- Опорные оси (для размера 355 и больше), закалённые
Все подвижные части
смазаны специальной смазкой
Рукоятка
Твёрдый маслостойкий пластик, цвет красный
Spindle assembly GN 708.1, Тип A
- Оцинкованная сталь
- Резиновый наконечник, по Шору А 85
Вариант исполнения из нержавеющей стали NI
Нержавеющая сталь AISI 304
Все подвижные части
смазаны специальной смазкой
Рукоятка
Твёрдый маслостойкий пластик, цвет красный
Spindle assembly GN 708.1, Тип A
- Нержавеющая сталь AISI 304
- Резиновый наконечник, по Шору А 85
Информация
Горизонтальный зажим GN 820.1 работает по принципу переключения: рукоятка и зажимное устройство двигаются в противоположных направлениях.
Для зажима требуется меньше пространства. В позиции зажима рукоятка находится в горизонтальном положении.
В горизонтальном зажиме c прихватом-вилкой с двумя крыльчатыми шайбами (тип N) можно задать определённое положение зажимного винта. Зажимной винт с резиновым наконечником из неопрена также входит в поставку типа NC.
Вариант типа Р может использоваться или путём приваривания прихвата, на котором затем можно разместить зависящий от области применения прижимной крепёжный элемент, или путём использования планки в сочетании с GN 809 прихват устанавливается для удержания заготовки на месте.
Техническая информация
Аксессуары
- Держатели для зажимных болтов
- GN 801 монтажные опоры прижима для шарнирных прихватов (для типа N)
- GN 809 монтажные опоры прижима для шарнирных прихватов (для типа Р)
