Серия GN 820.1
GN 820.1-455-P
Горизонтальные шарнирные зажимы
Горизонтальные шарнирные зажимы
Сталь/нержавеющая сталь, с вертикальным основанием
Цена и наличие — по запросу: корзина формирует заявку.
Изображения

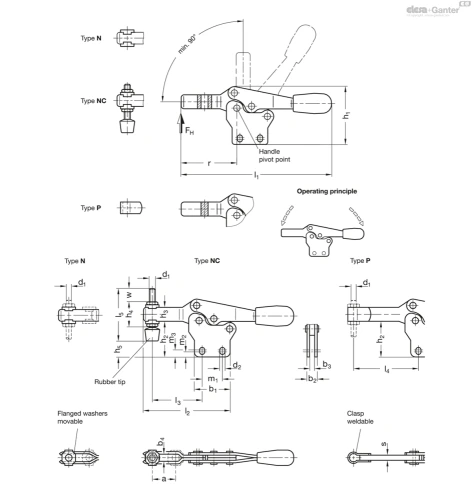

Схемы
GN 820.1-455-P
Технические характеристики — Горизонтальные шарнирные зажимы
- Размер
- 455
- FH в Н
- 3200
- a ≈
- -
- b1
- 70
- b2
- 18
- b3
- 10
- b4
- -
- d1
- M 12
- d2
- 8.5
- h1≈
- 119
- h2
- 80.5
- h3
- 26
- h4
- -
- h5max.
- -
- l1≈
- 309
- l2≈
- 186
- l3≈
- -
- l4max.
- 135
- l5
- -
- m1
- 41.5
- m2
- 11
- m3
- 12.5
- r ≈
- 128
- s
- 10
- w
- -
- Weight (in g)
- 1230
- Вес (г)
- 1 230
Характеристики
Типы
- Тип N: прихват-вилка с двумя крыльчатыми шайбами
- Тип NC: швеллерный вариант с двумя фланцевыми шайбами и GN 708.1 шпиндельным узлом
- Тип |b
bb|: цельный прихват с держателем нажимного болта для крепления сваркой
Вариант исполнения из стали
- Закалённая сталь С10, оцинкованная, глубокой пассивации
- Цапфы закаленные
- Опорные оси (для размера 355 и больше), закалённые
Все подвижные части
смазаны специальной смазкой
Рукоятка
Твёрдый маслостойкий пластик, цвет красный
Spindle assembly GN 708.1, Тип A
- Оцинкованная сталь
- Резиновый наконечник, по Шору А 85
Вариант исполнения из нержавеющей стали NI
Нержавеющая сталь AISI 304
Все подвижные части
смазаны специальной смазкой
Рукоятка
Твёрдый маслостойкий пластик, цвет красный
Spindle assembly GN 708.1, Тип A
- Нержавеющая сталь AISI 304
- Резиновый наконечник, по Шору А 85
Информация
Горизонтальный зажим GN 820.1 работает по принципу переключения: рукоятка и зажимное устройство двигаются в противоположных направлениях.
Для зажима требуется меньше пространства. В позиции зажима рукоятка находится в горизонтальном положении.
В горизонтальном зажиме c прихватом-вилкой с двумя крыльчатыми шайбами (тип N) можно задать определённое положение зажимного винта. Зажимной винт с резиновым наконечником из неопрена также входит в поставку типа NC.
Вариант типа Р может использоваться или путём приваривания прихвата, на котором затем можно разместить зависящий от области применения прижимной крепёжный элемент, или путём использования планки в сочетании с GN 809 прихват устанавливается для удержания заготовки на месте.
Техническая информация
Аксессуары
- Держатели для зажимных болтов
- GN 801 монтажные опоры прижима для шарнирных прихватов (для типа N)
- GN 809 монтажные опоры прижима для шарнирных прихватов (для типа Р)
