Серия GN 817

GN-817-ST

Штифты стопорные

Сталь / нержавеющая сталь, с фиксацией или без фиксации в отжатом положении (отключаемые и неотключаемые)

Сталь, с красной ручкой

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 817

GN 817-NI

GN 817-NI

Штифты стопорные

Сталь / нержавеющая сталь, с фиксацией или без фиксации в отжатом положении (отключаемые и неотключаемые)
GN 817-ST

GN 817-ST

Штифты стопорные

Сталь / нержавеющая сталь, с фиксацией или без фиксации в отжатом положении (отключаемые и неотключаемые)
GN-817-NI

GN-817-NI

Штифты стопорные

Сталь / нержавеющая сталь, с фиксацией или без фиксации в отжатом положении (отключаемые и неотключаемые)
GN-817-ST

GN-817-ST

Штифты стопорные

Сталь / нержавеющая сталь, с фиксацией или без фиксации в отжатом положении (отключаемые и неотключаемые)

Изображения

GN-817-ST — Штифты стопорные

Схемы

Схема GN-817-ST

GN-817-ST

Таблица моделей — Штифты стопорные

Артикул
В корзину
GN 817-4-4-B-RT 4 4 M 8 x 1 16 14 35 16 5 10 4.5 12 12
GN 817-4-6-B-RT 4 6 M 8 x 1 16 14 35 16 5 10 4 12.5 9
GN 817-5-5-B-RT 5 5 M 10 x 1 19 16 40 18 6 12 5 15 24
GN 817-5-8-B-RT 5 8 M 10 x 1 19 16 40 18 6 12 5 18 23
GN 817-6-6-B-RT 6 6 M 12 x 1.5 23 20 48 22 6 14 6.5 19 30
GN 817-6-9-B-RT 6 9 M 12 x 1.5 23 20 48 22 6 14 6 25 30
GN 817-8-8-B-RT 8 8 M 16 x 1.5 28 24 58 26 8 17 8.5 26 61
GN 817-8-12-B-RT 8 12 M 16 x 1.5 28 24 58 26 8 17 8.5 28 61
GN 817-10-12-B-RT 10 12 M 16 x 1.5 28 24 58 26 8 17 9.5 38 63
GN 817-12-15-B-RT 12 15 M 20 x 1.5 33 28.5 71.5 33 10 22 11.5 40 117
GN 817-16-20-B-RT 16 20 M 24 x 2 33 28.5 78.5 38 12 27 13 54 190
GN 817-4-4-BK-RT 4 4 M 8 x 1 16 14 35 16 5 10 4.5 12 20
GN 817-4-6-BK-RT 4 6 M 8 x 1 16 14 35 16 5 10 4 12.5 11
GN 817-5-5-BK-RT 5 5 M 10 x 1 19 16 40 18 6 12 5 15 20
GN 817-5-8-BK-RT 5 8 M 10 x 1 19 16 40 18 6 12 5 18 24
GN 817-6-6-BK-RT 6 6 M 12 x 1.5 23 20 48 22 6 14 6.5 19 38
GN 817-6-9-BK-RT 6 9 M 12 x 1.5 23 20 48 22 6 14 6 25 29
GN 817-8-8-BK-RT 8 8 M 16 x 1.5 28 24 58 26 8 17 8.5 26 80
GN 817-8-12-BK-RT 8 12 M 16 x 1.5 28 24 58 26 8 17 8.5 28 80
GN 817-10-12-BK-RT 10 12 M 16 x 1.5 28 24 58 26 8 17 9.5 38 81
GN 817-12-15-BK-RT 12 15 M 20 x 1.5 33 28.5 71.5 33 10 22 11.5 40 160
GN 817-16-20-BK-RT 16 20 M 24 x 2 33 28.5 78.5 38 12 27 13 54 260
GN 817-4-4-C-RT 4 4 M 8 x 1 16 14 35 16 5 10 4.5 12 14
GN 817-4-6-C-RT 4 6 M 8 x 1 16 14 35 16 5 10 4 12.5 10
GN 817-5-5-C-RT 5 5 M 10 x 1 19 16 40 18 6 12 5 15 24
GN 817-5-8-C-RT 5 8 M 10 x 1 19 16 40 18 6 12 5 18 20
GN 817-6-6-C-RT 6 6 M 12 x 1.5 23 20 48 22 6 14 6.5 19 32
GN 817-6-9-C-RT 6 9 M 12 x 1.5 23 20 48 22 6 14 6 25 33
GN 817-8-8-C-RT 8 8 M 16 x 1.5 28 24 58 26 8 17 8.5 26 65
GN 817-8-12-C-RT 8 12 M 16 x 1.5 28 24 58 26 8 17 8.5 28 68
GN 817-10-12-C-RT 10 12 M 16 x 1.5 28 24 58 26 8 17 9.5 38 68
GN 817-12-15-C-RT 12 15 M 20 x 1.5 33 28.5 71.5 33 10 22 11.5 40 125
GN 817-16-20-C-RT 16 20 M 24 x 2 33 28.5 78.5 38 12 27 13 54 220
GN 817-4-4-CK-RT 4 4 M 8 x 1 16 14 35 16 5 10 4.5 12 30
GN 817-4-6-CK-RT 4 6 M 8 x 1 16 14 35 16 5 10 4 12.5 13
GN 817-5-5-CK-RT 5 5 M 10 x 1 19 16 40 18 6 12 5 15 20
GN 817-5-8-CK-RT 5 8 M 10 x 1 19 16 40 18 6 12 5 18 25
GN 817-6-6-CK-RT 6 6 M 12 x 1.5 23 20 48 22 6 14 6.5 19 70
GN 817-6-9-CK-RT 6 9 M 12 x 1.5 23 20 48 22 6 14 6 25 40
GN 817-8-8-CK-RT 8 8 M 16 x 1.5 28 24 58 26 8 17 8.5 26 80
GN 817-8-12-CK-RT 8 12 M 16 x 1.5 28 24 58 26 8 17 8.5 28 85
GN 817-10-12-CK-RT 10 12 M 16 x 1.5 28 24 58 26 8 17 9.5 38 85
GN 817-12-15-CK-RT 12 15 M 20 x 1.5 33 28.5 71.5 33 10 22 11.5 40 150
GN 817-16-20-CK-RT 16 20 M 24 x 2 33 28.5 78.5 38 12 27 13 54 280
3D-модель Технические данные (PDF)

Характеристики

Типы

  • Тип B: без фиксации в отжатом положении, без контргайки
  • Тип BK: без фиксации в отжатом положении, с контргайкой
  • Тип C: с фиксацией в отжатом положении, без контргайки
  • Тип CK: с фиксацией в отжатом положении, с контргайкой
  • Тип G: с резьбовым стержнем, без контргайки
  • Тип GK: с резьбовым стержнем, с контргайкой

Сталь

  • чернение
  • Штифт из закалённой стали

Нержавеющая сталь AISI 303 NI

Химически никелированный штифт

Ручка пластиковая (полиамид PA)

  • чёрный цвет, матовая отделка
  • красный цвет RT RAL 3000 (добавьте RT к коду заказа)
  • не съёмная

Информация

Стопорные штифты GN 817 с фиксацией в отжатом положении (типы C / CK) применяются в случаях, когда необходимо, чтобы стержень фиксатора самостоятельно удерживался в оттянутом положении.

Для отжатия штифта необходимо оттянуть ручку и повернуть её на 90°. Паз удерживает штифт в этом положении.

Техническая информация

Вопрос о продукции

Спросите о серии GN-817-ST — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

GN 313 — Пружинные задвижки

GN 313

Пружинные задвижки

Сталь / нержавеющая сталь, плунжер отводится в исходное положение

Пружинные задвижки, сталь
GN 313-NI — Пружинные задвижки

GN 313-NI

Пружинные задвижки

Сталь / нержавеющая сталь, плунжер отводится в исходное положение

Пружинные задвижки, нержавеющая сталь
GN 412 — Штифты стопорные

GN 412

Штифты стопорные

с фиксацией и без фиксации в отжатом положении (отключаемые и неотключаемые)

Штифты стопорные (фиксаторы)
GN 412.1 — Монтажные блоки

GN 412.1

Монтажные блоки

для стопорных штифтов / рычажных фиксаторов

Монтажные блоки
GN 412.2 — Установочные втулки

GN 412.2

Установочные втулки

для стопорных штифтов / рычажных фиксаторов

Установочные втулки
GN 412.3 — Установочные втулки с наклонным конусом

GN 412.3

Установочные втулки с наклонным конусом

для стопорных штифтов

Установочные втулки с наклонным конусом
GN 412.4 — Позиционирующие втулки – нержавеющая сталь

GN 412.4

Позиционирующие втулки – нержавеющая сталь

для стопорных штифтов / рычажных фиксаторов

Позиционирующие втулки – нержавеющая сталь
GN 412.5 — Позиционирующие втулки из нержавеющей стали с наклонным конусом

GN 412.5

Позиционирующие втулки из нержавеющей стали с наклонным конусом

для стопорных штифтов / рычажных фиксаторов с кулачковым механизмом

Позиционирующие втулки из нержавеющей стали с наклонным конусом

Артикул модели

GN-817-ST — Штифты стопорные

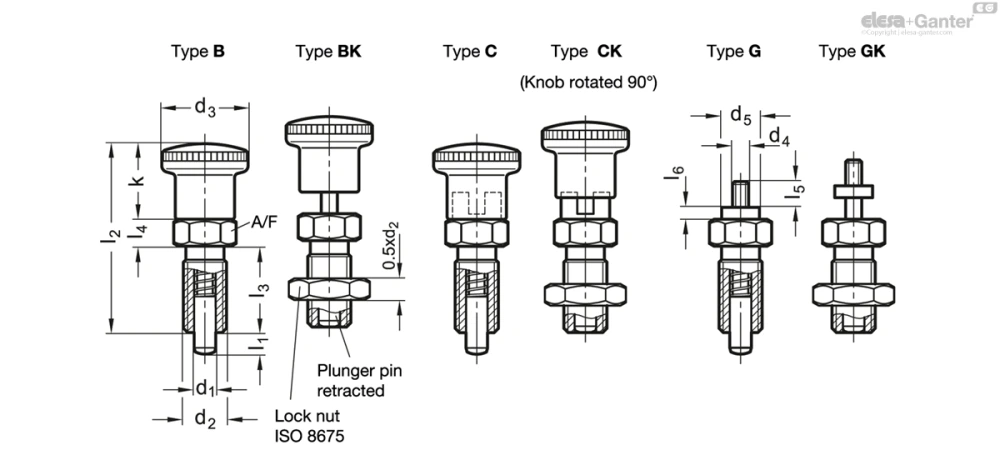

Чертёж GN-817-ST
