Серия GN 412.1
GN 412.1
Монтажные блоки
для стопорных штифтов / рычажных фиксаторов
Монтажные блоки
Изображения

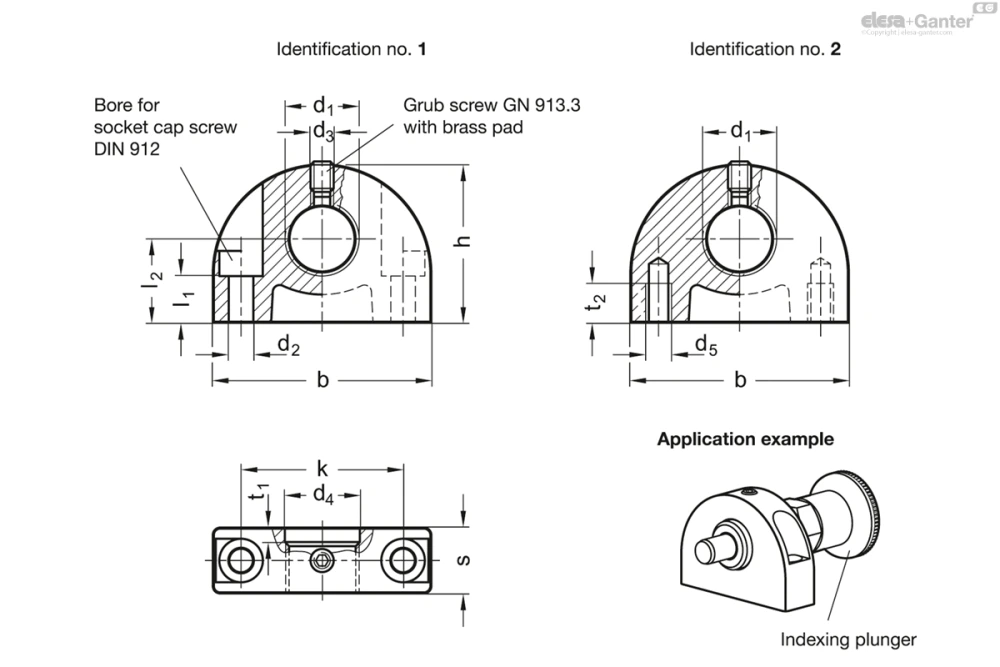

Схемы
GN 412.1
Таблица моделей — Монтажные блоки
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 412.1-35-M8-1 | 35 | M 8 | 4.3 | M 4 | 8.2 | - | 26 | 25 | 6 | 14 | 12 | 2 | - | 37 | |
| GN 412.1-35-M8x1-1 | 35 | M 8 x 1 | 4.3 | M 4 | 8.2 | - | 26 | 25 | 6 | 14 | 12 | 2 | - | 37 | |
| GN 412.1-35-M10-1 | 35 | M 10 | 4.3 | M 4 | 10.2 | - | 26 | 25 | 6 | 14 | 12 | 2 | - | 38 | |
| GN 412.1-35-M10x1-1 | 35 | M 10 x 1 | 4.3 | M 4 | 10.2 | - | 26 | 25 | 6 | 14 | 12 | 2 | - | 38 | |
| GN 412.1-35-M12-1 | 35 | M 12 | 4.3 | M 4 | 12.2 | - | 26 | 25 | 6 | 14 | 12 | 3 | - | 39 | |
| GN 412.1-35-M12x1,5-1 | 35 | M 12 x 1.5 | 4.3 | M 4 | 12.2 | - | 26 | 25 | 6 | 14 | 12 | 3 | - | 39 | |
| GN 412.1-47-M16-1 | 47 | M 16 | 5.3 | M 5 | 16.2 | - | 34 | 35 | 10 | 18 | 14 | 3 | - | 76 | |
| GN 412.1-47-M16x1,5-1 | 47 | M 16 x 1.5 | 5.3 | M 5 | 16.2 | - | 34 | 35 | 10 | 18 | 14 | 3 | - | 76 | |
| GN 412.1-47-M20x1,5-1 | 47 | M 20 x 1.5 | 5.3 | M 5 | 20.2 | - | 34 | 35 | 10 | 18 | 14 | 3 | - | 100 | |
| GN 412.1-35-M8-2 | 35 | M 8 | - | M 4 | 8.2 | M 5 | 26 | 25 | - | 14 | 12 | 2 | 10 | 39 | |
| GN 412.1-35-M8x1-2 | 35 | M 8 x 1 | - | M 4 | 8.2 | M 5 | 26 | 25 | - | 14 | 12 | 2 | 10 | 39 | |
| GN 412.1-35-M10-2 | 35 | M 10 | - | M 4 | 10.2 | M 5 | 26 | 25 | - | 14 | 12 | 2 | 10 | 46 | |
| GN 412.1-35-M10x1-2 | 35 | M 10 x 1 | - | M 4 | 10.2 | M 5 | 26 | 25 | - | 14 | 12 | 2 | 10 | 46 | |
| GN 412.1-35-M12-2 | 35 | M 12 | - | M 4 | 12.2 | M 5 | 26 | 25 | - | 14 | 12 | 3 | 12 | 40 | |
| GN 412.1-35-M12x1,5-2 | 35 | M 12 x 1.5 | - | M 4 | 12.2 | M 5 | 26 | 25 | - | 14 | 12 | 3 | 12 | 40 | |
| GN 412.1-47-M16-2 | 47 | M 16 | - | M 5 | 16.2 | M 6 | 34 | 35 | - | 18 | 14 | 3 | 12 | 76 | |
| GN 412.1-47-M16x1,5-2 | 47 | M 16 x 1.5 | - | M 5 | 16.2 | M 6 | 34 | 35 | - | 18 | 14 | 3 | 12 | 76 | |
| GN 412.1-47-M20x1,5-2 | 47 | M 20 x 1.5 | - | M 5 | 20.2 | M 6 | 34 | 35 | - | 18 | 14 | 3 | 12 | 88 |
Характеристики
Идентификационный номер
- № 1: Монтаж с передней стороны
- № 2: Монтаж с задней стороны
Цинк, литьё под давлением
с пластиковым покрытием
чёрный цвет, текстурированная отделка
Информация
Монтажные блоки GN 412.1 целесообразно применять для стопорных штифтов, рычажных фиксаторов, а также для установки болтов и демпферов.
При фиксации стержня стопорного штифта или рычажного фиксатора данные блоки также способны удерживать установочные втулки GN 412.2 .
Вопрос о продукции
Спросите о серии GN 412.1 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
