Серия GN 313
GN 313
Пружинные задвижки
Сталь / нержавеющая сталь, плунжер отводится в исходное положение
Пружинные задвижки, сталь
Исполнения серии GN 313
Изображения

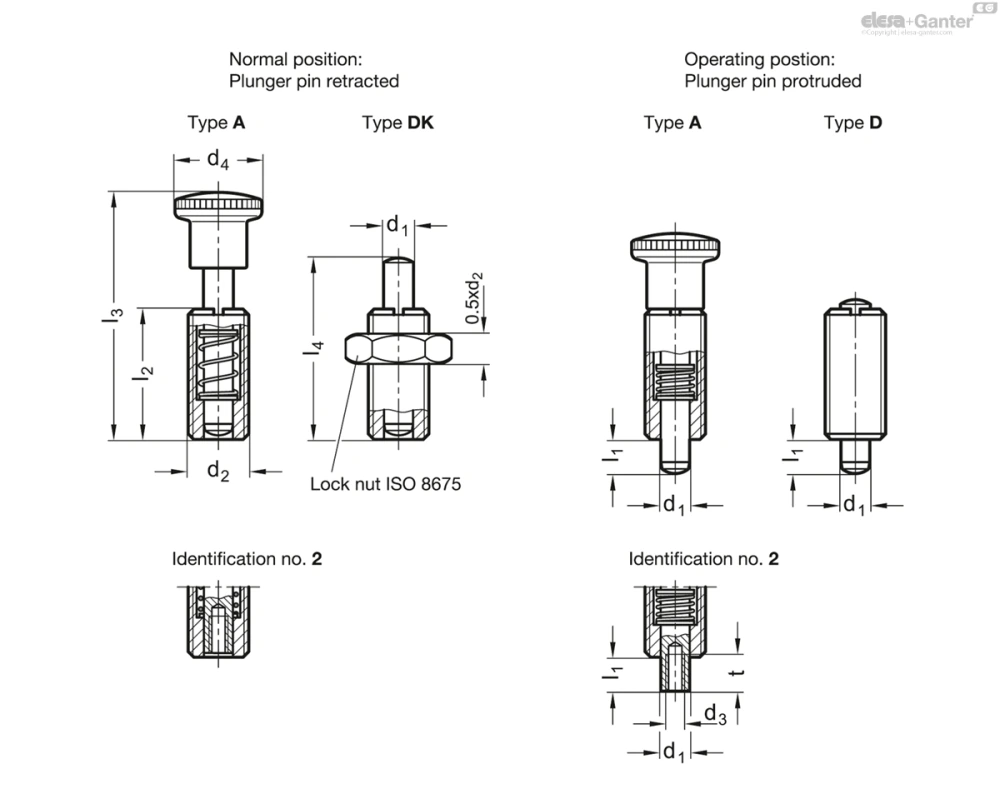

Схемы
GN 313
Таблица моделей — Пружинные задвижки
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 313-5-A-1-ST | 5 | M 10 x 1 | - | 16 | 6 | 22 | 42 | 29 | - | 8 | 20 | GN 613.1-5 | 13 | |
| GN 313-5-AK-1-ST | 5 | M 10 x 1 | - | 16 | 6 | 22 | 42 | 29 | - | 8 | 20 | GN 613.1-5 | 13 | |
| GN 313-5-D-1-ST | 5 | M 10 x 1 | - | 16 | 6 | 22 | 42 | 29 | - | 8 | 20 | GN 613.1-5 | 13 | |
| GN 313-5-DK-1-ST | 5 | M 10 x 1 | - | 16 | 6 | 22 | 42 | 29 | - | 8 | 20 | GN 613.1-5 | 13 | |
| GN 313-6-A-1-ST | 6 | M12 x 1.5 | - | 19 | 7 | 26 | 49 | 35 | - | 9 | 28 | GN 613.1-6 | 21 | |
| GN 313-6-AK-1-ST | 6 | M12 x 1.5 | - | 19 | 7 | 26 | 49 | 35 | - | 9 | 28 | GN 613.1-6 | 21 | |
| GN 313-6-D-1-ST | 6 | M12 x 1.5 | - | 19 | 7 | 26 | 49 | 35 | - | 9 | 28 | GN 613.1-6 | 21 | |
| GN 313-6-DK-1-ST | 6 | M12 x 1.5 | - | 19 | 7 | 26 | 49 | 35 | - | 9 | 28 | GN 613.1-6 | 21 | |
| GN 313-8-A-1-ST | 8 | M 16 x 1.5 | - | 23 | 9 | 34 | 65 | 48 | - | 12 | 40 | GN 613.1-8 | 48 | |
| GN 313-8-AK-1-ST | 8 | M 16 x 1.5 | - | 23 | 9 | 34 | 65 | 48 | - | 12 | 40 | GN 613.1-8 | 48 | |
| GN 313-8-D-1-ST | 8 | M 16 x 1.5 | - | 23 | 9 | 34 | 65 | 48 | - | 12 | 40 | GN 613.1-8 | 48 | |
| GN 313-8-DK-1-ST | 8 | M 16 x 1.5 | - | 23 | 9 | 34 | 65 | 48 | - | 12 | 40 | GN 613.1-8 | 48 | |
| GN 313-10-A-1-ST | 10 | M 20 x 1.5 | - | 28 | 11 | 43 | 78 | 57 | - | 22 | 50 | GN 613.1-10 | 95 | |
| GN 313-10-AK-1-ST | 10 | M 20 x 1.5 | - | 28 | 11 | 43 | 78 | 57 | - | 22 | 50 | GN 613.1-10 | 95 | |
| GN 313-10-D-1-ST | 10 | M 20 x 1.5 | - | 28 | 11 | 43 | 78 | 57 | - | 22 | 50 | GN 613.1-10 | 95 | |
| GN 313-10-DK-1-ST | 10 | M 20 x 1.5 | - | 28 | 11 | 43 | 78 | 57 | - | 22 | 50 | GN 613.1-10 | 95 | |
| GN 313-5-A-2-ST | 5 | M 10 x 1 | M 3 | 16 | 6 | 22 | 42 | 29 | 7 | 8 | 20 | GN 613.1-5 | 13 | |
| GN 313-5-AK-2-ST | 5 | M 10 x 1 | M 3 | 16 | 6 | 22 | 42 | 29 | 7 | 8 | 20 | GN 613.1-5 | 13 | |
| GN 313-5-D-2-ST | 5 | M 10 x 1 | M 3 | 16 | 6 | 22 | 42 | 29 | 7 | 8 | 20 | GN 613.1-5 | 13 | |
| GN 313-5-DK-2-ST | 5 | M 10 x 1 | M 3 | 16 | 6 | 22 | 42 | 29 | 7 | 8 | 20 | GN 613.1-5 | 13 | |
| GN 313-6-A-2-ST | 6 | M12 x 1.5 | M 4 | 19 | 7 | 26 | 49 | 35 | 7 | 9 | 28 | GN 613.1-6 | 20 | |
| GN 313-6-AK-2-ST | 6 | M12 x 1.5 | M 4 | 19 | 7 | 26 | 49 | 35 | 7 | 9 | 28 | GN 613.1-6 | 20 | |
| GN 313-6-D-2-ST | 6 | M12 x 1.5 | M 4 | 19 | 7 | 26 | 49 | 35 | 7 | 9 | 28 | GN 613.1-6 | 20 | |
| GN 313-6-DK-2-ST | 6 | M12 x 1.5 | M 4 | 19 | 7 | 26 | 49 | 35 | 7 | 9 | 28 | GN 613.1-6 | 20 | |
| GN 313-8-A-2-ST | 8 | M 16 x 1.5 | M 5 | 23 | 9 | 34 | 65 | 48 | 9 | 12 | 40 | GN 613.1-8 | 47 | |
| GN 313-8-AK-2-ST | 8 | M 16 x 1.5 | M 5 | 23 | 9 | 34 | 65 | 48 | 9 | 12 | 40 | GN 613.1-8 | 47 | |
| GN 313-8-D-2-ST | 8 | M 16 x 1.5 | M 5 | 23 | 9 | 34 | 65 | 48 | 9 | 12 | 40 | GN 613.1-8 | 47 | |
| GN 313-8-DK-2-ST | 8 | M 16 x 1.5 | M 5 | 23 | 9 | 34 | 65 | 48 | 9 | 12 | 40 | GN 613.1-8 | 47 | |
| GN 313-10-A-2-ST | 10 | M 20 x 1.5 | M 6 | 28 | 11 | 43 | 78 | 57 | 12 | 22 | 50 | GN 613.1-10 | 92 | |
| GN 313-10-AK-2-ST | 10 | M 20 x 1.5 | M 6 | 28 | 11 | 43 | 78 | 57 | 12 | 22 | 50 | GN 613.1-10 | 92 | |
| GN 313-10-D-2-ST | 10 | M 20 x 1.5 | M 6 | 28 | 11 | 43 | 78 | 57 | 12 | 22 | 50 | GN 613.1-10 | 92 | |
| GN 313-10-DK-2-ST | 10 | M 20 x 1.5 | M 6 | 28 | 11 | 43 | 78 | 57 | 12 | 22 | 50 | GN 613.1-10 | 92 |
Характеристики
Типы
- Тип A: с ручкой, без контргайки
- Тип AK: с ручкой, с контргайкой
- Тип D: без ручки, без контргайки
- Тип DK: без ручки, с контргайкой
Идентификационный номер
- Вариант исполнения 1: плунжер без внутренней резьбы
- Вариант исполнения 2: плунжер с внутренней резьбой
Направляющая (резьбовая муфта)
Сталь ST
чернение
Направляющая (резьбовая муфта)
Нержавеющая сталь AISI 303 NI
Ось
Нержавеющая сталь
- AISI 303
- химически никелированный
Поворотная ручка
Пластик (полиамид PA)
- чёрный цвет, матовая отделка
- чёрный цвет, матовая отделка
Информация
Плунжер пружинных задвижек GN 313 не выступает в отключенном положении.
Пружинные задвижки выступают только в рабочем положении и в это время могут управляться вручную или механически (типы D и DK, пневматический цилиндр, дисковый кулачок и т. д.).
Благодаря внутренней резьбе на стороне давления (артикул 2) можно использовать специальные нажимные болты или особое расположение стержня.
